D. - Klemmpläne

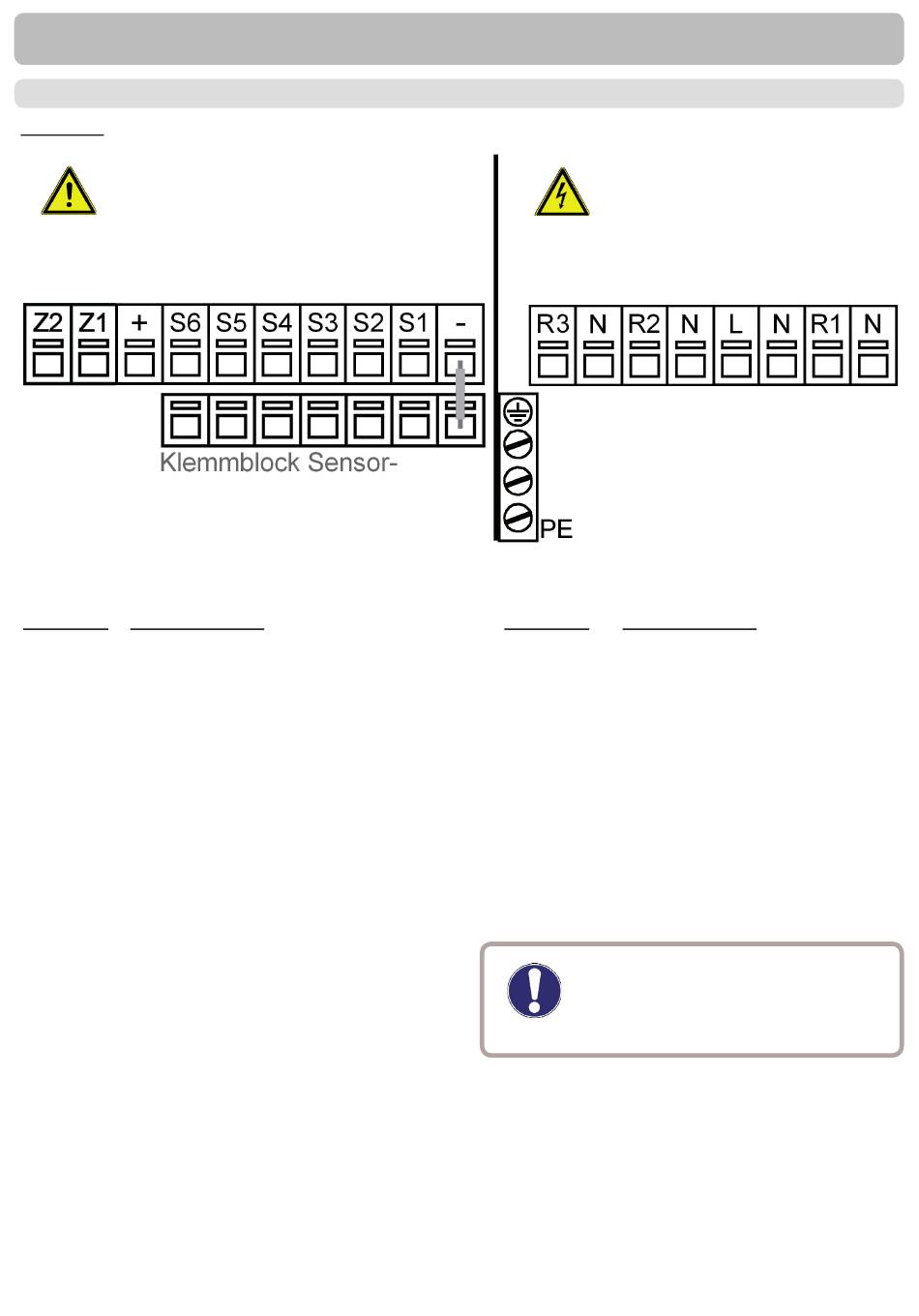

Abb. D.1 „Ohne Zirkulationspumpe"
Sensorseite
max. 12V
Achtung
Kleinspannungen max. 12VAC/DC Anschluss
im linken Klemmraum!
Klemme: Anschluss für:
S1
PT1000 Kaltwasser
(Optional, Siehe unten)
S2
Nicht belegt
S3
primär Rücklauf (opt.)
S4
primär Vorlauf (opt.)
S5
unbelegt
S6
0..10 V / PWM
+
unbelegt
-
Brücke Sensor -
Die Polung der PT1000 Fühler ist beliebig.
Der Anschluss der Sensor Masse (S1-S4) erfolgt am Klemmblock Sensor - .
Der VFS Sensor wird direkt in die Buchse auf der Leiterplatte im Sensorklemmbereich einge-
steckt.
Sensor1/Kaltwasser: Ist kein Fühler angeschlosssen, wird eine Temperatur von 10°C für das
Kaltwasser angenommen. Hierzu siehe auch 6.2 Fühlerabgleich.
Installation
Gefahr
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme:
L
N
R1
N
R2
N
R3
N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Achtung
Netzseite
230VAC
Anschluss für:
Netz Außenleiter L
Netz Neutralleiter N
Frischwasserpumpe L
Frischwasserpumpe N
Nicht belegt
Nicht belegt
Ventil Rücklauf L (opt.)
Ventil Rücklauf N (opt.)
Relais R1: Nur zur Drehzahlre-
gelung von Standardpumpen,
Mindestlast 20VA
