C.1. - Wandmontage
Installieren Sie den Regler ausschließlich in trockenen Räumen und unter Umge-
bungsbedingungen wie unter B.1 „technische Daten" beschrieben. Folgen Sie der
Achtung
nachfolgenden Beschreibung 1-8.
Abb.C.1.2
8
Installation

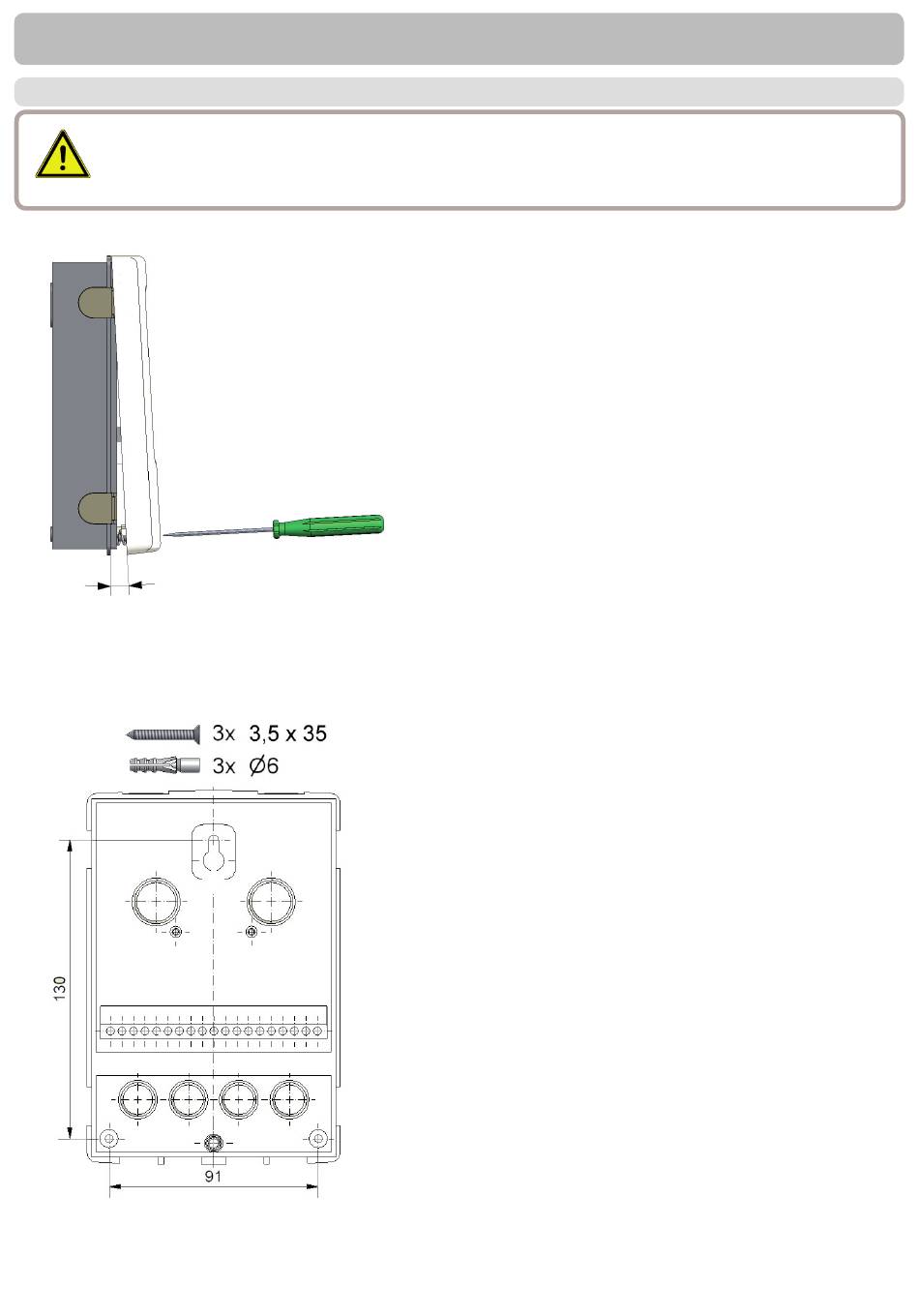

Abb.C.1.1
1.Deckelschraube komplett lösen
2.Gehäuseoberteil vorsichtig vom Unterteil
abziehen.
3.Gehäuseoberteil zur Seite legen. Dabei
bitte nicht auf die Elektronik fassen.
4. Gehäuseunterteil an der ausgewählten
Position anhalten und die 3 Befestigungs-
löcher anzeichnen. Achten Sie dabei
darauf, dass die Wandfl äche möglichst
eben ist, damit sich das Gehäuse beim
Anschrauben nicht verzieht.
5.Mittels Bohrmaschine und 6er Bohrer 3
Löcher an den angezeichneten Stellen in
die Wand bohren und die Dübel eindrü-
cken.
6. Die obere Schraube einsetzen und leicht
andrehen.
7. Das Gehäuseunterteil einhängen und die
zwei übrigen Schrauben einsetzen.
8. Gehäuse ausrichten und die drei Schrau-
ben festschrauben.
