C.3. - Installation der Temperaturfühler
Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Temperaturerfas-
sung sorgen, um die Anlagenfunktion regeltechnisch optimal sicherzustellen. Es ist darauf
zu achten, daß die Temperaturfühler beim Einbau auch wirklich im zu messenden Bereich
montiert werden, und daß die Fühlerkabel auf einer Länge von ca. 20 cm vom Meßpunkt
aus betrachtet möglichst innerhalb der Rohrwärme-Isolierung verlegt werden und so gegen
Auskühlung geschützt sind.
Der VFS Sensor wird an die entsprechende Buchse auf der Regler Platine im Sensorklemm-
bereich angeschlossen.
Die Fühlerleitungen der PT1000 Fühler können bei Bedarf mit einem Kabel von
mindestens 0,75mm² auf maximal 30m verlängert werden. Die Leitungen des Vortex
Flow Sensors können auf insgesamt 3m verlängert werden.
Achtung
Der Vortex Flow Sensor ist im Rücklauf zu platzieren, dabei ist auf die Flussrichtung
und die maximal zulässige Temperatur zu achten! (0°C bis 100°C Dauerbetrieb und
Achtung
-25°C bis 120°C kurzzeitig)
Die Temperaturfühlerleitungen sind getrennt von netzspannungsführenden Leitungen
zu verlegen und dürfen beispielsweise nicht im selben Kabelkanal verlegt sein!
Achtung
Es muss Bauseits sichergestellt sein,dass das Rohrsystem ordnungsgemäß geerdet
ist und sich auf gleichem Potential mit dem Schutzleiter des Reglers befi ndet.
Achtung

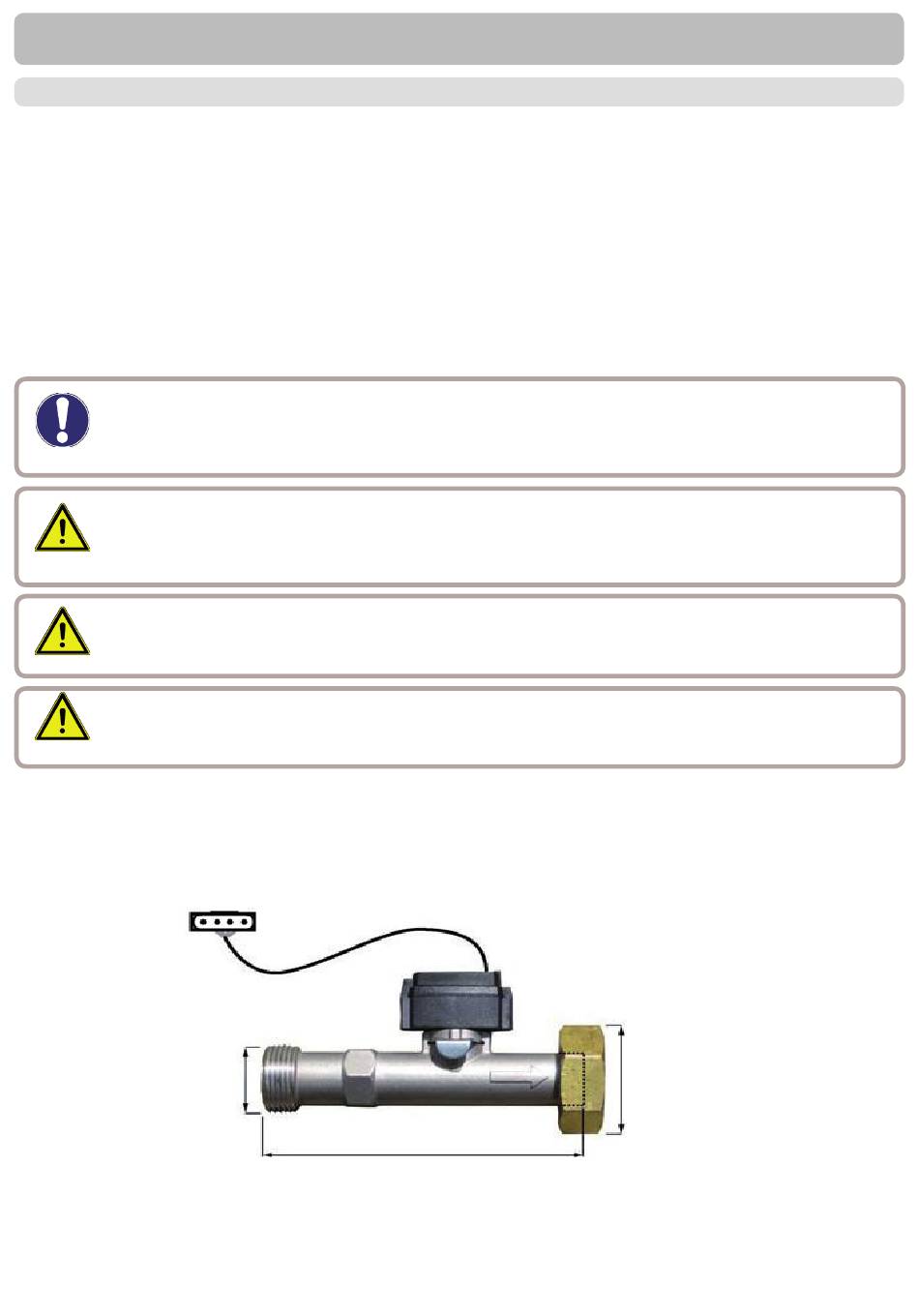

Anschlussbelegung und Abmaße des Vortex Flow Sensors VFS2-40
10
Installation
3/4 "
10,7 cm
1 "
