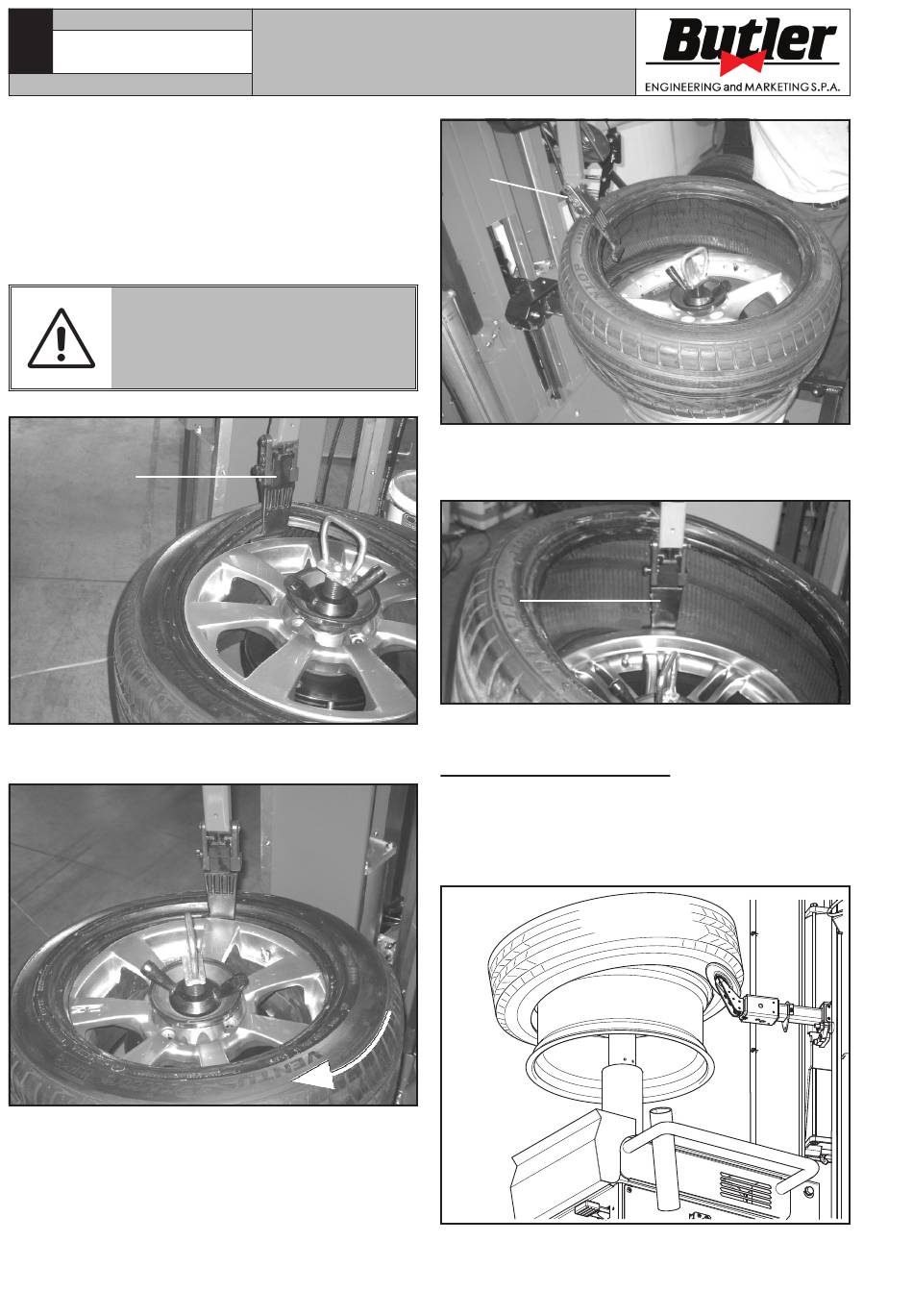

5. Das Werkzeug mit dem entsprechenden Befehl
(Abb. 14 Pkt. B). Wenn sich das Werkzeug ge-
genüber der Felge (Abb. 35 Pkt. 1), in vertikaler
Stellung befindet, die Spindel so drehen, dass der
Reifen in die Furche der Felge eintritt. Mit dem
Anheben des Werkzeugs fortfahren, bis der Wulst
sich oberhalb des Felgenrandes (siehe Abb. 34)
befindet.
SICH VERGEWISSERN, BEVOR DIE
SPINDELROTATION BEGINNEN,
DASS DAS WERKZEUG IN DIE AB-
ZIEHENPOSITION (ABB. 34) IST.
Abb. 35
1
6. Bis zur vollständigen Montage des oberen Wulstes
im Uhrzeigersinn drehen (siehe Abb. 36).
7. Das Werkzeug anheben (siehe Abb. 37 Pkt. 1) und
es eingehaktes an den oberen Wulst des Reifens
durch der oberen Rolle halten.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 37
1
8. Das Werkzeug (Abb. 38 Pkt. 1) in Übereinstim-
mung mit dem Felgenrand bringen. Mit der unterer
Rolle den unteren Wulst auf das Werkzeug laden.
Abb. 38
9. Die Spindel in Uhrzeigersinn drehen bis dem kom-
pletten Ausbau des Reifens.
Ausbau des unteren Wulstes
Um den unteren Wulst auszubauen, kann man als
Abb. 36
Alternative die untere Rolle verwenden. Das Werkzeug
anheben und aus dem Abdrückrolle.
1. Die Rolle und den Reifen bis zur Übereinstimmung
mit dem Felgenrand anheben (siehe Abb. 39).
Abb. 39
2. Anschließend die Rolle mit dem entsprechenden
Befehl (Abb. 14 Pkt. E) nach vorne drehen, so
dass sie sich zwischen Felgenrand und unteren
Wulst (siehe Abb. 40) schiebt.
