Schaltungsbeispiel

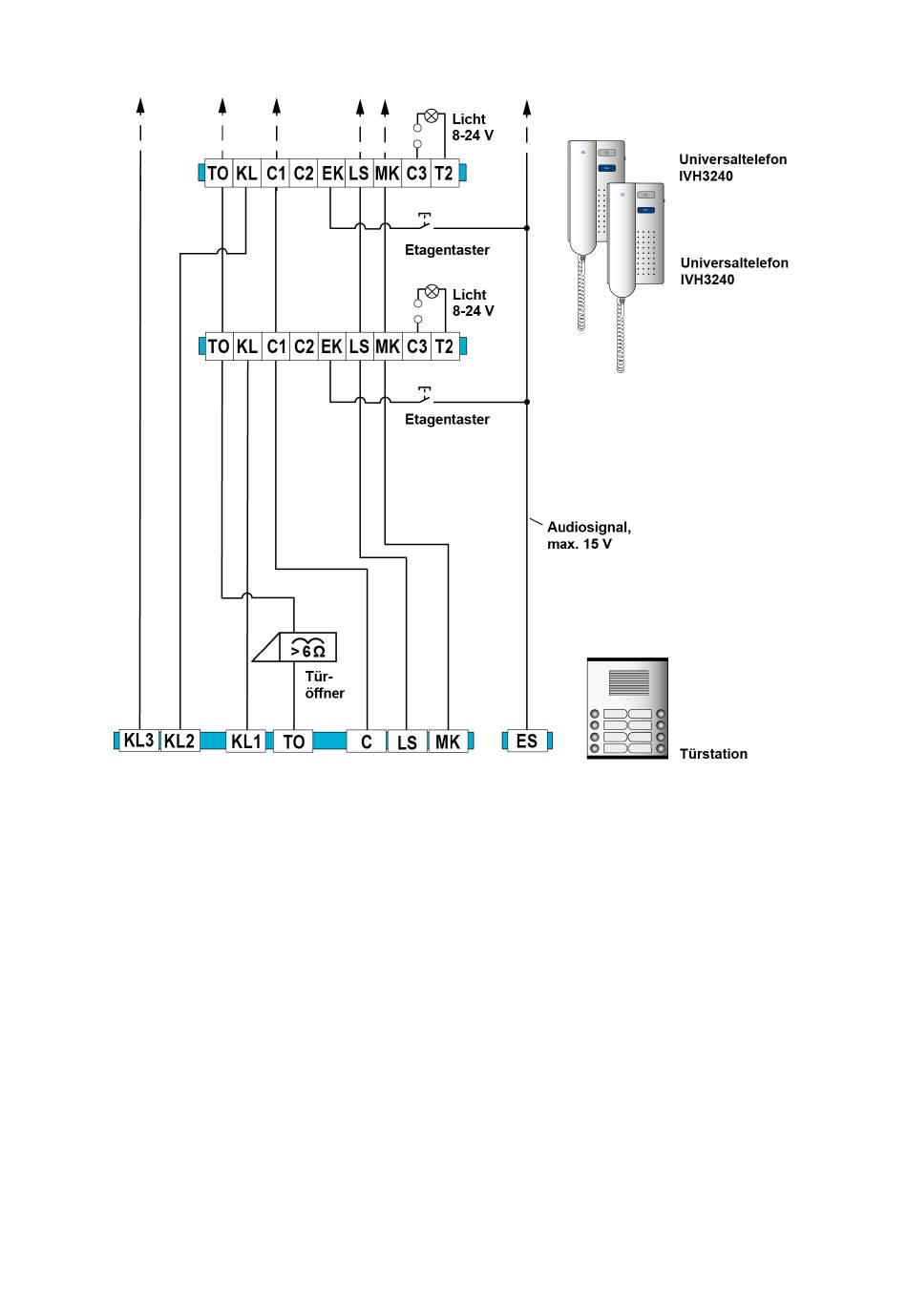

Abb. 11: Schaltungsbeispiel mit bauseitiger Außenstation und Spannungsversorgung
TO Türöffnertaste
KL
Türrufauslöser (8 bis 15 V AC)
C1 Anschluss gemeinsame Leitung für Türruf / Etagenruf
C2 Anschluss gemeinsame Leitung für Sprache
Zweitruf elektronisches Signal (Etagenruf),
EK
Audiosignal bis zu 15 Vss, 8 Ohm

Inbetriebnahme

► Installieren Sie die Geräte der Anlage spannungslos und vollständig.
► Schalten Sie die Netzspannung ein.
LS Hörerlautsprecher
MK Mikrofon
C3 Gemeinsame Leitung für Funktionstaste
T2 Funktionstaste
