Steckbrücke J2: Trennung C1 – C2
Das ISH3240 ist werksseitig für die gemeinsame Leitung C1
und C2 eingerichtet.
► Stecken Sie die Steckbrücke J2 auf die beiden linken Kon-
takte, um die Leitungen C1 und C2 zu trennen (Abb. 5).
Hörerlautstärke einstellen
Zum Einstellen der Hörerlautstärke stehen 3 Regler zur Verfü-
gung, die bei Bedarf getrennt eingestellt werden können. Die
Regler 3, 4, 5 sind zugänglich, wenn das Gerät geöffnet ist.
► Benutzen Sie zum Drehen der Regler einen kleinen
Schraubendreher.
► Zum Erhöhen der Lautstärke oder Impedanz: Drehen Sie die
Regler in Uhrzeigerrichtung.

Oberschale aufrasten

► Setzen Sie die Oberschale auf die beiden Rastwinkel an
der Unterschale (1).
► Rasten Sie die Oberschale unten mit leichtem Druck ein
(2).
ACHTUNG! Beschädigung der Adern durch Ein-
klemmen.
Achten Sie darauf, die Adern so zu verlegen, dass
Sie diese beim Aufrasten der Oberschalen nicht ein-
klemmen.
Hörer anschließen
► Stecken Sie den Stecker der Hörerschnur in die Buchse (1)
an der Unterseite des Universaltelefons (Abb. 8).

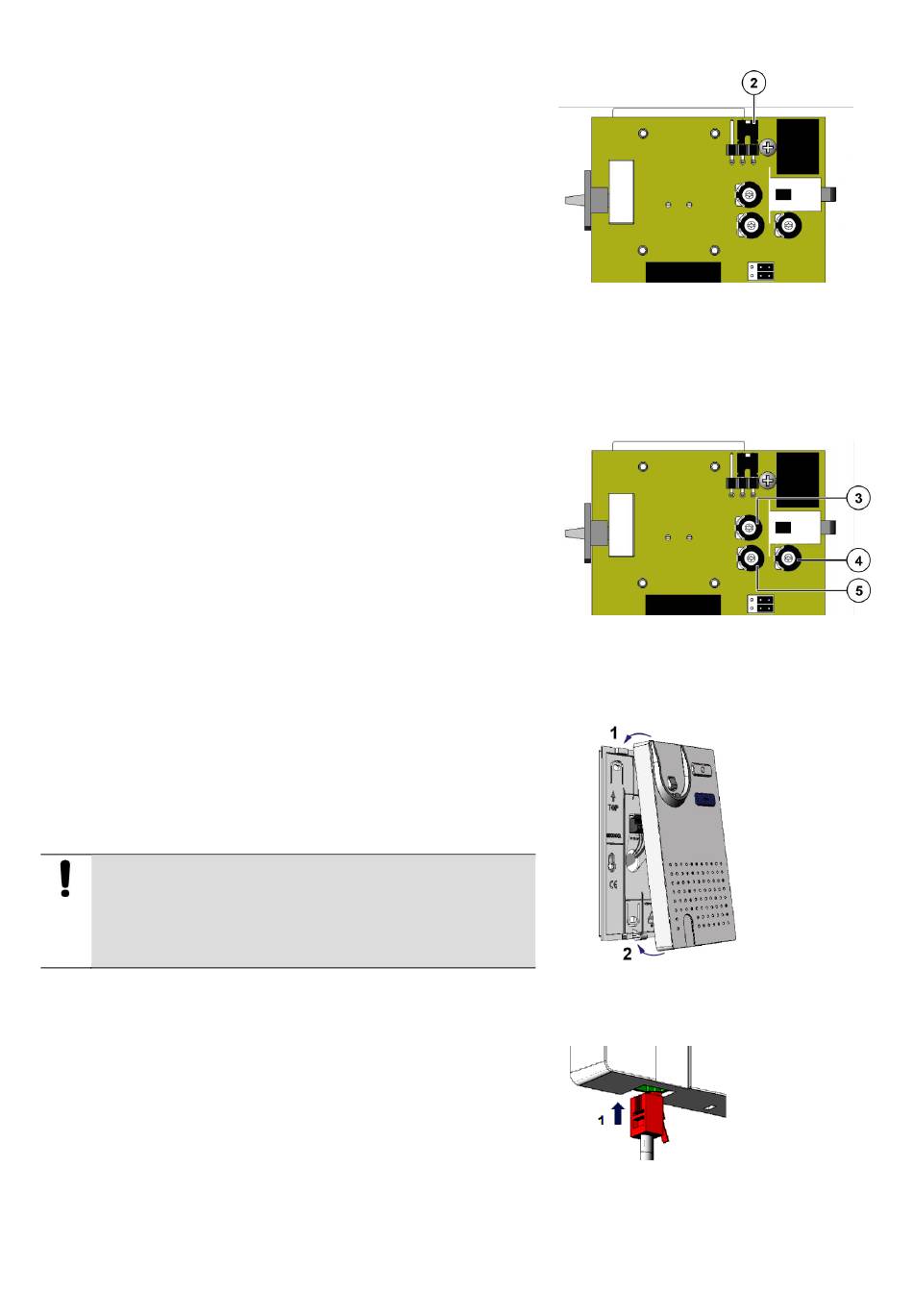

2 Steckbrücke J2
3 Lautstärkeregler Hörerlautsprecher
4 Regler Mikrofonimpedanz
5
Lautstärkeregler Hörermikrofon
Abb. 5: Werkseinstellung J2: C1 – C2 verbunden
Abb. 6: Ruftonlautstärke einstellen
Abb. 7: Oberschale aufrasten
Abb. 8: Hörer anschließen
9
