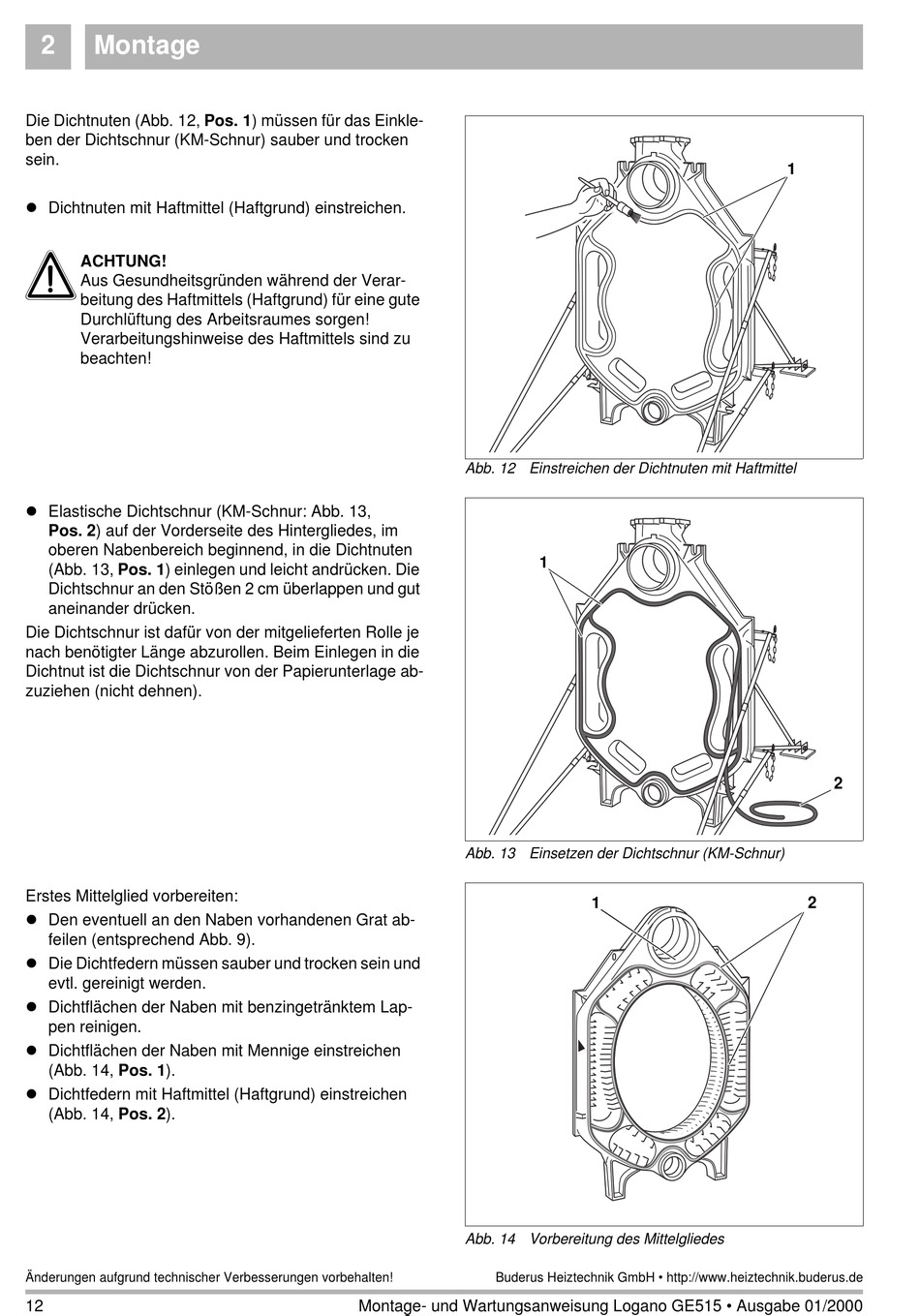

2 Montage
Die Dichtnuten (Abb. 12, Pos. 1) müssen für das Einkle-
ben der Dichtschnur (KM-Schnur) sauber und trocken
sein.
l Dichtnuten mit Haftmittel (Haftgrund) einstreichen.
AACHTUNG!
Aus Gesundheitsgründen während der Verar-
beitung des Haftmittels (Haftgrund) für eine gute
Durchlüftung des Arbeitsraumes sorgen!
Verarbeitungshinweise des Haftmittels sind zu
beachten!
l Elastische Dichtschnur (KM-Schnur: Abb. 13,
Pos. 2) auf der Vorderseite des Hintergliedes, im
oberen Nabenbereich beginnend, in die Dichtnuten
(Abb. 13, Pos. 1) einlegen und leicht andrücken. Die
Dichtschnur an den Stößen 2 cm überlappen und gut
aneinander drücken.
Die Dichtschnur ist dafür von der mitgelieferten Rolle je
nach benötigter Länge abzurollen. Beim Einlegen in die
Dichtnut ist die Dichtschnur von der Papierunterlage ab-
zuziehen (nicht dehnen).
Erstes Mittelglied vorbereiten:
l Den eventuell an den Naben vorhandenen Grat ab-
feilen (entsprechend Abb. 9).
l Die Dichtfedern müssen sauber und trocken sein und
evtl. gereinigt werden.
l Dichtflächen der Naben mit benzingetränktem Lap-
pen reinigen.
l Dichtflächen der Naben mit Mennige einstreichen
(Abb. 14, Pos. 1).
l Dichtfedern mit Haftmittel (Haftgrund) einstreichen
(Abb. 14, Pos. 2).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
12
Abb. 12 Einstreichen der Dichtnuten mit Haftmittel
Abb. 13 Einsetzen der Dichtschnur (KM-Schnur)
Abb. 14 Vorbereitung des Mittelgliedes
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Montage- und Wartungsanweisung Logano GE515 • Ausgabe 01/2000
