Storch System HD Bedienungsanleitung
Universal-spritzpistole
Verwandte Anleitungen für Storch System HD
Inhaltszusammenfassung für Storch System HD
- Seite 1 Universal-Spritzpistole „System HD“ Universeel spuitpistool “Systeem HD“ Pistolet pulvérisateur universel „système HP“ Pistola per verniciatura a spruzzo “System HD“ Universal Spray Gun „System HD“ Univerzální stříkací pistole „systém VT“...
-
Seite 2: Inhaltsverzeichnis
Vielen Dank für Ihr Vertrauen zu STORCH. Mit dem Kauf haben Sie sich für ein Qualitäts-Produkt entschieden. Haben Sie trotzdem Anregungen zur Verbesserung oder aber vielleicht einmal ein Problem, so freuen wir uns sehr, von Ihnen zu hören. Bitte sprechen Sie mit Ihrem Außendienst-Mitarbeiter oder in dringenden Fällen auch mit uns direkt. -
Seite 3: Allgemeines
Lacke und Farben, Fette, Öle und Korrosionsschutzmittel, Keramikglasuren und Beizen. Da sämtliche materialführenden Teile aus Edelstahl-rostfrei gefertigt sind, können wasserhaltige Materialien verspritzt werden. Sind die Materialien, die Sie verspritzen wollen, hier nicht aufgeführt, wenden Sie sich bitte an STORCH Malerwerkzeuge & Profigeräte GmbH in 42107 Wuppertal. -
Seite 4: Technische Beschreibung

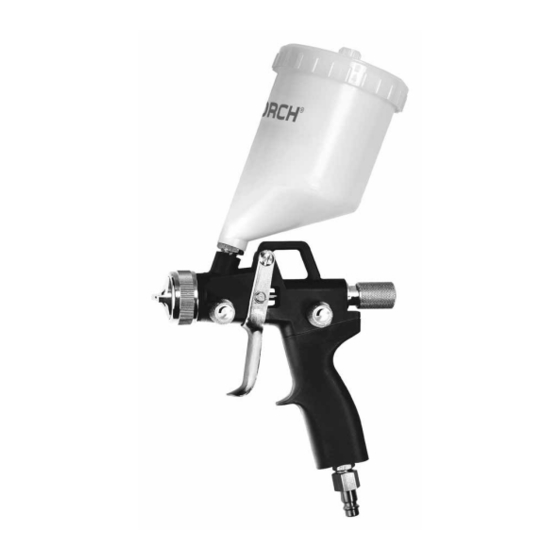

3. Technische Beschreibung Universal-Spritzpistole „System HD“: Spritzpistole für konventionelle Zerstäubung. Bei Betätigung des Abzughebels wird zuerst die Vorluft geöffnet und im Anschluss daran die Materialnadel zurückge- zogen. Hierdurch gelangt das Spritzmaterial durch die Düse. Das Schließen erfolgt in umgekehrter Reihenfolge. Die Materialdurchflussmenge ist abhängig vom Durchmesser der Düse und der Einstellung des Materialdruckes am Druck-... -
Seite 5: Spritzbild Verändern
6. Spritzbild verändern Sie können an der Universal-Spritzpistole durch die folgenden Einstellungen das Spritzbild verändern: Breit- bzw. Rundstrahl einstellen Die Regelschraube dient zur Regulierung der Spritzstrahlbreite. Der Spritzstrahl wird durch Linksdrehen (Ausschrauben) zum Breitstrahl, durch Rechtsdrehen (Einschrauben) zum Rundstrahl. Zerstäuberluft regulieren Die Zerstäuberluftmenge lässt sich durch Ein- bzw. -
Seite 6: Mängel Eines Spritzbildes Beheben
7. Mängel eines Spritzbildes beheben angestrebtes Spritzergebnis Spritzbildprobe Abweichung erforderliche Einstellung Spritzbild ist in der Mitte zu dick - breitere Spritzstrahlform einstellen Spritzbild ist an den Enden zu dick - rundere Spritzstrahlform einstellen Spritzbild ist ziemlich grobtropfig - Zerstäuberluftdruck erhöhen Materialauftrag ist in der Spritzbildmitte sehr dünn - Zerstäuberluftdruck verringern Spritzbild ist in der Mitte gespalten... -
Seite 7: Umrüstung Und Instandsetzung
8. Umrüstung und Instandsetzung Wenn Sie das Spritzbild über die bereits erwähnten Möglichkeiten hinaus verändern wollen, muss die Spritzpistole umgerüstet werden. Die zum Spritzmaterial passende Luftkopf- / Materialdüse- / Nadel-Kombination bildet eine auf- einander abgestimmte Einheit - die Düseneinlage. Tauschen Sie immer die komplette Düseneinlage aus, damit die gewünschte Spritzbildqualität erhalten bleibt. -
Seite 8: Reinigung
9. Reinigung Sie können die Spritzpistole reinigen, ohne diese dabei zerlegen zu müssen. Den TEFLON®-beschichteten Pistolenkör- per reinigen Sie mit einem Tuch. 1. Befüllen Sie den gesäuberten Fließbecher mit einem zum verspritzten Material passenden Reinigungsmittel. 2. Setzen Sie die Spritzpistole in Betrieb. 3. -
Seite 9: Zubehör- Und Ersatzteillisten
11. Zubehör- und Ersatzteilliste zu Universal-Spritzpistolen „System HD“ Pos. Art.-Nr. Bezeichnung 1 63 91 04 Luftkopfmutter „HD“ Luftkopf (wahlweise*) für Düsengröße 63 91 01 6-Loch -Luftkopf 0,5 - 1,8 mm „HD“ 63 91 02 6-Loch-Luftkopf 2,0 - 2,5 mm „HD“... -
Seite 10: Garantie
Bei Vorliegen eines Gewährleistungs- bzw. Garantiefalles bitten wir, dass das komplette Gerät zusammen mit der Rechnung frei an unser Logistik Center in Berka oder an eine von uns autorisierte Service-Station eingeschickt wird. Zuvor bitten wir Sie, uns unter unserer kostenlosen STORCH Service-Hotline 08 00. 7 86 72 47 zu kontaktieren. Gewährleistungs- bzw. Garantieanspruch Ansprüche bestehen ausschließlich an Werkstoff- oder Fertigungsfehler sowie ausschließlich bei bestimmungsgemäßer... -
Seite 11: Eg-Konformitätserklärung
EG-Konformitätserklärung Name / Anschrift des Ausstellers: STORCH Malerwerkzeuge & Profigeräte GmbH Platz der Republik 6-8 D - 42107 Wuppertal Hiermit erklären wir, dass das nachstehend genannte Gerät aufgrund dessen Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtli- nien entspricht. - Seite 64 63 91 00 Pistola per verniciatura a spruzzo “System HD” Art. no. Description 63 91 00 Universal Spray Gun „System HD Výr. č. Označení 63 91 00 Univerzální stříkací pistole „systém VT“ Malerwerkzeuge & Profigeräte GmbH Platz der Republik 6 - 8...
