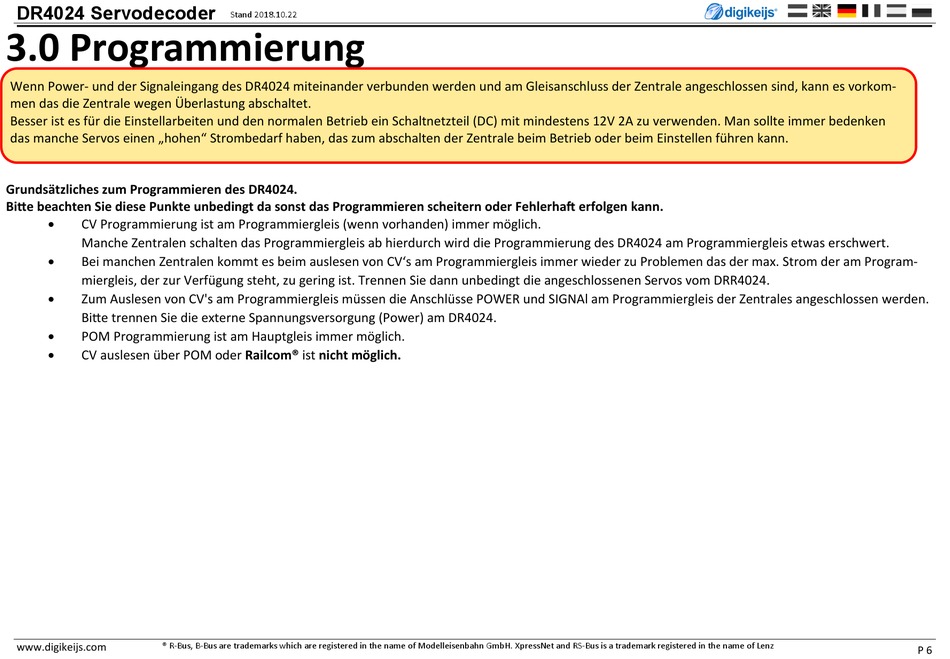

Digikeijs DR4024 Bedienungsanleitung Seite 6

DR4024 Servodecoder
3.0 Programmierung
Wenn Power- und der Signaleingang des DR4024 miteinander verbunden werden und am Gleisanschluss der Zentrale angeschlossen sind, kann es vorkom-
men das die Zentrale wegen Überlastung abschaltet.
Besser ist es für die Einstellarbeiten und den normalen Betrieb ein Schaltnetzteil (DC) mit mindestens 12V 2A zu verwenden. Man sollte immer bedenken
das manche Servos einen „hohen" Strombedarf haben, das zum abschalten der Zentrale beim Betrieb oder beim Einstellen führen kann.
Grundsätzliches zum Programmieren des DR4024.
Bi*e beachten Sie diese Punkte unbedingt da sonst das Programmieren scheitern oder Fehlerha@ erfolgen kann.
CV Programmierung ist am Programmiergleis (wenn vorhanden) immer möglich.

Manche Zentralen schalten das Programmiergleis ab hierdurch wird die Programmierung des DR4024 am Programmiergleis etwas erschwert.
Bei manchen Zentralen kommt es beim auslesen von CV's am Programmiergleis immer wieder zu Problemen das der max. Strom der am Program-

miergleis, der zur Verfügung steht, zu gering ist. Trennen Sie dann unbedingt die angeschlossenen Servos vom DRR4024.
Zum Auslesen von CV's am Programmiergleis müssen die Anschlüsse POWER und SIGNAl am Programmiergleis der Zentrales angeschlossen werden.

Bi2e trennen Sie die externe Spannungsversorgung (Power) am DR4024.
POM Programmierung ist am Hauptgleis immer möglich.

CV auslesen über POM oder Railcom® ist nicht möglich.

www.digikeijs.com ® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz
Stand 2018.10.22
P 6
