Digikeijs DR4024 Bedienungsanleitung Seite 9

DR4024 Servodecoder
3.3 Programmierung von CV's über POM
(Hauptgleis Programmierung)
Stellen Sie sicher, dass der DR4024 über den Power-Anschluss des Decoders mit Spannung versorgt wird. Die
dauerha@ leuchten. Am besten verwenden Sie ein Schaltnetzteil mit mindestens 12V DC Ausgangsspannung und 2A Ausgangsleistung. Der Signal Anschluss des
Decoders muss mit dem Hauptgleisausgang Ihrer Zentrale verbunden sein! Der DR4024 kann nicht über Railcom® ausgelesen werden!
In der Zentrale, Mul1maus, App usw. muss eine Lokomo1ve mit Adresse 9999 und 128 Fahrstufen DCC definiert werden.
1.
Über diese Lok-Adresse lässt sich der DR4024 ähnlich wie eine Lokdecoder programmieren.
2. Wählen Sie an der Zentrale, Mul1maus, App usw. die Lokomo1ve mit der Adresse 9999 aus.
Schalten Sie die Funk1on F0 (Licht) an und wieder aus damit die Lokomo1ve in der Zentrale ak1viert wird.
3. Betä1gen Sie den Programmiertaster des DR4024. Die rote LED leuchtet nun ständig und zeigt an, dass sich der DR4024 im „Programmier-Modus" befindet.
4. Wählen Sie in ihrer Zentrale, App oder Handregler die Funk1on CV Programmierung (POM) aus.
(Weitere Informa onen zur CV-Byte- oder CV-Bit-Programmierung entnehmen Sie bi"e der Bedienungsanleitung Ihrer Zentrale)
5. Nun kann der gewünschte CV Wert mit der jeweiligen Funk1on POM schreiben der Zentrale, App oder Handregler in den DR4024 geschrieben werden.
6. Es können unendlich viele CV's nacheinander an den DR4024 gesendet werden.
7. Um den Programmiermodus des DR4024 wieder zu verlassen muss der Programmiertaster erneut betä1gt werden.
Die rote LED erlischt und zeigt an das der Programmiermodus beendet wurde.

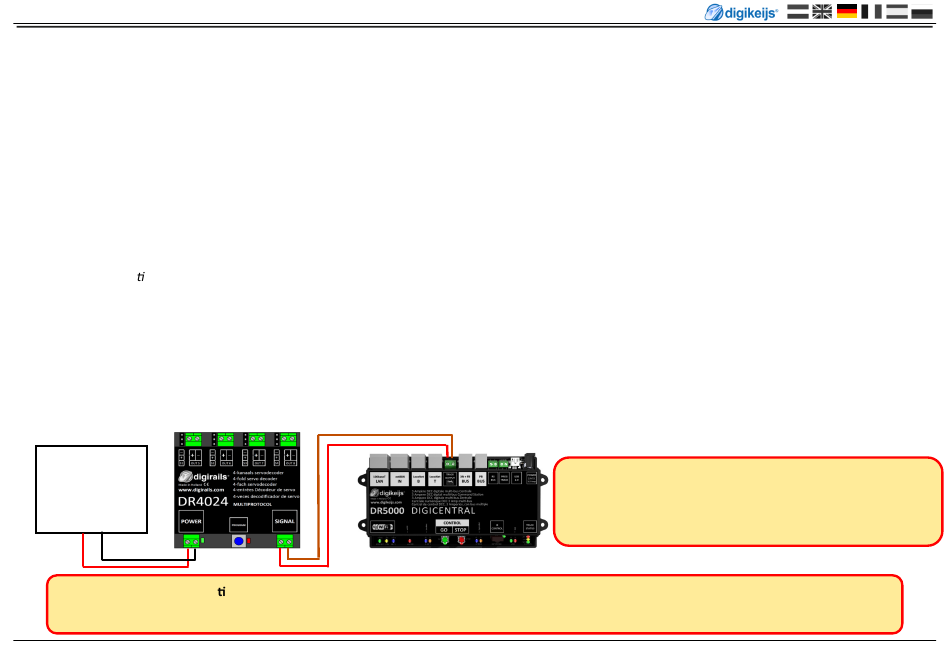

Versorgungs-
spannung
12-18V DC/AC
Empfohlen min.
12V DC 2A
Die Startadresse (Magnetar keladresse) für den DR4024 wird immer über ein Weichenkommando vergeben nicht über die CV1!!! Wird dennoch
die CV1 mit einer Adresse beschrieben, kann der Decoder nicht mehr über die Lokadresse 9999 erreicht werden!!
www.digikeijs.com ® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz
Stand 2018.10.22
grüne LED neben dem Power Anschluss muss nun
Achtung !!!
Wurde aus irgendeinem Grund die zur Programmierung nö1ge
Adresse 9999 im DR4024 verändert muss das Zurücksetzen über
das Programmiergleis Punkt 3.6 erfolgen.
P 9
