DR4024 Servodecoder
3.4 Programmierung von CV's über das Programmiergleis

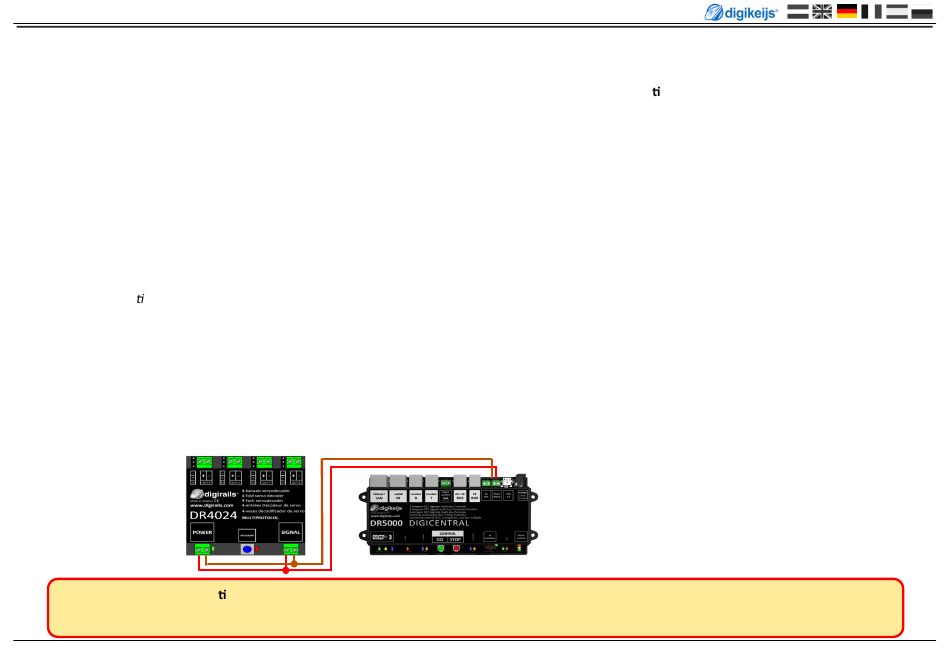

Verbinden Sie den Signal- und den Poweranschluss des DR4024 mit dem Programmiergleisanschluss Ihrer Zentrale.
Bi*e beachten Sie das, dass Auslesen und das Programmieren des DR4024 über das Programmiergleis nur funk oniert wenn die Zentrale das Programmiergleis
nicht abschaltet! Prüfen Sie deshalb bevor ein Programmierversuch erfolgt, ob die grüne LED neben dem Poweranschluss leuchtet, nur wenn dies der Fall ist
kann der DR4024 wie in diesem Abschni* beschrieben erfolgreich programmiert werden.
1. Verbinden Sie den Signal– und den Poweranschluss mit dem Programmiergleis der Zentrale.
2. Prüfen Sie nun ob die grüne LED neben dem Poweranschluss dauerhaN leuchtet.
3. In der Zentrale, Mul1maus, App usw. muss eine Lokomo1ve mit Adresse 9999 und 128 Fahrstufen DCC definiert werden.
Über diese Lok-Adresse lässt sich der DR4024 ähnlich wie eine Lokdecoder programmieren.
4. Wählen Sie an der Zentrale, Mul1maus, App usw. die Lokomo1ve mit der Adresse 9999 aus.
Schalten Sie die Funk1on F0 (Licht) an und wieder aus damit die Lokomo1ve in der Zentrale ak1viert wird.
5. Betä1gen Sie den Programmiertaster des DR4024. Die rote LED leuchtet nun ständig und zeigt an, dass sich der DR4024 im „Programmier-Modus" befindet.
6. Wählen Sie in ihrer Zentral, App oder Handregler die Funk1on CV Programmierung über das Programmiergleis aus.
(Weitere Informa onen zur CV-Byte- oder CV-Bit-Programmierung entnehmen Sie bi"e der Bedienungsanleitung Ihrer Zentrale)
7. Nun kann der gewünschte CV Wert mit der jeweiligen Funk1on schreiben bzw. lesen der Zentrale, App oder Handregler in den DR4024 geschrieben bzw. aus-
gelesen werden.
8. Es können unendlich viele CV's nacheinander an den DR4024 gesendet bzw. gelesen werden.
9. Um den Programmiermodus des DR4024 wieder zu verlassen muss der Programmiertaster erneut betä1gt werden.
Die rote LED erlischt und zeigt an das der Programmiermodus beendet wurde.
Die Startadresse (Magnetar keladresse) für den DR4024 wird immer über ein Weichenkommando vergeben nicht über die CV1!!! Wird dennoch
die CV1 mit einer Adresse beschrieben, kann der Decoder nicht mehr über die Lokadresse 9999 erreicht werden!!
