Stihl FS 410 C-M Bedienungsanleitung Seite 21

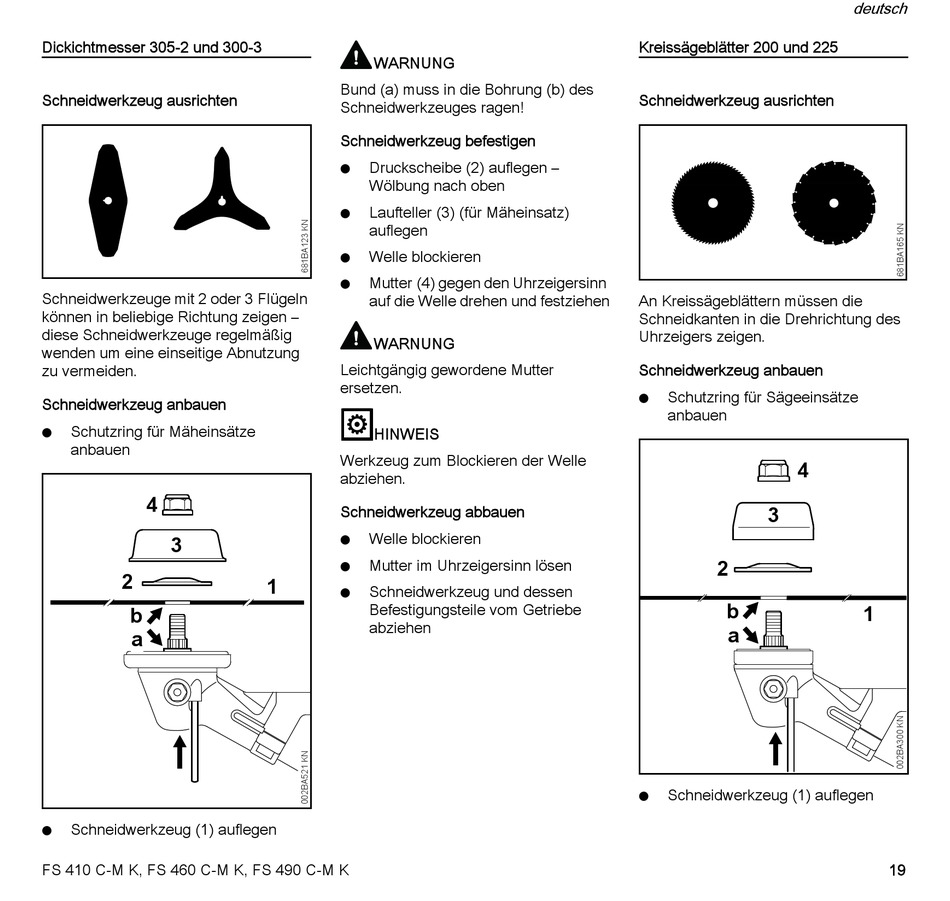

Dickichtmesser 305-2 und 300-3
Schneidwerkzeug ausrichten
Schneidwerkzeuge mit 2 oder 3 Flügeln
können in beliebige Richtung zeigen –
diese Schneidwerkzeuge regelmäßig
wenden um eine einseitige Abnutzung
zu vermeiden.
Schneidwerkzeug anbauen
Schutzring für Mäheinsätze
N
anbauen
4
3
2
b
a
Schneidwerkzeug (1) auflegen
N
FS 410 C-M K, FS 460 C-M K, FS 490 C-M K
WARNUNG
Bund (a) muss in die Bohrung (b) des
Schneidwerkzeuges ragen!
Schneidwerkzeug befestigen
Druckscheibe (2) auflegen –
N
Wölbung nach oben
Laufteller (3) (für Mäheinsatz)
N
auflegen
Welle blockieren
N
Mutter (4) gegen den Uhrzeigersinn
N
auf die Welle drehen und festziehen
WARNUNG
Leichtgängig gewordene Mutter
ersetzen.
HINWEIS
Werkzeug zum Blockieren der Welle
abziehen.
Schneidwerkzeug abbauen
Welle blockieren
N
Mutter im Uhrzeigersinn lösen
N
1
Schneidwerkzeug und dessen
N
Befestigungsteile vom Getriebe
abziehen
Kreissägeblätter 200 und 225
Schneidwerkzeug ausrichten
An Kreissägeblättern müssen die
Schneidkanten in die Drehrichtung des
Uhrzeigers zeigen.
Schneidwerkzeug anbauen
Schutzring für Sägeeinsätze
N
anbauen
4
3
2
b
a
Schneidwerkzeug (1) auflegen
N
deutsch
