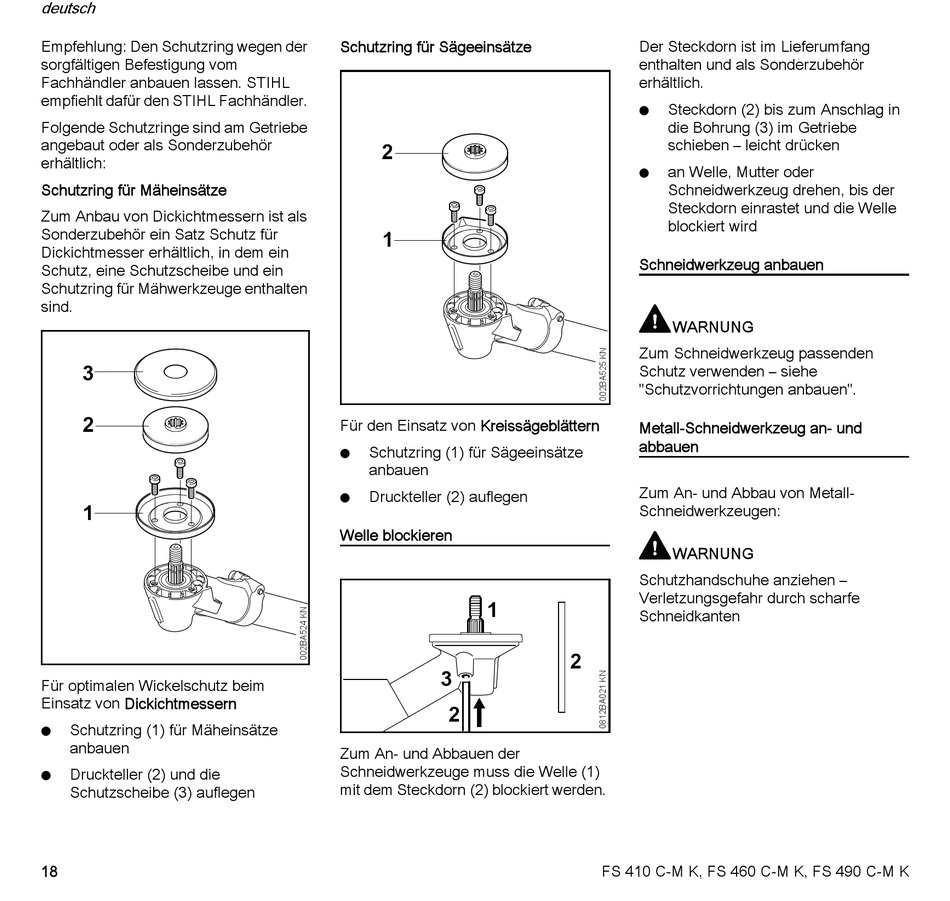

Stihl FS 410 C-M Bedienungsanleitung Seite 20

deutsch
Empfehlung: Den Schutzring wegen der
sorgfältigen Befestigung vom
Fachhändler anbauen lassen. STIHL
empfiehlt dafür den STIHL Fachhändler.
Folgende Schutzringe sind am Getriebe
angebaut oder als Sonderzubehör
erhältlich:
Schutzring für Mäheinsätze
Zum Anbau von Dickichtmessern ist als
Sonderzubehör ein Satz Schutz für
Dickichtmesser erhältlich, in dem ein
Schutz, eine Schutzscheibe und ein
Schutzring für Mähwerkzeuge enthalten
sind.
3
2
1
Für optimalen Wickelschutz beim
Einsatz von Dickichtmessern
Schutzring (1) für Mäheinsätze
N
anbauen
Druckteller (2) und die
N
Schutzscheibe (3) auflegen
18
Schutzring für Sägeeinsätze
2
1
Für den Einsatz von Kreissägeblättern
Schutzring (1) für Sägeeinsätze
N
anbauen
Druckteller (2) auflegen
N
Welle blockieren
1
3
2
Zum An- und Abbauen der
Schneidwerkzeuge muss die Welle (1)
mit dem Steckdorn (2) blockiert werden.
Der Steckdorn ist im Lieferumfang
enthalten und als Sonderzubehör
erhältlich.
Steckdorn (2) bis zum Anschlag in
N
die Bohrung (3) im Getriebe
schieben – leicht drücken
an Welle, Mutter oder
N
Schneidwerkzeug drehen, bis der
Steckdorn einrastet und die Welle
blockiert wird
Schneidwerkzeug anbauen
WARNUNG
Zum Schneidwerkzeug passenden
Schutz verwenden – siehe
"Schutzvorrichtungen anbauen".
Metall-Schneidwerkzeug an- und
abbauen
Zum An- und Abbau von Metall-
Schneidwerkzeugen:
WARNUNG
Schutzhandschuhe anziehen –
Verletzungsgefahr durch scharfe
Schneidkanten
2
FS 410 C-M K, FS 460 C-M K, FS 490 C-M K
