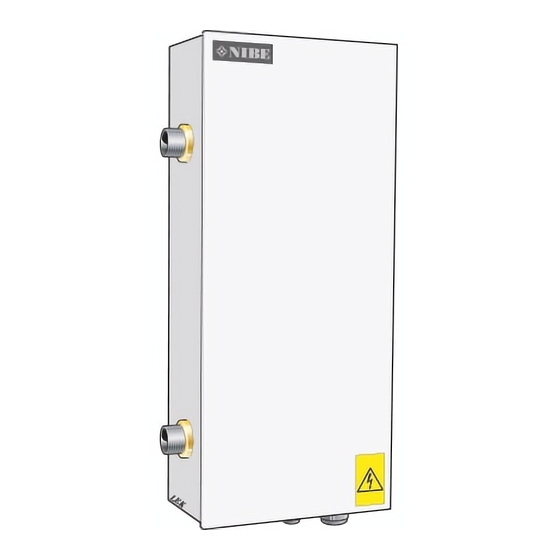

Nibe ELK 26 Installateurhandbuch

Elektroheizkassette für nibe f1145, f1155, f1255, f1345, vvm 500, smo 20, smo 40
Vorschau ausblenden Andere Handbücher für ELK 26:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Installatörshandbok
Installatörshandbok Elkassett
SE
för NIBE F1145, F1155, F1255, F1345, VVM 500,
SMO 20, SMO 40
Installer manual Immersion heater
GB
for NIBE F1145, F1155, F1255, F1345, VVM 500,
SMO 20, SMO 40
Installateurhandbuch Elektroheizkassette
DE
für NIBE F1145, F1155, F1255, F1345, VVM 500,
SMO 20, SMO 40
Asentajan käsikirja Sähkövastus
FI
laitteille NIBE F1145, F1155, F1255, F1345,
VVM 500, SMO 20, SMO 40
ELK 26
IHB SE 1512-1
331549

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe ELK 26

Inhaltszusammenfassung für Nibe ELK 26

  • Seite 1 Installatörshandbok ELK 26 Installatörshandbok Elkassett för NIBE F1145, F1155, F1255, F1345, VVM 500, SMO 20, SMO 40 Installer manual Immersion heater for NIBE F1145, F1155, F1255, F1345, VVM 500, SMO 20, SMO 40 Installateurhandbuch Elektroheizkassette für NIBE F1145, F1155, F1255, F1345, VVM 500, SMO 20, SMO 40 Asentajan käsikirja Sähkövastus...

  • Seite 3: Inhaltsverzeichnis

    Innehållsförteckning 1 Svenska, IHB - ELK 26 Aufstellung Position der Komponenten Allmänt Rohranschluss/Durchflussmesser Uppställning Elektrischer Anschluss Komponentplacering Aktivierung von ELK 26 Röranslutning Technische Daten Elinkoppling Aktivering av ELK 26 1 Suomi, IHB - ELK 26 Tekniska uppgifter Yleistä Asennus 1 English, IHB, ELK 26...

  • Seite 4: Svenska, Ihb - Elk 26

    Svenska, IHB - ELK 26 Allmänt Uppställning ELK 26 är en elkassett som kan användas för att kom- Elkassetten ska monteras stående (se bild nedan). plettera uppvärmningskapaciteten i din NIBE klimatan- För service erfodras ett fritt utrymme på 500 mm läggning.

  • Seite 5: Komponentplacering

    Komponentplacering Komponentista Elpatron QM60 BT30 Automatsäkring Överhettningsskydd Anslutningsplint, inkommande Kopplingsplint Kontaktor 4,0 kW (-K1) Kontaktor 7,0 kW (-K2) Kontaktor 15,0 kW (-K3) QA41 QA41 Kontaktor, överhettningsskydd (-K4) BT30 Reservlägestermostat Anslutning framledning, G 40 Anslutning returledning, G 40 UB1, UB2 Kabelgenomföring QM60 Avluftning Dataskylt...

  • Seite 6: Röranslutning

    Avtappning Systemet töms lättast genom att montera en avtapp- ningsventil på rörinstallationens lägsta punkt. Kvarva- rande vatten i ELK 26 töms genom returledningsanslut- ning (XL2), se "Komponentplacering" på sida 3. An- vänds returledningsanslutningen på ELK 26 normalt för avtappning av anläggningen monteras här lämpli- gen en avtappningsventil.

  • Seite 7: Systemprincip

    Systemprincip TIPS! Se www.nibe.se/dockning för fullständiga dockningsprinciper. Förklaring Elkassett ELK 26 Expansionskärl Säkerhetsventil QM40 - QM41 Avstängningsventiler RN11 Reglerventil GP10 Cirkulationspump Backventil BT25 Framledningsgivare BT71 Returledningsgivare Beteckningar i komponentplacering enligt standard IEC 81346-1 och 81346-2. Systemprincip -FL2 -CM4 -EB1 -BT25...

  • Seite 8: Elinkoppling

    10 kW. Elschema finns i slutet av denna installatörshandbok. F1345 Med termostat, tre aktiva elsteg Plint X2 i ELK 26 ansluts till plintarna X2-X4 i värmepum- 26 kW elpatronsteg aktivt. pen enligt bild. 15 kW elpatronsteg aktivt i reservläge. Värmepump F1345 ELK 26...
  • Seite 9 Se avsnittet "Allmänt" på sida 2 för att se vilket tillbe- hör som behövs för din klimatanläggning. Plint X2 i ELK 26 ansluts till plint X9 och X10 på tillbe- hörskortet enligt bild. 1 2 3 4 5 6 AA7-X2 Tillbehörskort...

  • Seite 10: Aktivering Av Elk 26

    Aktivering av ELK 26 Menyinställningen av ELK 26 kan göras via startguiden eller direkt i menysystemet. TÄNK PÅ! Se även installatörshandboken för produkten som ELK 26 ska anslutas till. Startguiden Startguiden visas vid första uppstart efter värmepumps- installationen, men finns även i meny 5.7.

  • Seite 11: Tekniska Uppgifter

    Tekniska uppgifter Mått Alla mått är i millimeter.

  • Seite 12: Tekniska Data

    Tekniska data IP 44 ELK 26 Elektriska data Märkspänning 3 x 400 V ~ 50 Hz Effekt elpatron Avsäkring elpatron Kapslingsklass IP 44 Värmebärarkrets Max tillåtet tryck i pannan MPa/bar 0,7/7 Min flöde 1200 Max flöde 3500 Mått och vikt...

  • Seite 13: English, Ihb, Elk 26

    English, IHB, ELK 26 General Assembly ELK 26 is an electric heater that can be used to supple- The electric heater must be installed upright (see image ment the heating capacity of your NIBE climate unit. below). When the heating demand is greater than the climate...

  • Seite 14: Component Positions

    Component positions Component list Immersion heater QM60 BT30 Miniature circuit-breaker Overheat protection Terminal block, incoming Terminal block Contactor 4,0 kW (-K1) Contactor 7,0 kW (-K2) Contactor 15,0 kW (-K3) QA41 QA41 Contactor, overheat protection (-K4) BT30 Emergency mode thermostat Connection supply line, G 40 Connection return line, G 40 UB1, UB2 Cable gland...

  • Seite 15: Pipe Connections

    The remaining water in ELK 26 is drained through the return line connection (XL2), see "Component location" on page 12. If the return line connection on ELK 26 is normally used for draining the unit, a drain valve can be installed here.

  • Seite 16: System Diagram

    System diagram See www.nibe.se/dockning for complete docking principles. Explanation Electric heater ELK 26 Expansion vessel Safety valve QM40 - QM41 Shut off valves RN11 Control valve GP10 Circulation pump Non-return valve BT25 Flow line sensor BT71 Return line sensor Designations in component locations according to standard IEC 81346-1 and 81346-2.

  • Seite 17: Electrical Connection

    Heat pump F1345 installing ELK 26. ELK 26 ELK 26 must be installed via a circuit breaker with a minimum breaking gap of 3mm. ELK 26 contains overheat protection and contactors for external control of the three power stages 4, 7 and 10 kW.
  • Seite 18 F1145, F1155, F1255 and VVM 500 Terminal block X2 in ELK 26 connects to the terminal For connection of ELK 26 to the above products an ac- blocks X1 and AA7-X2 in the control module as illus- cessory is required.

  • Seite 19: Activating Elk 26

    Activating ELK 26 The menu setting of ELK 26 can be performed via the start guide or directly in the menu system. Caution Also see the Installer manual for the product that ELK 26 will be connected to. Start guide The start guide appears upon first start-up after heat pump installation, but is also found in menu 5.7.

  • Seite 20: Technical Data

    Technical data Dimensions All dimensions in mm.

  • Seite 21: Technical Specifications

    Technical specifications IP 44 ELK 26 Electrical data Rated voltage 3 x 400 V ~ 50 Hz Output immersion heater Immersion heater fuse Enclosure class IP44 Heating medium circuit Max permitted pressure in the boiler MPa/bar 0,7/7 Min flow 1200...

  • Seite 22: Deutsch, Ihb - Elk 26

    Ein geringes Wasservolumen und eine gut isolierte Elektroheizpatrone bewirken extrem niedrige Wärme- verluste bei ELK 26. Kompatible Produkte Je nach Produkt, mit dem ELK 26 verwendet werden soll, erfolgt der Anschluss auf unterschiedliche Weise. Diese Produkte können direkt mit ELK 26 verbunden werden: F1345 ■...

  • Seite 23: Position Der Komponenten

    Position der Komponenten Komponentenverzeichnis Heizpatrone QM60 BT30 Sicherungsautomat Überhitzungsschutz Anschlussklemme, Eingang Anschlussklemme Schütz 4,0 kW (-K1) Schütz 7,0 kW (-K2) Schütz 15,0 kW (-K3) QA41 QA41 Schütz, Überhitzungsschutz (-K4) BT30 Notbetriebsthermostat Vorlaufanschluss, G 40 Rücklaufanschluss, G 40 UB1, UB2 Kabeldurchführung QM60 Entlüftung Datenschild...

  • Seite 24: Rohranschluss/Durchflussmesser

    Entleerung Das System lässt sich am einfachsten leeren, indem am tiefsten Punkt der Rohrinstallation ein Entleerungsventil angebracht wird. Verbleibendes Wasser in ELK 26 wird über den Rücklaufanschluss (XL2) entleert, siehe "Posi- tion der Komponenten" auf Seite 21. Wird der Rücklau- fanschluss an ELK 26 normalerweise für eine Entleerung...

  • Seite 25: Systemprinzip

    Systemprinzip TIP! Siehe www.nibe.se/dockning für vollständige Dockungsprinzipien. Erklärung Elektroheizpatrone ELK 26 Ausdehnungsgefäß Sicherheitsventil QM40 - QM41 Absperrventile RN11 Regelventil GP10 Umwälzpumpe Rückschlagventil BT25 Vorlauffühler BT71 Rücklauffühler Bezeichnungen der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2. Systemprinzip -FL2 -CM4 -EB1 -BT25...

  • Seite 26: Elektrischer Anschluss

    Mit Thermostat, drei aktive elektrische Leistungs- teurhandbuchs. stufen F1345 Elektroheizpatronenstufe mit 26 kW aktiv. Elektroheizpatronenstufe mit 15 kW im Reservebetrieb Anschlussklemme X2 in ELK 26 wird mit den Anschluss- aktiv. klemmen X2-X4 in der Wärmepumpe verbunden, siehe Abbildung. Wärmepumpe F1345...
  • Seite 27 2 3 4 AA7-X2 Steuermodul ELK 26 F1145, F1155, F1255 und VVM 500 Für den Anschluss von ELK 26 an die o.g. Produkte ist Ohne Thermostat, drei aktive elektrische Leistungs- ein Zubehör erforderlich. stufen Siehe Abschnitt "Allgemeines" auf Seite 20 für erforder- Elektroheizpatronenstufe mit 26 kW aktiv liches Zubehör für Ihre Klimaanlage.

  • Seite 28: Aktivierung Von Elk 26

    Aktivierung von ELK 26 Die Menüeinstellung von ELK 26 kann per Startassistent oder direkt im Menüsystem vorgenommen werden. ACHTUNG! Siehe auch Installateurhandbuch für das Pro- dukt, mit dem ELK 26 verbunden werden soll. Startassistent Der Startassistent erscheint bei der ersten Inbetriebnah- me nach der Wärmepumpeninstallation.

  • Seite 29: Technische Daten

    Technische Daten Maße Alle Maße sind in mm angegeben.
  • Seite 30 Technische Daten IP 44 ELK 26 Elektrische Daten Nennspannung 3 x 400 V ~ 50 Hz Heizpatronenleistung Absicherung Elektroheizpatrone Schutzklasse IP44 Heizkreis Max. zulässiger Druck im Kessel MPa/Bar) 0,7/7 Min. Volumenstrom 1200 Max. Volumenstrom 3500 Abmessungen und Gewicht Breite Tiefe Höhe...

  • Seite 31: Suomi, Ihb - Elk 26

    Suomi, IHB - ELK 26 Yleistä Asennus ELK 26 on sähkövastus, jota voidaan käyttää NIBE-läm- Sähkövastus asennetaan pystyasentoon (katso kuva mitysjärjestelmän lämmitystehon täydennyksenä. Kun alla). lämmöntarve on suurempi kuin lämmitysjärjestelmän Jätä sähkövastuksen eteen 500 mm vapaata tilaa kapasiteetti, sähkövastus kytketään automaattisesti.

  • Seite 32: Komponenttien Sijainti

    Komponenttien sijainti Komponenttiluettelo Sähkövastus QM60 BT30 Automaattivaroke Ylikuumenemissuoja Liitinrima, virransyöttö Liitinrima Kontaktori 4,0 kW (-K1) Kontaktori 7,0 kW (-K2) Kontaktori 15,0 kW (-K3) QA41 QA41 Kontaktori, ylikuumenemissuoja (-K4) BT30 Varatilatermostaatti Liitäntä, menojohto, G 40 Liitäntä, paluujohto, G 40 UB1, UB2 Kaapeliläpivienti QM60 Ilmanpoisto...

  • Seite 33: Putkiliitäntä

    Tyhjennys Järjestelmä on helpoin tyhjentää asentamalla tyhjen- nysventtiili putkiston alimpaan pisteeseen. ELK 26:n jäljelle jäänyt vesi tyhjennetään paluuliitännän (XL2) kautta, katso "Komponenttien sijainti" sivulla 30. Jos järjestelmä tyhjennetään tavallisesti ELK 26:n paluulii- tännän kautta, siihen kannattaa asentaa tyhjennysvent- tiili.
  • Seite 34 Järjestelmäperiaate VIHJE! Katso liitäntävaihtoehdot osoitteessa www.nibe.se/dockning. Selvitys Sähkövastus ELK 26 Kalvopaisuntasäiliö Varoventtiili QM40 - QM41 Sulkuventtiilit RN11 Säätöventtiili GP10 Kiertovesipumppu Takaiskuventtiili BT25 Menolämpötila-anturi BT71 Paluulämpötila-anturi Komponenttikaavion merkinnät standardin IEC 81346- 1 ja 81346-2 mukaan. Järjestelmäperiaate -FL2 -CM4 -EB1 -BT25 -QM40...

  • Seite 35: Sähköasennukset

    ELK 26:ssa on ylikuumenemissuoja sekä kontaktorit kolmen tehoportaan, 4, 7 ja 10 kW, ohjaamiseen. Kytkentäkaavio on tämän asennusohjeen lopussa. F1345 Liitin X2 ELK 26:ssa kytketään lämpöpumpun liittimiin Termostaatilla, kolme aktiivista sähköporrasta X2-X4 kuvan mukaisesti. 26 kW sähkövastusporras aktiivinen. 15 kW sähkövastusporras aktiivinen varatilassa.
  • Seite 36 SMO 20 ja SMO 40 F1145, F1155, F1255 ja VVM 500 Liitin X2 ELK 26:ssa kytketään ohjausyksikön liittimiin ELK 26:n kytkentään yllä mainittuihin tuotteisiin vaadi- X1 ja AA7-X2 kuvan mukaisesti. taan lisävaruste. Katso luvusta "Yleistä" sivulla 29 lämmitysjärjestelmään tarvittavat lisävarusteet.

  • Seite 37: Elk 26:N Aktivointi

    ELK 26:n aktivointi ELK 26:n asetukset voidaan tehdä aloitusoppaan kautta tai suoraan valikkojärjestelmässä. MUISTA! Katso myös ELK 26:een liitettävän tuotteen asennusohje. Aloitusopas Aloitusopas näytetään ensimmäisen käynnistyksen yhteydessä lämpöpumpun asennuksen jälkeen, mutta se löytyy myös valikosta 5.7. Valikkojärjestelmä F1345, SMO 20 ja SMO 40 Valikko 4.9.3 - asteminuuttiasetukset...

  • Seite 38: Tekniset Tiedot

    Tekniset tiedot Mitat Kaikki mitat ovat millimetreinä.
  • Seite 39 Tekniset tiedot IP 44 ELK 26 Sähkötiedot Nimellisjännite 3 x 400 V ~ 50 Hz Teho, sähkövastus Varoke, sähkövastus Kotelointiluokka IP44 Lämminvesipiiri Kattilan suurin sallittu paine MPa/bar 0,7/7 Minimivirtaus 1200 Suurin virtaama 3500 Mitat ja painot Leveys Syvyys Korkeus Paino...

  • Seite 40: Elschema/Wiring Diagram/Elektrischer Schalt- Plan/Elektrisch Schema

    Elschema/Wiring diagram/Elektrischer schalt- plan/Elektrisch schema...
