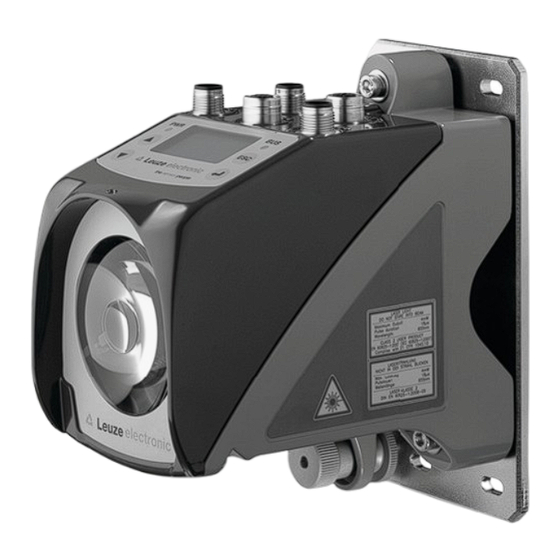

- Seite 1 AMS 308 Optisches Lasermesssystem Ethernet TCP/IP T E C H N I S C H E B E S C H R E I B U N G...
-
Seite 2: Vertrieb Und Service
Fax Int. + 27 116 1575-13 © Alle Rechte vorbehalten, insbesondere das Recht der Vervielfältigung sowie der Übersetzung. Vervielfältigungen oder Reproduktion in jeglicher Form bedürfen der schriftlichen Genehmigung durch die Leuze electronic GmbH + Co. KG Änderungen, die dem technischen Fortschritt dienen, vorbehalten. - Seite 3 308i Die Hauptmenüs Hauptmenü Geräteinformation AMS 308i 120 In diesem Menüpunkt erhalten Sie detaillierte Infor- Leuze electronic mationen über GmbH & Co. KG • Gerätetyp, SW: V 1.0.6 HW:1 • Hersteller, SN: ----------------------- • Softwareversion und Hardwarestand, • Seriennummer. Es sind keine Eingaben über das Display möglich.
-
Seite 4: Inhaltsverzeichnis
Allgemeine Daten AMS 308i ........ - Seite 5 Inhaltsverzeichnis Reflektoren ......... . 25 Allgemeines.
- Seite 6 Anfragetelegramm an das AMS 308i ........
-
Seite 7: Allgemeines
Anforderungen von Underwriter Laboratories Inc. (UL). Hinweis! Die Konformitätserklärung der Geräte können Sie beim Hersteller anfordern. Der Hersteller der Produkte, die Leuze electronic GmbH + Co. KG in D-73277 Owen/Teck, besitzt ein zertifiziertes Qualitätssicherungssystem gemäß ISO 9001. LISTED... -
Seite 8: Funktionsbeschreibung Ams 308
"Laufzeit" des Lichtes die Entfernung zum Reflektor. Die hohe Absolutmessgenauigkeit des Lasermesssystems sowie die schnelle Integrationszeit sind für Anwendungen aus dem Bereich der Lageregelung konzipiert. Leuze electronic stellt mit der Produktreihe AMS 3xxi eine Vielzahl an international rele- vanten Schnittstellen zur Verfügung. Beachten Sie dass jede der unten genannten Schnitt- stellenausführung einer separaten AMS... -
Seite 9: Sicherheitshinweise
Sie entsprechen dem Stand der Technik. Bestimmungsgemäße Verwendung Die Geräteserie AMS 308i… ist ein auf Lasertechnologie basierendes absolutes Mess- system. Die Geräte messen mittels eines sichtbaren optischen Lasers berührungslos Entfer- nungen bis zu einer Entfernung von 300 m. Der Laser ist so konzipiert, dass die Distanzmessungen gegen einen Reflektor erfolgen. -
Seite 10: Sicherheitsbewusstes Arbeiten
Beachten Sie die örtlich geltenden gesetzlichen Bestimmungen und die Vorschriften der Berufsgenossenschaften. Achtung! Das AMS 308i… ist kein Sicherheitsmodul gemäß EU-Maschinenrichtlinie. Qualifiziertes Personal Die Montage, Inbetriebnahme und Wartung der Geräte darf nur von qualifiziertem Fachper- sonal durchgeführt werden. Elektrische Arbeiten dürfen nur von elektrotechnischen Fach- kräften durchgeführt werden. - Seite 11 Bei Ethernet-basierenden Geräten ist die MAC ID auf dem Typschild angegeben. Beachten Sie bitte, dass das abgebildete Typenschild lediglich zur Illustration dient und inhaltlich nicht dem Original entspricht. Bild 2.1: Lage der Typenschilder am AMS 308 AMS 308 Leuze electronic...
-
Seite 12: Schnellinbetriebnahme / Funktionsprinzip
Schnellinbetriebnahme / Funktionsprinzip Schnellinbetriebnahme / Funktionsprinzip Hinweis! Im Folgenden finden Sie eine Kurzbeschreibung zur Erstinbetriebnahme des AMS 308i. Zu den aufgeführten Punkten finden Sie im weiteren Verlauf des Handbuchs ausführliche Erläuterungen. Montage des AMS 308i Die Montage des AMS 308i und des zugehörigen Reflektors erfolgt an zwei gegenüberlie-... -
Seite 13: Anschließen Der Spannungsversorgung
AMS 308i angeschlossen. Mit Hilfe des im AMS 308i integrierten "Switches" kann der Busaufbau zum nächsten Teilnehmer, z.B. einem weiteren AMS 308i, direkt über die BUS OUT Buchse statt finden! Hinweis! Der AMS 308i hat einen eingebauten DHCP-Client für den Empfang automatisch angewie- sener Adressen. -
Seite 14: Inbetriebnahme Des Ams 308
Wenn Sie für Ihre Applikation das TCP/IP-Protokoll verwenden wollen, dann müssen Sie zusätzlich festlegen, ob das AMS 308i als TCP-Client oder als TCP-Server arbeiten soll. Informieren Sie sich bei ihrem Netzwerk-Administrator, welches Kommunikationsproto- koll zum Einsatz kommt. Leuze electronic AMS 308... - Seite 15 Socket, über das Daten gesendet und empfangen werden können. Aktivieren Sie das UDP-Protokoll. Stellen Sie weiter folgende Werte ein: • IP-Adresse des Kommunikationspartners. • Portnummer des Kommunikationspartners. Hinweis! Das AMS 308i bietet außerdem die Möglichkeit der automatischen Adress- und Portüber- nahme. AMS 308 Leuze electronic...
-
Seite 16: Technische Daten
2x M 12 (D) Protokoll Ethernet TCP/IP (Client/ Server) / UDP Baudrate 10/100 Mbit/s Bedien- und Anzeigeelemente Tastatur 4 Tasten Display monochromes Grafikdisplay, 128 x 64 Pixel 4 LEDs, davon 2 zur Anzeige der Ethernet Verbindung Leuze electronic 308i... - Seite 17 Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verur- sachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzufüh- ren. Das AMS 308i ist in der Schutzklasse III zur Versorgung durch PELV (Protective Extra Low Voltage) ausgelegt (Schutzkleinspannung mit sicherer Trennung). 308i Leuze electronic...
-
Seite 18: Maßzeichnung Ams 308I
Technische Daten 4.1.2 Maßzeichnung AMS 308i M 5 Schraube zur Ausrichtung Rändelmutter mit Innensechskant SW 4 und M 5 Mutter zur Fixierung optischen Achse Nullpunkt der zu messenden Entfernung Bild 4.1: Maßzeichnung AMS 308 Leuze electronic 308i... -
Seite 19: Typenübersicht Ams 308I
120 m Reichweite, Ethernet TCP/IP Schnittstelle, integrierte Heizung 50113690 AMS 308 200 H 200 m Reichweite, Ethernet TCP/IP Schnittstelle, integrierte Heizung 50113691 AMS 308 300 H 300 m Reichweite, Ethernet TCP/IP Schnittstelle, integrierte Heizung 50113692 Tabelle 4.1: Typenübersicht AMS 308 308i Leuze electronic... -
Seite 20: Installation Und Montage
Überprüfen Sie den Lieferumfang anhand Ihrer Bestellung und der Lieferpapiere auf: • Liefermenge • Gerätetyp und Ausführung laut Typenschild • Kurzanleitung Das Typenschild gibt Auskunft, um welchen AMS 308i-Typ es sich bei Ihrem Gerät handelt. Genaue Informationen hierzu entnehmen Sie bitte Kapitel 11.2. Typenschilder Bild 5.1: Gerätetypenschild am Beispiel des AMS 300... -
Seite 21: Montage Des Ams 308
Installation und Montage Bei auftretenden Fragen wenden Sie sich bitte an Ihren Lieferanten bzw. das für Sie zustän- dige Leuze electronic Vertriebsbüro. Beachten Sie bei der Entsorgung von Verpackungsmaterial die örtlich geltenden Vor- schriften. Montage des AMS 308i M 5 Schraube zur Ausrichtung Rändelmutter und... - Seite 22 Innensechskant SW 4 ("B" in Bild 5.2). Rändelmutter und Mutter dürfen erst nach der Justage angezogen werden. Achtung! Das Gerät darf nicht geöffnet werden. Zuwiderhandlungen führen zum Verlust der Garantie. Zugesicherte Eigenschaften können nach Öffnen des Gerätes nicht mehr garantiert werden. Leuze electronic AMS 308...
-
Seite 23: Optionaler Montagewinkel
Installation und Montage 5.2.1 Optionaler Montagewinkel Als Zubehör ist optional ein Montagewinkel zur Montage des AMS 308i auf einer ebenen, horizontalen Fläche erhältlich. Typenbezeichnung: MW OMS/AMS 01 Artikelnummer: 50107255 Laserstrahl Bild 5.3: Optionaler Montagewinkel AMS 308 Leuze electronic... -
Seite 24: Montageabstände
308i beeinflussen sich gegen- seitig nicht. In Abhängigkeit der Größe des verwendeten Reflektors kann die Datenlicht- schranke mit einem minimalen Montageabstand von 100 mm zum AMS 308i montiert werden. Der Montageabstand ist unabhängig von der Entfernung. Leuze electronic AMS 308... -
Seite 25: Montage Des Ams 308 Mit Laserstrahl-Umlenkeinheit
Die Montage der Umlenkeinheit erfolgt an planparallelen, ebenen Wänden bzw. Anlagen- teilen. Zur fehlerfreien Positionsmessung ist eine unterbrechungsfreie Sichtverbindung zwischen dem AMS 308i… und dem Umlenkspiegel, sowie zwischen dem Spiegel und dem Reflektor notwendig. Verwenden Sie zur Befestigung der Umlenkeinheit M5-Schrauben. Sichern Sie die Schrauben mit einer Zahnscheibe gegen Lösen durch Vibrationen... -
Seite 26: Maßzeichnung Umlenkeinheit Us Ams 01
Installation und Montage 5.3.2 Maßzeichnung Umlenkeinheit US AMS 01 Laserstrahl Bild 5.6: Maßzeichnung Umlenkeinheit US AMS 01 Leuze electronic AMS 308... -
Seite 27: Montage Umlenkeinheit Us 1 Oms Ohne Befestigungswinkel
Achten Sie bei der Montage darauf, dass der Laserlichtfleck des AMS 308i mittig auf den Umlenkspiegel trifft. A Spiegel Bild 5.7: Foto und Maßzeichnung Umlenkeinheit US 1 OMS Die Ausrichtung des Laserlichtflecks auf den Reflektor erfolgt wie in Kapitel 5.2 beschrieben. AMS 308 Leuze electronic... -
Seite 28: Reflektoren
308i wie z.B. die Reichweite oder die Genau- igkeit sind nur mit der von Leuze electronic spezifizierten Reflexfolie zu erreichen. Die Reflexfolien sind als reine Selbstklebefolien oder aufgeklebt auf eine Metallplatte und speziell für den Tieftemperaturbereich mit einer integrierten Heizung erhältlich. Reflexfolien mit Heizung haben die Bezeichnung "Reflexfolie …x…-H", wobei "H"... -
Seite 29: Technische Daten Selbstklebefolie
0,8 kg 4 kg 25 kg Keine Mittel mit schleifender Wirkung verwenden. Als Reinigungsmittel kann ein Reinigung handelsübliches Haushaltsspülmittel verwendet werden. Mit klarem Wasser nach- spülen und die Oberfläche trocknen. Lagerung des Reflektors Kühl und trocken lagern. AMS 308 Leuze electronic... -
Seite 30: Maßzeichnung Reflexfolie Auf Metallplatte
Reflektoren 6.2.3 Maßzeichnung Reflexfolie auf Metallplatte Markierung TOP immer zu den AMS-Anschlüssen ausrichten! (Kapitel 6.4.2) Bild 6.1: Maßzeichnung Reflektoren Artikel Reflexfolie (mm) Reflektorplatte (mm) Reflexfolie 200x200-M Reflexfolie 500x500-M Reflexfolie 914x914-M Leuze electronic AMS 308... -
Seite 31: Technische Daten Beheizte Reflektoren
-40 °C … +80 °C Luftfeuchtigkeit max. 90% nicht kondensierend Keine Mittel mit schleifender Wirkung verwenden. Als Reinigungsmittel Reinigung kann ein handelsübliches Haushaltsspülmittel verwendet werden. Mit klarem Wasser nachspülen und die Oberfläche trocknen. Lagerung des Reflektors Kühl und trocken lagern. AMS 308 Leuze electronic... -
Seite 32: Maßzeichnung Beheizte Reflektoren
AMS-Anschlüssen ausrichten! (Kapitel 6.4.2) xL ± 1 L ± 0,5 XL ± 1 Si-Leitung 3 x 0,75 mm² Bild 6.2: Maßzeichnung beheizte Reflektoren Artikel Reflexfolie (mm) Isolierte Trägerplatte (mm) Reflexfolie 200x200-H Reflexfolie 500x500-H Reflexfolie 914x914-H Leuze electronic AMS 308... -
Seite 33: Auswahl Der Reflektorgröße
Je nach Anlagenauslegung kann der Reflektor mitfahrend auf dem Fahrzeug oder festste- hend montiert werden. Achtung! Die unten dargestellten Reflektorgrößen sind eine Empfehlung der Fa. Leuze electronic für die fahrseitige Montage des AMS 308i. Für die stationäre Montage des AMS 308i ist für alle Messdistanzen ein tendenziell kleinerer Reflektor ausreichend. -
Seite 34: Montage Des Reflektors
Die Kombination aus Lasermesssystem und Reflexionsfolie/Reflektor wird so montiert, dass der Laserlichtfleck unterbrechungsfrei und möglichst mittig auf die Folie trifft. Benutzen Sie dazu die am AMS 308i… vorgesehenen Justageelemente (siehe Kapitel 5.2 "Montage des AMS 308i"). Entfernen Sie ggf. die Schutzfolie vom Reflektor. - Seite 35 Reflektorgröße die richtige Neigung, und somit die Länge der Distanzhalter an. Reflexfolien …-S und …-M Neigung ca. 1 ° Direktreflexion durch Tripel-Struktur Abgeleitete Oberflächenreflexion durch Neigung der Reflexfolie Bild 6.3: Reflektormontage Neigung ca. 1 ° Distanzhülsen Bild 6.4: Neigung des Reflektors AMS 308 Leuze electronic...
- Seite 36 Reflektoren Reflexfolien …-H Neigung ca. 1 ° Direktreflexion durch Tripel-Struktur Abgeleitete Oberflächenreflexion durch Neigung der Reflexfolie Bild 6.5: Reflektormontage beheizte Reflektoren Neigung ca. 1 ° Distanzhülsen Bild 6.6: Neigung des beheizten Reflektors Leuze electronic AMS 308...
-
Seite 37: Tabelle Zur Reflektorneigung
Tabelle 6.1: Reflektorneigung durch Distanzhülsen Hinweis! Eine sichere Funktion des AMS 308i und damit max. Reichweite und Genauigkeit, ist nur mit der von Leuze electronic spezifizierten Reflexfolie zu erreichen. Bei anderen Reflektoren kann keine Funktion gewährleistet werden! AMS 308 Leuze electronic... -
Seite 38: Elektrischer Anschluss
Inbetriebnahme zu schützen. Achtung! Bei UL-Applikationen ist die Benutzung ausschließlich in Class-2-Stromkreisen nach NEC (National Electric Code) zulässig. Die Lasermesssysteme sind in Schutzklasse III zur Versorgung durch PELV (Protective Extra Low Voltage) ausgelegt (Schutzkleinspannung mit sicherer Trennung). Leuze electronic AMS 308... -
Seite 39: Pwr - Spannungsversorgung / Schaltein-/-Ausgang
Ethernet TCP/IP BUS IN BUS IN (4-pol. Buchse, D-kodiert) BUS IN Name Bemerkung Transmit Data + Receive Data + Transmit Data - TD+ 1 Receive Data - Gewinde Funktionserde (Gehäuse) M 12-Buchse (D-kodiert) Tabelle 7.2: Anschlussbelegung BUS IN AMS 308 Leuze electronic... -
Seite 40: Ethernet Tcp/Ip Bus Out
RS232-TX Sendeleitung RS 232/Servicedaten Spannungsversorgung 0 V DC RS232-RX Empfangsleitung RS 232/Servicedaten nicht verwendet RS232-RX M 12-Buchse Gewinde Funktionserde (Gehäuse) (A-kodiert) Tabelle 7.4: Anschlussbelegung Service Hinweis! Die Serviceschnittstelle ist nur zur Nutzung durch Leuze electronic ausgelegt! Leuze electronic AMS 308... -
Seite 41: Display Und Bedienfeld Ams 308I
Display und Bedienfeld AMS 308i Display und Bedienfeld AMS 308i Aufbau des Bedienfeldes Statusanzeige Bus-/Schnittstelleninfo Bargraph Distanz-Messwert Bedientasten Bild 8.1: Aufbau des Bedienfeldes am Beispiel der PROFIBUS-Gerätevariante AMS 304 Hinweis! Das Bild dient nur zur Illustration und entspricht bei der Angabe der Bus-/Schnittstelleninfo nicht dem AMS 308i. - Seite 42 Display und Bedienfeld AMS 308i Warnung Laser Vorausfallmeldung: Laserdiode gealtert, Gerät weiterhin funktionsfähig, Austausch oder Reparatur veranlassen. Warnung Temperaturüberwachung: Zulässige Geräteinnentemperatur über-/unterschritten. Plausibilitätsfehler: Nicht plausibler Messwert. Mögliche Ursache: Lichtstrahlunterbrechung, Messbe- reichsüberschreitung, Zulässige Geräteinnentemperatur weit überschritten oder Verfahrgeschwindigkeit >10m/s. An den Schnittstellen wird je nach Konfiguration der Wert Null oder der letztgültige Messwert ausgegeben.
-
Seite 43: Led-Statusanzeigen
Display und Bedienfeld AMS 308i 8.2.2 LED-Statusanzeigen LED PWR Gerät OFF - keine Versorgungsspannung grün blinkend Power LED blinkt grün - keine Messwertausgabe - Spannung liegt an - Selbsttest läuft - Initialisierung läuft - Bootvorgang läuft grün Dauerlicht Power LED grün... - Seite 44 Display und Bedienfeld AMS 308i grün Dauerlicht BUS LED grün - Die TCP Kommunikation ist aktiviert, und es besteht eine Verbindung zu einem anderen Teilnehmer. rot Dauerlicht LED rot - Die TCP Kommunikation ist aktiviert, jedoch besteht KEINE Verbindung zu einem anderen Teilnehmer.
-
Seite 45: Bedientasten
Display und Bedienfeld AMS 308i 8.2.3 Bedientasten Aufwärts Navigieren nach oben/seitlich. Abwärts Navigieren nach unten/seitlich. Menüpunkt verlassen. ENTER Wert bestätigen/eingeben, Wechsel der Menüebenen. Bewegen innerhalb der Menüs Die Menüs innerhalb einer Ebene werden mit den Aufwärts-/Abwärts-Tasten gewählt. Der angewählte Menüpunkt wird mit der Bestätigungstaste aktiviert. -
Seite 46: Menübeschreibung
Display und Bedienfeld AMS 308i Menübeschreibung 8.3.1 Die Hauptmenüs Nachdem der Laser an Spannung liegt, wird für einige Sekunden die Geräteinformation eingeblendet. Danach zeigt das Display das Messfenster mit allen Statusinformationen. Hauptmenü Geräteinformation AMS 308i 120 In diesem Menüpunkt erhalten sie detaillierte Informationen Leuze electronic über... -
Seite 47: Parametermenü
Display und Bedienfeld AMS 308i Hinweis! Im hinteren Umschlag dieses Handbuchs finden Sie eine Ausklapp-Seite mit der vollstän- digen Menüstruktur. Die Menüpunkte sind dort kurz beschrieben. 8.3.2 Parametermenü Untermenü Parameterverwaltung Im Untermenü Parameterverwaltung können die folgenden Funktionen abgerufen werden: • Sperren und Freigeben der Parametereingabe •... - Seite 48 Display und Bedienfeld AMS 308i Tabelle 8.2: Untermenü Ethernet Ebene 3 Ebene 4 Ebene 5 Ebene 6 Auswahloption/Einstellmöglichkeit Standard Beschreibung Gateway Die Gateway-Adresse kann auf einen beliebigen Wert im Format ---.---.---.--- eingestellt werden. Über das Gateway kommuniziert das AMS 308 mit Teilneh- mern in andern Subnetzen.
- Seite 49 Display und Bedienfeld AMS 308i Tabelle 8.2: Untermenü Ethernet Ebene 3 Ebene 4 Ebene 5 Ebene 6 Auswahloption/Einstellmöglichkeit Standard Beschreibung TCP/IP Port- Die Portnummer kann auf einen beliebigen Wert zwischen 1000 Server Nummer 0 und 65535 eingestellt werden Lokaler Port, auf dem das AMS 308 als TCP-Server Verbin- dungswünsche einer Client-Anwendung (Host System) ent-...
- Seite 50 Display und Bedienfeld AMS 308i Tabelle 8.3: Untermenü Positionswert Ebene 3 Ebene 4 Ebene 5 Auswahloption/Einstellmöglichkeit Standard Beschreibung Offset Ausgabewert = Messwert + Offset 0 mm Die Auflösung des Offsetwertes ist unabhängig von der gewählten "Auf- lösung Position" und wird in mm bzw. in Inch/100 eingegeben. Der Off- setwert ist nach Eingabe sofort wirksam.
- Seite 51 Display und Bedienfeld AMS 308i Tabelle 8.4: Untermenü I/O Ebene 3 Ebene 4 Ebene 5 Auswahloption/Einstellmöglichkeit Standard Beschreibung Grenzwerte Obere Pos. Aktivierung ON/OFF Grenze 1 Grenzwert- Werteeingabe in mm bzw. Inch/100 eingabe Untere Pos. Aktivierung ON/OFF Grenze 1 Grenzwert- Werteeingabe in mm bzw. Inch/100 eingabe Obere Pos.
-
Seite 52: Sprachauswahlmenü
Display und Bedienfeld AMS 308i 8.3.3 Sprachauswahlmenü Sprachauswahl o Deutsch English o Español o Français o Italiano Es stehen 5 Displaysprachen zur Auswahl: • Deutsch • Englisch • Spanisch • Französisch • Italienisch Das AMS 308i wird ab Werk mit voreingestelltem englischsprachigem Display ausgeliefert. - Seite 53 Display und Bedienfeld AMS 308i Drücken Sie im Hauptmenü die Bestätigungstaste, um ins Menü Parameter zu gelangen. Parameter Parameterverwaltung Wählen Sie mit den Tasten den Menüpunkt Ethernet Parameterverwaltung an. Positionswert Sonstiges Drücken Sie die Bestätigungstaste, um ins Menü Parameterverwaltung zu gelangen.
-
Seite 54: Ethernet Tcp/Ip-Schnittstelle
Nähere Hinweise zur Inbetriebnahme finden Sie in Kapitel 9. 9.1.1 Ethernet – Stern-Topologie Das AMS 308i kann als Einzelgerät (Stand-Alone) in einer Ethernet-Stern-Topologie mit indi- vidueller IP-Adresse betrieben werden. Die Adresse kann entweder per Display oder dynamisch über einen DHCP-Server zuge- wiesen werden. Leuze electronic AMS 308... -
Seite 55: Ethernet In Linien-Topologie
Anschluss an einen Switch miteinander zu vernetzen. So ist neben der klassischen "Stern-Topologie" auch eine "Linien- Topologie" möglich. Host-Schnittstelle PC / SPS oder Switch Port zu anderen Netzwerkteilnehmern AMS 308 AMS 308 AMS 308 Bild 9.2: Ethernet – Linien-Topologie AMS 308 Leuze electronic... -
Seite 56: Elektrischer Anschluss
Schnittstelle verringert den Verkabelungsaufwand, da nur das erste AMS 308i eine direkte Verbindung zum Switch benötigt. Alle anderen Teilnehmer können in Serie an das erste 308i angeschlossen werden, siehe Bild 9.2. Falls Sie selbstkonfektionierte Leitungen verwenden, beachten Sie folgenden Hinweis: Leuze electronic AMS 308... -
Seite 57: Ethernet - Inbetriebnahme Des Ams 308
Menüpunkt Ethernet Ethernet an. Positionswert Sonstiges Drücken Sie die Bestätigungstaste, um ins Menü Ethernet zu gelangen. Ethernet Ethernet Schnittstelle Wählen Sie mit den Tasten den Menüpunkt Host Kommunikation Ethernet Schnittstelle an. Ausgabezyklus Auflösung Position Auflösung Geschw. AMS 308 Leuze electronic... -
Seite 58: Automatisches Einstellen Der Ip-Adresse
Wählen Sie mit den Tasten den Menüpunkt o ON ON an. Drücken Sie die Bestätigungstaste, um die DHCP Aktivierung einzuschalten. DHCP aktiviert Die DHCP Aktivierung ist jetzt eingeschaltet. Verlassen Sie das Menü Ethernet Schnitt- stelle mit der ESCAPE-Taste. Leuze electronic AMS 308... -
Seite 59: Kommunikationsprotokoll (Leuze Binärprotokoll Über Tcp/Ip)
Über den Funktionscode können die in der untenstehenden Tabelle beschriebenen Funk- tionen am AMS 308i aktiviert werden. Bytewert Funktion 0xF1 Einzelnen Positionswert übertragen 0xF2 Zyklische Übertragung des Positionswertes starten 0xF3 Zyklische Übertragung stoppen 0xF4 Laser an 0xF5 Laser aus Tabelle 9.1: Funktionen AMS 308 Leuze electronic... -
Seite 60: Antworttelegramm Des Ams 308I
Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 LASER READY OVFL SIGN Tabelle 9.2: Antworttelegramm Laser (Ansteuerung) 0 = Laser ON 1 = Laser OFF 0 = Signalpegel inaktiv 1 = Signalpegel aktiv Leuze electronic AMS 308... - Seite 61 1 = Nicht plausibler Messwert OVFL (Overflow; Messwert größer 24bit) 0 = ok 1 = Overflow Sign (Vorzeichen des Messwertes) 0 = positiv 1 = negativ D0 - D23 (Distanzwert) D0 = LSB; D23 = MSB AMS 308 Leuze electronic...
-
Seite 62: Diagnose Und Fehlerbehebung
Bezeichnet die Art der Meldung I = Info, W = Warnung, E = Error. Interne Nummerierung Ref.: Klartexterläuterung zum angezeigten Status Time.: Zeitstempel im Format hh.mm. Die angezeigte Zeit ist seit dem letzten Power ON aufaddiert. Power OFF löscht den Zeitstempel. Leuze electronic AMS 308... -
Seite 63: Diagnose
Eine grün/gelb farbene Multicolor-LED unterhalb der BUS IN und BUS OUT Steckverbinder signalisiert den Ethernet-Verbindungsstatus. LINK LED für BUS IN LINK LED für BUS OUT grün Dauerlicht LINK LED grün - Der Link steht, die Hardwareverbindung zum nächs- ten angeschlossenen Teilnehmer ist in Ordnung. AMS 308 Leuze electronic... -
Seite 64: 10.2.1 Power Led
BUS LED "blinkt grün" IP-Adresse zugewiesen. In diesem Fall geht das Gerät mit der fest eingestellten Adresse ans Netz. Die TCP Kommunikation ist aktiviert, aber KEINE BUS LED "statisch rot" Verbindung zu einem anderen Teilnehmer. Tabelle 10.2: Busfehler Leuze electronic AMS 308... -
Seite 65: Statusanzeige Im Display Des Ams 308
Bei zu hohen Temperaturen für Kühlung sorgen oder halb der Spezifikation) Montageort verlegen. Vorausfallmeldung Laserdiode Gerät zum nächstmöglichen Zeitpunkt zum Tausch der Laserdiode einschicken. Ersatzgerät bereithal- Warnung Laserdiode ten. Signalisiert einen nicht zu behebenden Fehler in der Gerät zur Reparatur einschicken. Hardwarefehler Hardware AMS 308 Leuze electronic... - Seite 66 Sie das nachstehende Adressfeld aus und faxen Sie die Seiten zusammen mit Ihrem Serviceauftrag an die unten genannte Fax-Nummer. Kundendaten (bitte ausfüllen) Gerätetyp: Firma: Ansprechpartner / Abteilung: Telefon (Durchwahl): Fax: Strasse / Nr: PLZ / Ort: Land: Leuze Service-Fax-Nummer: +49 7021 573 - 199 Leuze electronic AMS 308...
-
Seite 67: Typenübersicht Und Zubehör
120 m Reichweite, Ethernet TCP/IP Schnittstelle, integrierte Heizung 50113690 AMS 308 200 H 200 m Reichweite, Ethernet TCP/IP Schnittstelle, integrierte Heizung 50113691 AMS 308 300 H 300 m Reichweite, Ethernet TCP/IP Schnittstelle, integrierte Heizung 50113692 Tabelle 11.1: Typenübersicht AMS 308 AMS 308 Leuze electronic... -
Seite 68: Typenübersicht Reflektoren
M 12 Steckverbinder Ethernet D-kodiert, BUS IN, BUS OUT 50112155 KDS ET M12/RJ45 W - 4P Umsetzer von M 12 D-kodiert auf RJ45 Buchse 50109832 KD 095-5A M 12 Steckverbinder Buchse A-kodiert, Power (PWR) 50020501 Tabelle 11.5: Zubehör M 12 Steckverbinder Leuze electronic AMS 308... -
Seite 69: 11.4.4 Zubehör Vorkonfektionierte Leitungen Zur Spannungsversorgung
Bestellbezeichnungen der Leitungen zur Spannungsversorgung Typenbezeichnung Beschreibung Artikelnummer K-D M12A-5P-5m-PVC M 12 Buchse A-kodiert, axialer Steckerabgang, offenes Leitungsende, 50104557 Leitungslänge 5 m K-D M12A-5P-10m-PVC M 12 Buchse A-kodiert, axialer Steckerabgang, offenes Leitungsende, 50104559 Leitungslänge 10 m AMS 308 Leuze electronic... -
Seite 70: 11.4.5 Zubehör Vorkonfektionierte Leitungen Für Ethernet
Die gesamte Verbindungsleitung muss geschirmt sein. Die Schirmanbindung muss auf bei- den Seiten der Datenleitung das gleiche Potential aufweisen. Damit werden Potentialaus- gleichsströme über die Schirmung und mögliche Störungseinkopplungen durch Ausgleichsströme vermieden. Die Signalleitungen müssen paarig verseilt sein. Verwenden Sie CAT 5 Leitung zur Verbindung. Leuze electronic AMS 308... - Seite 71 Leitungslänge 20 m, Kabel 1:1, nicht gekreuzt 50106903 KB ET - 25000 - SSA Leitungslänge 25 m, Kabel 1:1, nicht gekreuzt 50106904 KB ET - 30000 - SSA Leitungslänge 30 m, Kabel 1:1, nicht gekreuzt 50106905 AMS 308 Leuze electronic...
-
Seite 72: Wartung
Wenden Sie sich für Reparaturen an Ihr Leuze Vertriebs- oder Servicebüro. Die Adressen entnehmen Sie bitte der Umschlaginnen-/rückseite. Hinweis! Bitte versehen Sie Lasermesssysteme, die zu Reparaturzwecken an Leuze electronic zurück- geschickt werden, mit einer möglichst genauen Fehlerbeschreibung. 12.3 Abbauen, Verpacken, Entsorgen Wiederverpacken Für eine spätere Wiederverwendung ist das Gerät geschützt zu verpacken. - Seite 73 Genauigkeit ......13 Oberflächenreflexionen ....32 308i Leuze electronic...
