Installation (Fortsetzung)
Hinweis: tromkreise und Adapter werden nicht mit der Steuerung geliefert, sind aber im allgemeinen
erforderlich. Bitte bei der Installation die örtlichen Bau- und anderen zutreffenden Vorschriften befolgen.
WARNUNG: Alle elektrischen Komponenten und Installationsvorgänge müssen in
Übereinstimmung mit den örtlichen und nationalen Vorschriften sowie von
qualifiziertem Personal durchgeführt werden.
Bei Außenmodellen können diese Vorschriften einen externen, auf dem
Transformatornippel zu installierenden Verbindungskasten sowie als Teil der
Festverdrahtung eine Trennvorrichtung von der Stromquelle mit einer Kontakttrennung
von mindestens 3 mm in der Leitung und den neutralen Polen erfordern.
Darauf achten, daß vor Anschluß des Steuergeräts der Netzstrom ausgeschaltet ist.
Der zum Anschluß des Steuergeräts benutzte Draht muß eine Isolierung für mindestens
105° C besitzen.
1. Für die Stromdrahtverbindung ein 0.5-Zoll-Kabelrohr mit Gewinde am Transformatornippel
anschließen. Vom Kabelrohr ein elektrisches Kabel am Sicherungsautomat der Stromquelle
anschließen. Hinweis: Nicht bei australischen Modellen.
VORSICHT: Das Steuergerät nicht
an eine Phase eines dreiphasigen
elektrischen Systems anschließen, an
dem ebenfalls eine Pumpe oder andere
elektrische Geräte angeschlossen sind.
2. Mit einem geeigneten Spannungsmesser
überprüfen, daß der Strom an der
Einbaustelle wirklich ausgeschaltet ist.
3. Die Leitungen und dazugehörigen
Befestigungsteile installieren.
4. Die Strom- und Erdungskabel den
elektrischen Vorschriften gemäß
anschließen. (Abbildung 4).
5. Den Strom einschalten.
6. Das Gerät einschalten und den ordnungsgemäßen Betrieb des Steuergeräts
überprüfen. Falls das Gerät nicht funktioniert, die Stromzufuhr zum Transformator
ausschalten und einen qualifizierten Elektriker einen eventuellen Kurzschluß
überprüfen lassen.

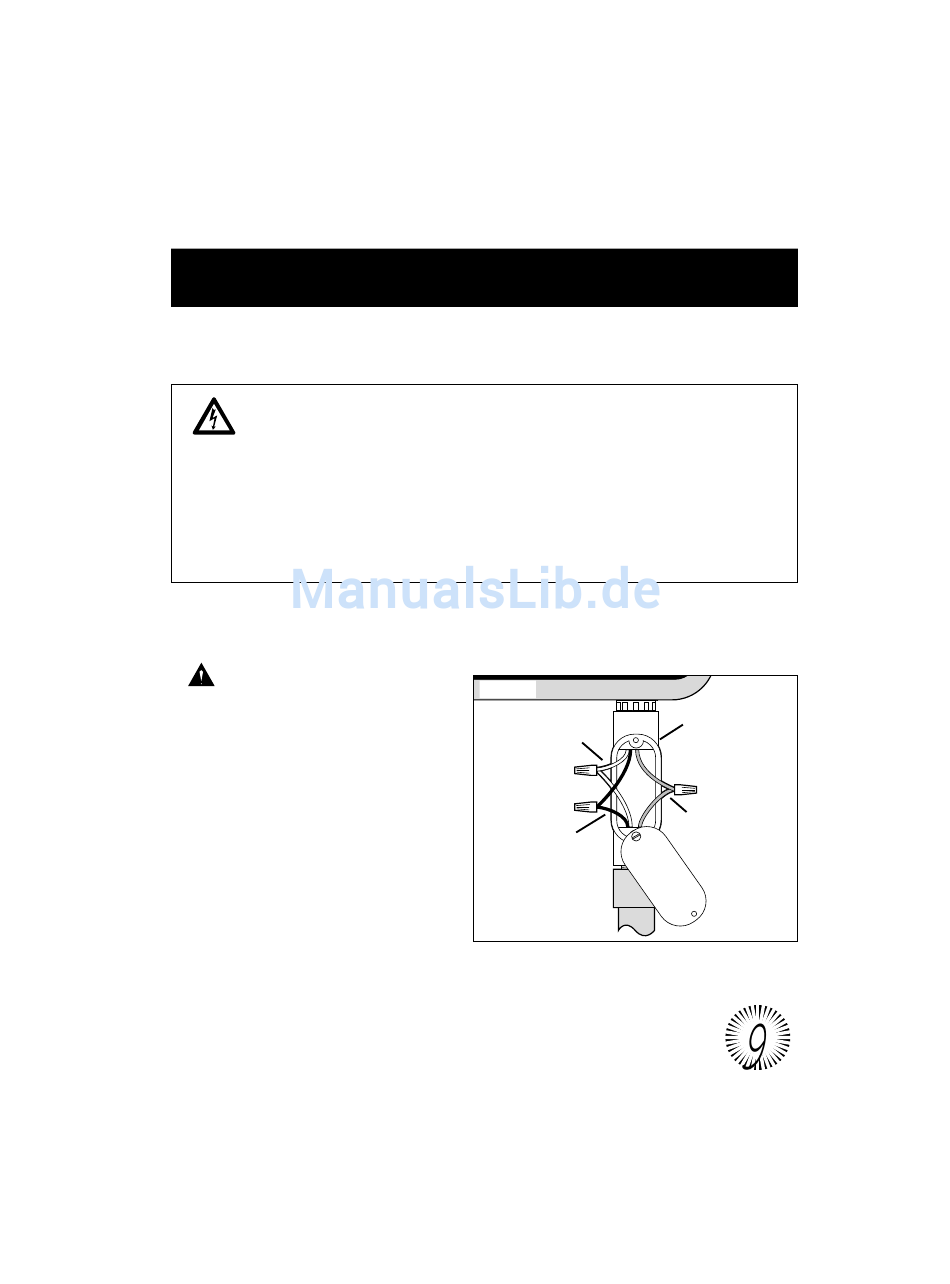

Abb. 4
Neulleiter oder
Leitung 2 an
weiß oder blau
Stromführend
oder Leitung 1
an schwarz oder
braun
Kabelrohr
Erdung an grün
oder grün/gelb
