Installazioni, continua...
Collegamento di una messa a terra
ATTENZIONE: il dispositivo di
protezione incorporato nel circuito in tutti i
programmatori Rain Dial Plus deve aver un
collegamento a terra onde aiutare a
proteggere il programmatore da sovrac-
carichi di corrente. Ciò è particolarmente
importante in zone soggette a lampi. Un
cavo solido di rame di 1,2-2 mm
terra deve essere connesso al capocorda
"EARTH GND" , situato sulla parte
terminale del programmatore, e ad una
sorgente di terra, come per es. una tubatura
metallica per l'acqua od un tondino a terra
ricoperto di rame.
Collegamento delle valvole
Portare un filo del solenoide della valvola da
ciascuna valvola attraverso il largo foro sulla
parte inferiore del programmatore. Fissare
ciascun filo ad un terminale numerato
individualmente. Collegare il filo rimanente di
ciascuna valvola ad un filo singolo comune e collegare quest'ultimo al terminale "COM".
ATTENZIONE: non collegare insieme il filo comune di due o più programmatori. Usare un
filo comune separato e indipendente per ciascun programmatore. Il collegamento di due o più
programmatori ad un unico filo comune potrebbe causare gravi danni al materiale.
Nota: il programmatore è stato realizzato per l'uso con elettrovalvole da 24 V c.a., 6 VA
(0,25 A). Si possono utlizzare al massimo due solenoidi per terminale e non si dovrebbero
utilizzare più di tre solenoidi per volta assieme alla valvola generale e/o il comando pompa,
nel caso che quest'ultima sia in uso. Il carico non deve superare un massimo di
1,0 A di richiesta di corrente.

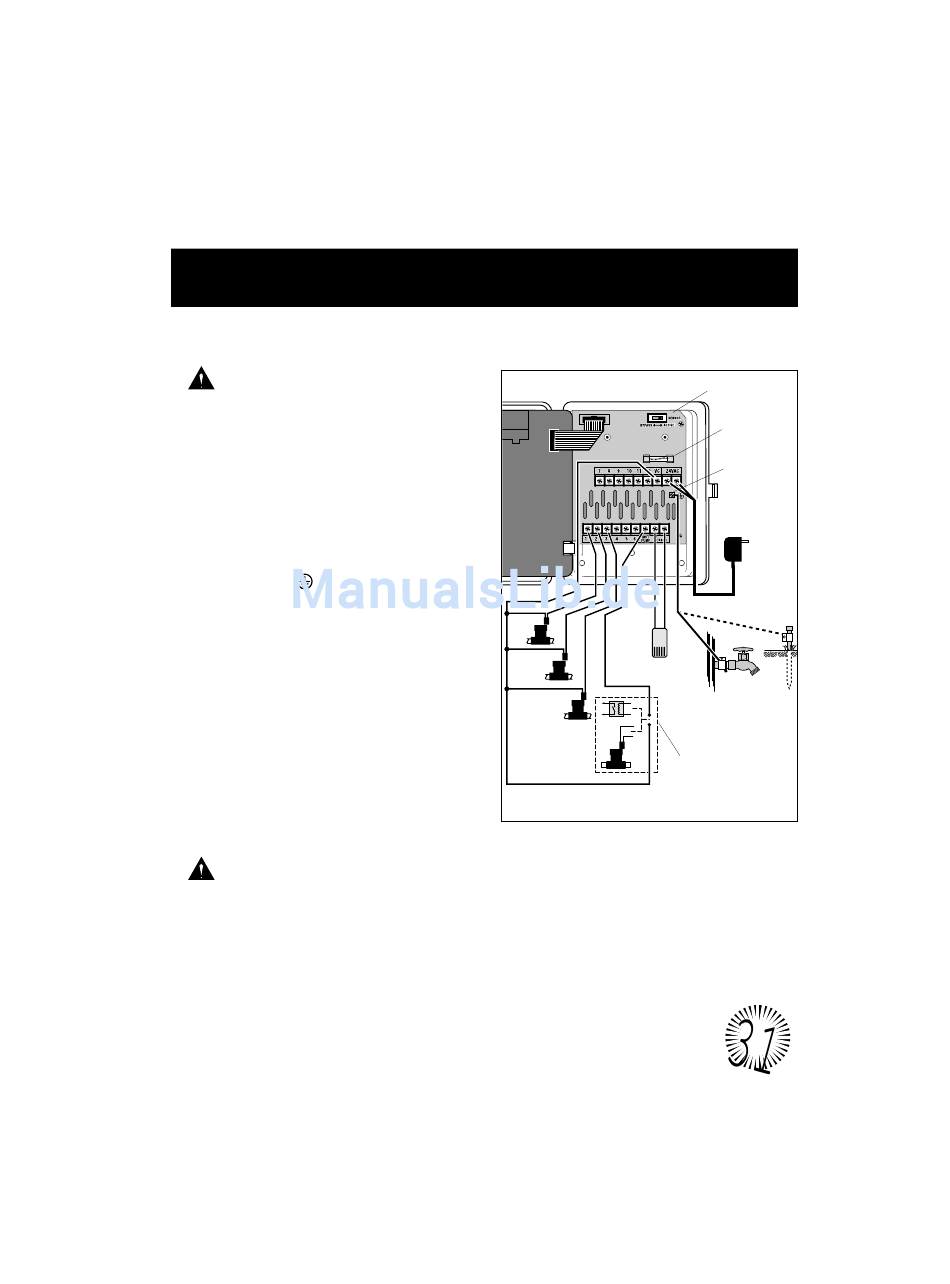

Figura 3
2 collegato a
1
2
3
Comune valvole
Interruttore
sensore pioggia
Fusibile da 2
ampere
Vite di messa
a terra
Trasformato-
re a spina
Sensore pioggia
Collegamento
a terra
MV
Valvola principale o
relè avvio pompa
