Installazioni, continua...
ATTENZIONE:Tutti i componenti elettrici devono essere conformi alle normative
elettriche locali e nazionali, inclusa l'installazione da parte di personale qualificato.
Sui modelli per esterni, queste normative possono richiedere una scatola di derivazione sul
raccordo del trasformatore ed un mezzo per scollegare la corrente c.a. sui collegamenti fissi
avente una separazione di contatto di almeno 3mm (0,120") sulla linea e sui poli neutri.
Assicurarsi che la fonte di alimentazione c.a. sia staccata prima di effettuare il collegamento
al programmatore.
Il filo usato per il collegamento deve avere un tasso nominale minimo di isolamento di 40,5 °C
(105 °F).
1. Per collegare l'alimentazione, installare un complesso per condotti filettato da _ pollice NPT al nipplo
del gruppo del trasformatore. Portare il condotto elettrico dal complesso per condotti al quadro
dell'interruttore automatico della sorgente di alimentazione di c.a. Nota: inon si applica al modello per
l'Australia.
ATTENZIONE: non collegare il program-matore ad una linea elettrica monofase o trifase
già utilizzata da una pompa o da altre
apparecchiature elettriche.
2. Assicurarsi che l'alimentazione al punto
dove avviene l'installazione sia stata
disinserita per mezzo di un idoneo
voltimetro c.a.
3. Trasportare attraverso il condotto la linea
di tensione (o linea n. 1), quella del neutro
(o linea n. 2) ed i fili di messa a terra,
portandoli nel complesso per i condotti.
4. Utilizzando connettori di filo di misura
idonea, unire i fili come mostrato nella
Figura 4.
5. Chiudere e fissare la copertura del corpo
per i condotti.
6. Collegare il programmatore alla corrente elettrica e controllare il funzionamento del programmatore.
Se il programmatore non dovesse funzionare, scollegare la corrente al trasformatore e fare verificare
da un elettricista qualificato che non vi siano cortocircuiti.

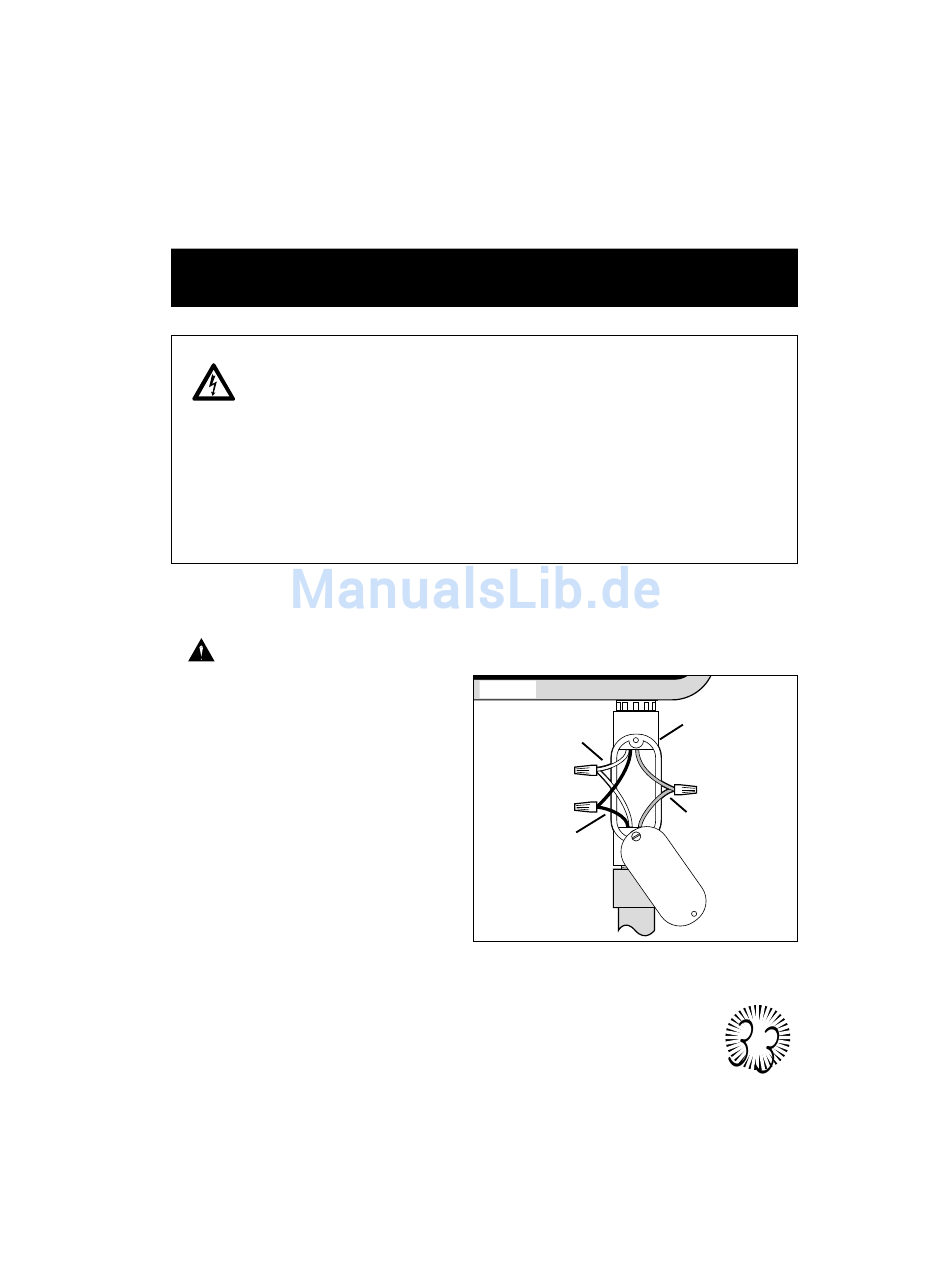

Figura 4
Neutro o linea n. 2 di
color bianco o blu
Filo di tensione o
linea n. 1 di color
nero o marrone
Complesso
del condotto
Filo a terra di color
verde o giallo/verde
