Lautsprecheranschlüsse
Der SR-800 weist zwei 5-Weg-Anschlussklemmen auf. Achten Sie auf
die Beibehaltung einer einheitlichen Polarität vom Verstärker zu den
Eingangsklemmen des Lautsprechers.
Verdrahten Sie jeden Lautsprecher einzeln für sich mit der Verstärker-Rack-
Position, was eine flexible Kabelführung ermöglicht.
1.

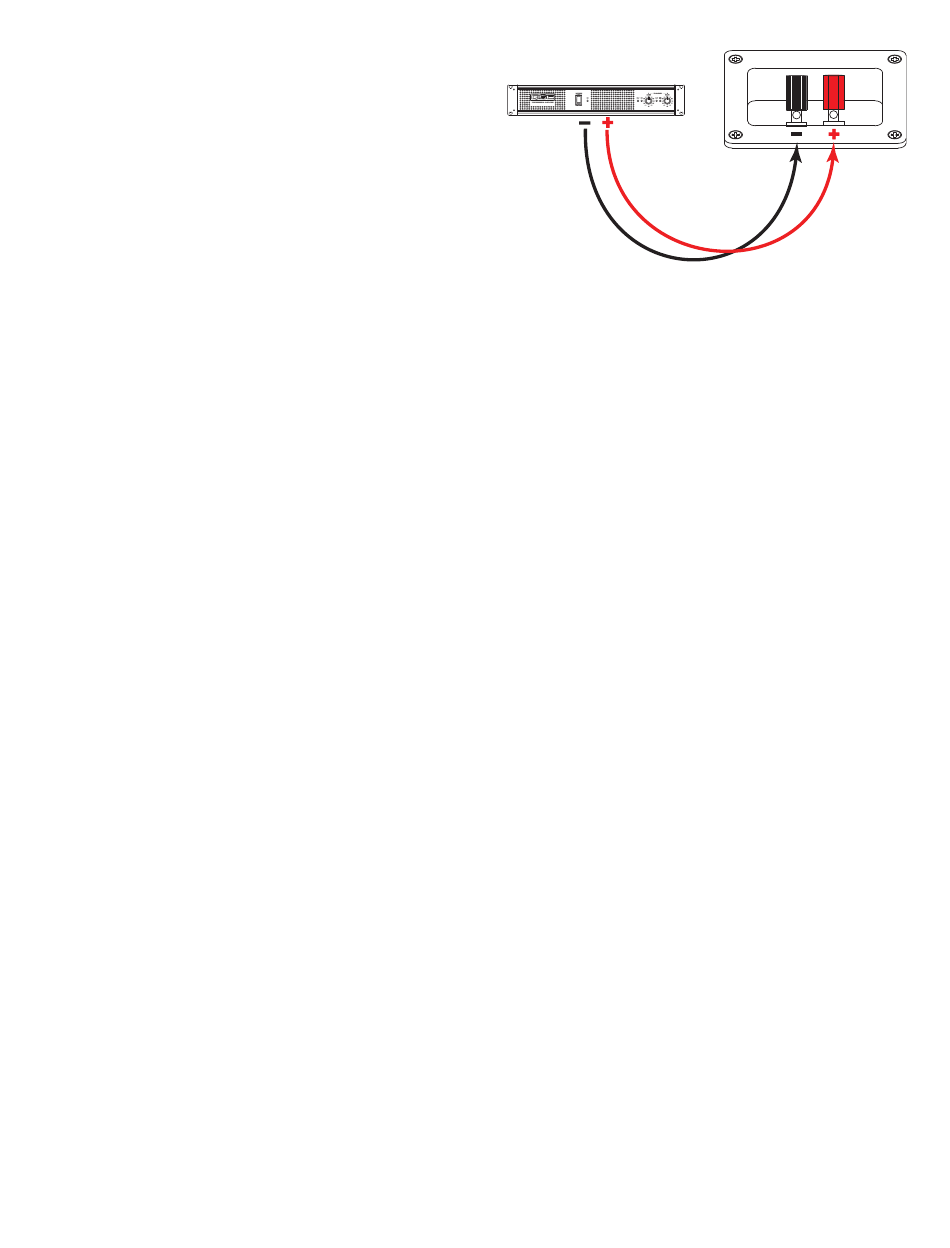

Verbinden Sie die Drähte von der Minusklemme (-) und der
Plusklemme (+) des Verstärkers mit der Minus-Anschlussklemme (-)
und der Plus-Anschlussklemme (+) des Lautsprechers.
2.
Ziehen Sie zur sicheren Befestigung der Drähte die Anschlussklemmen
fest an.
3.
Sichern Sie die Drähte unter Beachtung der erforderlichen
Zugentlastung.
Verstärker
5
— Abbildung 6 —
TD-001574-04-A1
