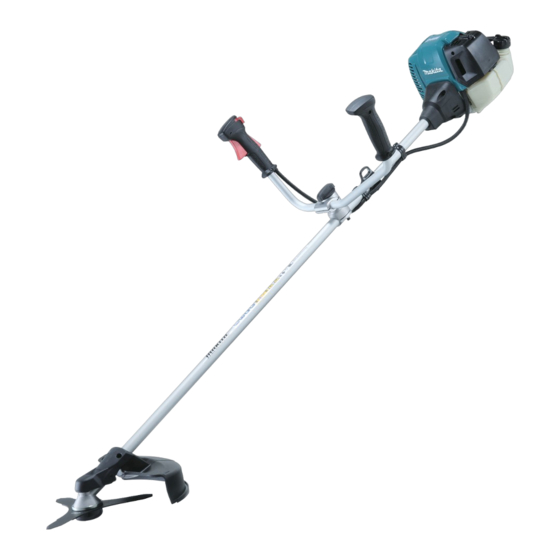

Makita EM4350UH Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Makita Anleitungen
  4. Rasenmäher
  5. EM4350UH
  6. Betriebsanleitung

Makita EM4350UH Betriebsanleitung

Vorschau ausblenden Andere Handbücher für EM4350UH:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Original Instruction Manual
Оригінальні інструкції з експлуатації
Oryginalna instrukcja obsługi
Manual de instrucţiuni original
Originalbetriebsanleitung
Eredeti használati útmutató
Pôvodný návod na obsluhu
Originální návod k obsluze
Important:
Read this instruction manual carefully before putting the Petrol Brushcutter into operation and strictly observe the safety regulations!
Preserve instruction manual carefully!
Важливо:
Уважно прочитайте цю інструкцію з експлуатації, перед тим як використовувати бензиновий кущоріз, та суворо дотримуйтеся правил
безпеки!
Зберігайте цю інструкцію з експлуатації!
Ważne:
Przeczytać uważnie niniejszą instrukcję obsługi przed uruchomieniem kosy spalinowej i ściśle przestrzegać przepisów dotyczących
bezpieczeństwa!
Przechowywać niniejszy podręcznik z należytą starannością!
Important:
Citiţi cu atenţie acest manual de instrucţiuni înainte de a pune în funcţiune motocositoarea pe benzină şi respectaţi cu stricteţe reglementările
privind siguranţa!
Păstraţi cu atenţie manualul de instrucţiuni!
Wichtig:
Lesen Sie vor Verwendung der Motorsense diese Betriebsanleitung aufmerksam durch und halten Sie die Sicherheitsbestimmungen strikt ein!
Bewahren Sie diese Betriebsanleitung sorgfältig auf!
Fontos:
A benzinmotoros bozótvágó első üzembe helyezése előtt figyelmesen olvassa át ezt a használati utasítást, és feltétlenül tartsa be a
biztonsági előírásokat!
Gondosan őrizze meg a használati utasítást!
Dôležité:
Pred použitím benzínového krovinorezu si pozorne prečítajte tento návod na obsluhu a striktne dodržiavajte bezpečnostné nariadenia!
Tento návod na obsluhu starostlivo uschovajte!
Důležité:
Před uvedením motorového křovinořezu do provozu si důkladně prostudujte tento návod k obsluze a pečlivě dodržujte bezpečnostní
směrnice!
Návod k obsluze pečlivě uschovejte!
EM4351UH
EM4350UH
EM4350LH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Makita EM4350UH

Inhaltszusammenfassung für Makita EM4350UH

  • Seite 1 Pred použitím benzínového krovinorezu si pozorne prečítajte tento návod na obsluhu a striktne dodržiavajte bezpečnostné nariadenia! Tento návod na obsluhu starostlivo uschovajte! Důležité: Před uvedením motorového křovinořezu do provozu si důkladně prostudujte tento návod k obsluze a pečlivě dodržujte bezpečnostní směrnice! Návod k obsluze pečlivě uschovejte! EM4351UH EM4350UH EM4350LH...

  • Seite 2: Inhaltsverzeichnis

    Thank you very much for purchasing the MAKITA Outdoor Power Equipment. Table of Contents Page We are pleased to recommend to you the MAKITA product which is the result of Symbols .................2 a long development program and many years of knowledge and experience.

  • Seite 3: Safety Instructions

    SAFETY INSTRUCTIONS General Instructions – Read this instruction manual to become familiar with handling of the equipment. Users insufficiently informed will risk danger to themselves as well as others due to improper handling. – It is recommended only to lend the equipment to people who have proven to be experienced.
  • Seite 4 Start the brushcutter only in accordance with the instructions. – Do not use any other methods for starting the engine! – Use the brushcutter and the tools only for such applications as specified. – Only start the engine, after the entire assembly is done. Operation of the device is only permitted after all the appropriate accessories are attached! –...

  • Seite 5: Method Of Operation

    Method of operation – Only use in good light and visibility. During the winter season beware of slippery or wet areas, ice and snow (risk of slipping). Always ensure a safe footing. – Never cut above waist height. – Never stand on a ladder. –...

  • Seite 6: First Aid

    Authorized Service Agent. Use only genuine spare parts and accessories released and supplied by MAKITA. Use of non-approved accessories and tools means increased risk of accidents. MAKITA will not accept any liability for accidents or damage caused by the use of non-approved cutting tools and fixing devices of cutting tools, or accessories.

  • Seite 7: Technical Data

    TECHNICAL DATA EM4351UH, EM4350UH, EM4350LH Model EM4351UH EM4350UH EM4350LH Handle type Bike handle Bike handle Loop handle Dimensions: length x width x height (without cutting tool) 1,812 x 618 x 528 1,812 x 635 x 460 1,812 x 339 x 250...

  • Seite 8: Designation Of Parts

    DESIGNATION OF PARTS EM4351UH EM4350UH EM4350LH DESIGNATION OF PARTS Fuel tank Recoil starter Air cleaner I-O and throttle lock switch (on/off) Spark plug Exhaust muffler Clutch case Rear grip Hanger Handle Throttle lever Control cable Shaft Protector (Cutting tool guard)

  • Seite 9: Mounting Of Handle

    Always wear protective gloves! CAUTION: Start the engine only after having assembled it completely. For model EM4351UH, EM4350UH Insert the shaft of the handle into the grip as shown. Grip Align the screw hole in the grip with the one in the shaft.

  • Seite 10: Mounting Of Protector

    MOUNTING OF PROTECTOR To meet the applicable safety provisions, only the tool/protector combinations as indicated in the table must be used. Be sure to use genuine MAKITA metal blades (including Cutter blade Protector for metal blades saw blade and cutter blade) or nylon cutting head.
  • Seite 11 – In use of the metal blade, fix the protector (3) to the clamp (2) with two bolts (1). NOTE: Tighten the right and left bolts evenly so that the gap between the clamp (2) and the protector (3) will be constant. Otherwise, the protector sometimes may not function as specified.

  • Seite 12: Mounting Of Metal Blade Or Nylon Cutting Head

    MOUNTING OF METAL BLADE OR NYLON CUTTING HEAD Be sure to use genuine MAKITA metal blades or nylon cutting head. – The metal blade must be well polished, free of cracks or breakage. If the metal blade hits against a stone during operation, stop the engine and check the blade immediately.

  • Seite 13: Before Start Of Operation

    BEFORE START OF OPERATION Inspection and refill of engine oil – Perform the following procedure, with the engine cooled down. – Assure that the engine is on a flat horizontal surface and confirm if the oil level is between the lower or upper limit of the oil indicator. –...
  • Seite 14 Note • Do not replace oil with the engine in a tilted position. • Filling with oil while engine is tilted leads to overfilling which causes oil contamination and/or white smoke. After refilling oil – Wipe with a rag any spilled oil immediately. REFUELING Handling of fuel It is necessary to handle fuel with utmost care.

  • Seite 15: Correct Handling Of Machine

    Adjust the strap length so that the metal blade will be kept parallel with the ground. Buckle For EM4351UH, EM4350UH Hold the harness on your back, attach it with the buckle, and adjust the length of the bands. NOTE: Be careful not to trap clothing, etc., in the buckle.

  • Seite 16: Points In Operation And How To Stop

    High speed Low speed Lock-off lever Throttle lever Low speed High speed EM4350UH EM4351UH EM4350LH 3) Choke lever Close the choke lever. CLOSE Choke opening: - Full closing in cold or when the engine is cold. - Full or half opening if the engine is a bit warm, such as restarting engine just after stopping during warm-up operation.
  • Seite 17 Pull the starter knob gently until a certain resistance is felt. Then, return the starter knob, and pull it strongly. Never pull the rope to the full extension. Once the starter knob is pulled, EM4350UH never release your hand immediately. Hold the starter knob until it returns to EM4350LH its original point.

  • Seite 18: Resharpening The Cutting Tool

    2) The cutting tool continues to rotate a while after stopping the engine. Wait until it stops completely. STOP EM4350UH EM4351UH EM4350LH ADJUSTMENT OF IDLE SPEED When it is necessary to adjust the idle speed, perform it by the carburetor adjusting screw.
  • Seite 19 Replacing the nylon cord (BUMP & FEED) WARNING: Make sure that the cover of the nylon cutting head is secured to Cover the housing properly as described below. Failure to properly secure the cover may cause the nylon cutting head to fly apart resulting in serious personal injury.
  • Seite 20 Replacing the nylon cord (ULTRA AUTO) Pull up 1. Put off cover from housing, pressing two cover locking tabs located oppositely Cover locking on side of the housing. 2. Take off tab knob and spool from the housing. Tab knob Spool 3.
  • Seite 21 7. Put in the cutting lines through the slot of eyelets. 8. Put the cover onto the housing, aligning the tabs on cover and the windows on housing. Make sure the cover is secured exactly to the housing. Outer Cover locking tab edge of cover locking tab and outer surface of the housing should be on same circumference.

  • Seite 22: Servicing Instructions

    SERVICING INSTRUCTIONS CAUTION: Before doing any work on the equipment, always stop the engine and pull the plug cap off the spark plug (see “checking the spark plug”). Always wear protective gloves! To ensure a long service life and to avoid any damage to the equipment, the following servicing operations should be performed at regular intervals.
  • Seite 23 5) Set the engine level, and gradually fill up to upper limit mark with new oil. 6) After filling, tightly secure oil cap, so that it will not loosen and cause leaks. If oil cap is not tightly secured, it may leak. POINTS ON OIL –...
  • Seite 24 SUPPLY OF GREASE TO GEAR CASE – Supply grease (Shell Alvania 2 or equivalent) to the gear case through the Gear case grease hole every 30 hours. (Genuine MAKITA grease may be purchased from your MAKITA dealer.) Grease hole CLEANING OF FUEL FILTER...

  • Seite 25: Storage

    REPLACEMENT OF FUEL PIPE Fuel pipe CAUTION: INFLAMMABLES STRICTLY PROHIBITED Interval of Cleaning and Inspection: Daily (every 10 operating hours) Replacement: Annually (every 200 operating hours) Replace the fuel pipe every year, regardless of operating frequency. Fuel leakage may lead to fire. If any leakage is detected during inspection, replace the fuel pipe immediately.
  • Seite 26 Operating time Before After Daily Before Corres- 200h Item operation refuleling (10h) storage ponding P Inspect/clean Engine oil Replace Tightening parts Inspect (bolt, nut) Clean/inspect — Fuel tank Drain fuel Throttle lever Check function — Stop switch Check function Cutting tool Inspect Idle speed Inspect/adjust...
  • Seite 27 TROUBLESHOOTING Before making a request for repairs, check for trouble by yourself. If any abnormality is found, control your machine according to the description of this manual. Never tamper or dismount any part contrary to the description. For repairs, contact Authorized Service Agent or local dealership. State of abnormality Probable cause (malfunction) Remedy...

  • Seite 28: Symbole

    (Originalanweisungen) Vielen Dank, dass Sie sich für den Kauf eines motorgetriebenen Werkzeugs Inhaltsverzeichnis Seite von MAKITA entschieden haben. Wir freuen uns, Ihnen die Motorsense von Symbole..............106 MAKITA anbieten zu können; unsere Produkte sind das Ergebnis eines langen Sicherheitsvorschriften ..........107 Entwicklungsprogramms und vieler Jahre an Erkenntnissen und Erfahrungen.

  • Seite 29: Sicherheitsvorschriften

    SICHERHEITSVORSCHRIFTEN Allgemeine Sicherheitsregeln – Lesen Sie diese Betriebsanleitung durch und machen Sie sich mit dem Umgang mit diesem Werkzeug vertraut. Unzureichend informierte Bediener können durch unsachgemäßen Umgang mit dem Werkzeug sich und andere gefährden. – Verleihen Sie das Werkzeug nur an Personen, die nachweislich über Erfahrungen im Umgang mit derartigen Werkzeugen verfügen.
  • Seite 30 Starten Sie die Motorsense nur gemäß den Anleitungen. – Starten Sie den Motor auf keine andere Weise! – Verwenden Sie die Motorsense und die Werkzeuge nur für die angegebenen Zwecke. – Starten Sie den Motor nur, wenn das Werkzeug vollständig zusammengebaut ist.

  • Seite 31: Handhabung

    Handhabung – Verwenden Sie das Werkzeug nur bei guten Licht- und Sichtverhältnissen. Achten Sie im Winter auf rutschige oder nasse Bereiche, z. B. auf vereiste oder schneebedeckte Flächen (Rutschgefahr). Sorgen Sie immer für einen sicheren Stand. – Schneiden Sie niemals über Hüfthöhe. –...

  • Seite 32: Erste Hilfe

    MAKITA freigegeben sind und geliefert werden. Die Verwendung nicht freigegebener Zubehörteile und Werkzeuge stellt eine erhöhte Unfallgefahr dar. MAKITA übernimmt keine Haftung für Unfälle oder Schäden, die durch die Verwendung nicht genehmigter Schneidwerkzeuge, Befestigungen der Schneidwerkzeuge und Zubehörteile verursacht werden.

  • Seite 33: Technische Daten

    TECHNISCHE DATEN EM4351UH, EM4350UH, EM4350LH Modell EM4351UH EM4350UH EM4350LH Typ des Griffs Fahrradgriff Fahrradgriff Bügelgriff Abmessungen: Länge x Breite x Höhe 1.812 x 618 x 528 1.812 x 635 x 460 1.812 x 339 x 250 (ohne Schneidwerkzeug) Gewicht (ohne Kunststoffschutz und Schneidwerkzeug) Volumen (Kraftstofftank) Volumen (Öltank)

  • Seite 34: Bezeichnung Der Bauteile

    BEZEICHNUNG DER BAUTEILE EM4351UH EM4350UH EM4350LH BEZEICHNUNG DER BAUTEILE Kraftstofftank Seilzugstarter Luftfilter EIN/AUS-Schalter und Schalter für Gashebelentriegelung Zündkerze Auspuffschalldämpfer Kupplungsgehäuse Hinterer Griff Einhänger Griff Gashebel Bowdenzug und Steuerkabel Welle Schutz (Schutz für Schneidwerkzeug) Getriebegehäuse / Kopfgehäuse Griffhalterung Kraftstoff-Tankdeckel Startergriff Abgasleitung...

  • Seite 35: Montieren Des Griffs

    Sie den Zündkerzenstecker von der Zündkerze. Tragen Sie immer Schutzhandschuhe! ACHTUNG: Stellen Sie vor dem Starten sicher, dass das Werkzeug wieder vollständig zusammengebaut ist. Für die Modelle EM4351UH, EM4350UH Setzen Sie den Stiel des Tragegriffs in den Handgriff ein, wie in der Abbildung Handgriff dargestellt.

  • Seite 36: Montieren Des Schutzes

    Verwenden Sie ausschließlich Original-Metallblätter bzw. Schneidblatt Schutz für Metallblätter einen Original-Nylon-Schneidkopf von MAKITA (gilt sowohl für Sägeblätter als auch für Schneidblätter). – Das Metallblatt muss gut geschliffen sein und darf keine Risse oder Brüche aufweisen. Falls das Metallblatt während des Betriebs gegen Steine schlägt, stoppen Sie den Motor...
  • Seite 37 – Befestigen Sie bei Verwendung eines Metallblatts den Schutz (3) mit Hilfe von zwei Schrauben (1) an der Klemme (2). HINWEIS: Ziehen Sie die rechte und linke Schraube gleichmäßig fest, sodass die Lücke zwischen der Klemme (2) und dem Schutz (3) gleich bleibt.

  • Seite 38: Montieren Des Metallblatts / Nylon-Schneidkopfs

    MONTIEREN DES METALLBLATTS / NYLON-SCHNEIDKOPFS Verwenden Sie ausschließlich originale Metallblätter / Nylon-Schneidköpfe von MAKITA. – Das Metallblatt muss gut geschliffen sein und darf keine Risse oder Brüche aufweisen. Falls das Metallblatt während des Betriebs gegen Steine schlägt, stoppen Sie den Motor und überprüfen Sie das Metallblatt sofort.

  • Seite 39: Vor Dem Betrieb

    VOR DEM BETRIEB Inspektion und Nachfüllen von Motoröl – Gehen Sie dazu, bei abgekühltem Motor, wie folgt vor. – Legen Sie das Werkzeug unbedingt auf einer ebenen Fläche ab und überprüfen Sie, ob der Ölstand zwischen der Untergrenze und der Obergrenze an der Ölstandsanzeige liegt.

  • Seite 40: Umgang Mit Kraftstoff

    Hinweis • Wechseln Sie das Öl nicht in geneigter Position des Motors. • Beim Auffüllen von Öl mit dem Motor in einer geneigten Position wird zu viel Öl aufgefüllt, und es kann zu Ölverschmutzungen und/oder Ölnebelbildung kommen. Nach dem Auffüllen von Öl –...

  • Seite 41: Richtige Handhabung Des Werkzeugs

    – Stellen Sie die Gurtlänge so ein, dass das Metallblatt parallel zum Boden geführt wird. Gurtschloss Für EM4351UH, EM4350UH Halten Sie den Gurt auf Ihrem Rücken, befestigen Sie den Gurt im Gurtschloss, und stellen Sie die Länge der Bänder ein.

  • Seite 42: Wichtige Betriebsschritte Und Stoppen Des Werkzeugs

    STOPP Hohe Drehzahl Niedrige Entriegelungshebel Drehzahl Gashebel Niedrige Hohe Drehzahl EM4350UH Drehzahl EM4351UH EM4350LH 3) Choke-Hebel Schließen Sie den Choke-Hebel. GESCHLOSSEN Öffnen des Chokes: – Bei kalten Temperaturen oder wenn der Motor kalt ist, ist der Choke völlig geschlossen. – Wenn der Motor bereits etwas warm ist, wie z. B. nach dem Neustart des Motors direkt nach dem Stoppen nach dem Aufwärmen, öffnen Sie den...
  • Seite 43 Schneidwerkzeug unbeabsichtigt zu drehen beginnt. Geben Sie kein Gas. Ziehen Sie leicht am Startergriff, bis Sie einen gewissen Widerstand spüren. EM4350UH Lassen Sie anschließend den Startergriff zurückwickeln, und ziehen Sie den EM4350LH Startergriff nun kräftig durch. Ziehen Sie das Starterseil niemals ganz heraus. Lassen Sie beim Ziehen den Startergriff niemals unvermittelt los.

  • Seite 44: Nachschärfen Des Schneidwerkzeugs

    2) Nach dem Stoppen des Motors rotiert das STOPP Schneidwerkzeug eine gewisse Zeit lang nach. Warten Sie, bis das Schneidwerkzeug vollständig angehalten hat. EM4350UH EM4351UH EM4350LH EINSTELLEN DER LEERLAUFDREHZAHL Passen Sie die Leerlaufdrehzahl bei Bedarf mit Hilfe der Vergaser-Einstellschraube an.
  • Seite 45 Ersetzen des Nylonfadens (BUMP & FEED) WARNUNG: Vergewissern Sie sich, dass die Abdeckung des Nylon- Abdeckung Schneidkopfes ordnungsgemäß auf dem Gehäuse gesichert ist (siehe folgende Beschreibung). Bei unsachgemäß gesicherter Abdeckung kann der Nylon-Schneidkopf auseinanderfliegen und schwere Verletzungen verursachen. Laschen Drücken Sie die Laschen am Gehäuse und ziehen Sie die Abdeckung nach Drücken Drücken oben ab.
  • Seite 46 Ersetzen des Nylonfadens (ULTRA AUTO) 1. Schieben Sie die Abdeckung vom Gehäuse; drücken Sie dazu die zwei Abziehen Haltelasche Haltelaschen der Abdeckung, die sich am Gehäuse gegenüber liegen. der Abdeckung 2. Nehmen Sie Stoßknauf und Spule vom Gehäuse ab. Stoßknauf Spule 3.
  • Seite 47 7. Führen Sie die Schneidfäden durch den Schlitz der Seilführung ein. 8. Stecken Sie die Abdeckung auf das Gehäuse, richten Sie die Laschen an Haltelasche der der Abdeckung und am Gehäusefenster aus. Stellen Sie sicher, dass die Abdeckung Abdeckung exakt am Gehäuse gesichert ist. Die Außenkante der Haltelasche der Abdeckung und die Außenfläche des Gehäuses müssen bündig abschließen.

  • Seite 48: Wartungsanweisungen

    WARTUNGSANWEISUNGEN ACHTUNG: Stoppen Sie vor allen Arbeiten am Werkzeug den Motor und ziehen Sie den Zündkerzenstecker von der Zündkerze (siehe „Überprüfen der Zündkerze“) ab. Tragen Sie immer Schutzhandschuhe! Führen Sie die folgenden Wartungsarbeiten regelmäßig durch, um eine lange Lebenszeit des Werkzeugs zur erzielen und Beschädigungen am Werkzeug zu vermeiden.
  • Seite 49 5) Legen Sie das Werkzeug waagerecht ab und füllen Sie nach und nach Frischöl bis zur Markierung der Obergrenze auf. 6) Ziehen Sie nach dem Auffüllen den Öldeckel fest, so dass sich dieser nicht löst und ein Auslaufen von Öl verursacht. Falls der Öldeckel nicht sicher festgezogen ist, kann Öl auslaufen.

  • Seite 50: Ansaugkopf Im Kraftstofftank

    GETRIEBEGEHÄUSE Getriebegehäuse – Bringen Sie alle 30 Betriebsstunden Schmierfett (Shell Alvania 2 oder gleichwertig) durch das Schmierloch in das Getriebegehäuse ein. (Original- Schmierloch MAKITA-Schmierfett erhalten Sie bei Ihrem MAKITA-Händler.) REINIGEN DES KRAFTSTOFFFILTERS WARNUNG: OFFENE FLAMMEN STRENGSTENS Kraftstoffleitung VERBOTEN! Schlauchklemme Zeitraum für Reinigung und Inspektion: Monatlich (alle 50 Betriebsstunden) Ansaugkopf im Kraftstofftank –...

  • Seite 51: Aufbewahrung

    AUSTAUSCHEN DER KRAFTSTOFFLEITUNG Kraftstoffleitung ACHTUNG: OFFENE FLAMMEN STRENGSTENS VERBOTEN! Zeitraum für Reinigung und Inspektion: Täglich (alle 10 Betriebsstunden) Austausch: Jährlich (alle 200 Betriebsstunden) Tauschen Sie die Kraftstoffleitung, unabhängig von der Betriebsdauer, jährlich aus. Kraftstofflecks können einen Brand verursachen. Falls Sie bei der Inspektion ein Leck entdecken, tauschen Sie die Kraftstoffleitung sofort aus.
  • Seite 52 Betriebsdauer Nach dem Täglich Vor dem Siehe 30 h 50 h 200 h Betrieb Betanken (10 h) Lagern Seite Position Inspizieren / Reinigen Motoröl Wechseln Festziehen von Teilen Inspizieren (Schraube, Mutter) Reinigen / — Inspizieren Kraftstofftank Kraftstoff ablassen Funktion Gashebel —...
  • Seite 53 FEHLERSUCHE Überprüfen Sie ein Problem selbst, bevor Sie eine Reparatur in Auftrag geben. Falls eine Anomalität auftritt, kontrollieren Sie das Werkzeug anhand der Beschreibung in diesem Handbuch. Gebrauchen Sie das Werkzeug nicht zweckentfremdet, und demontieren Sie Teile ausschließlich wie erläutert. Wenden Sie sich zwecks Reparaturen an ein autorisiertes Servicezentrum oder einen Vertreter vor Ort. Anomalität Mögliche Ursache (Fehlfunktion) Abhilfe...

  • Seite 54: Szimbólumok

    Magyar (Eredeti útmutató) Köszönjük, hogy a MAKITA szerszámgépet választotta. Nagy öröm Tartalomjegyzék Oldal számunkra, hogy bemutathatjuk a MAKITA szerszámgépet, amely egy hosszú Szimbólumok .............132 fejlesztési program eredménye, és több év alatt felhalmozódott ismeretanyag Biztonsági utasítások..........133 felhasználásával készült. Kérjük olvassa el ezt a füzetet, ami részletesen bemutatja azokat a pontokat, Típus műszaki adataii ..........137...

  • Seite 55: Biztonsági Utasítások

    BIZTONSÁGI UTASÍTÁSOK Általános tudnivalók – Olvassa el a használati utasítást, hogy megismerkedjen a gép kezelésével. A hiányos ismeretekkel rendelkező kezelő a helytelen kezelés miatt saját magára és más személyekre is veszélyt jelent. – Csak olyan embereknek adja kölcsön a gépet, akik bizonyítottan tapasztaltak annak használatában.
  • Seite 56 A bozótvágót csak az utasításban leírtak szerint indítsa be. – Ne használjon más módszert a motor beindítására! – A bozótvágót és a szerszámokat csak a megadott alkalmazásra használja. – A motort csak a teljes összeszerelés után indítsa be. A gépet csak az összes megfelelő...

  • Seite 57: Karbantartási Útmutató

    A használat módja – Csak jó megvilágítás és látási viszonyok mellett használja a gépet. Télen figyeljen a csúszós vagy nedves területekre, a jégre és a hóra (csúszásveszély). Mindig biztosan álljon a talajon. – Soha ne végezzen vágást derékmagasság felett. – Soha ne álljon létrára.

  • Seite 58: Ek Megfelelőségi Nyilatkozat

    A felhasználó által csak azok a karbantartási és javítási munkák végezhetők, amelyek a használati utasításban szerepelnek. Minden más műveletet a hivatalos szervizzel kell elvégeztetni. Csak eredeti, a MAKITA által kiadott és szállított alkatrészeket és tartozékokat használjon. A nem engedélyezett tartozékok és szerszámok használata növeli a balesetveszélyt.
  • Seite 59 AZ EM4351UH, EM4350UH, EM4350LH TÍPUS MŰSZAKI ADATAI Típus EM4351UH EM4350UH EM4350LH Markolat típusa Kerékpár markolat Kerékpár markolat Kengyel markolat Méretek: hosszúság x szélesség x magasság 1812 x 618 x 528 1812 x 635 x 460 1812 x 339 x 250 (vágószerszám nélkül)

  • Seite 60: Alkatrészek Megnevezése

    ALKATRÉSZEK MEGNEVEZÉSE EM4351UH EM4350UH EM4350LH ALKATRÉSZEK MEGNEVEZÉSE Üzemanyagtartály Berántószerkezet Légszűrő I-O és gázkarreteszelő kapcsoló (be/ki) Gyújtógyertya Kipufogó hangtompítója Tengelykapcsoló ház Hátsó fogantyú Akasztó Markolat Gázkar Vezérlőkábel Tengely Védőburkolat (vágószerszám védőburkolat) Fogaskerékház/Fej Markolattartó Üzemanyagtartály-sapka Indítógomb Kipufogócső Olajbetöltő sapka...

  • Seite 61: A Fogantyú Felszerelése

    Mindig viseljen védőkesztyűt! VIGYÁZAT: A motort csak teljesen összeszerelt állapotában indítsa be. EM4351UH, EM4350UH típusok esetében Illessze a fogantyú tengelyét a markolatba az ábra szerint. Markolat Igazítsa össze a markolaton található furatot a tengelyen található furattal.

  • Seite 62: A Védőburkolat Felszerelése

    A VÉDŐBURKOLAT FELSZERELÉSE A vonatkozó biztonsági előírások betartásához csak a táblázatban megadott szerszám/burkolat kombinációk használhatók. Kizárólag eredeti MAKITA fémkéseket (fűrészlapokat és a Védőburkolat a fém Vágókés vágókéseket) és a nejlonszálas vágófejeket használjon. késekhez – A fémkésnek jól polírozottnak, karcolás- vagy törésmentesnek kell lennie.
  • Seite 63 – Fém vágókés használata esetén rögzítse a védőburkolatot (3) két csavarral (1) a rögzítőelemhez (2). MEGJEGYZÉS: Egyenletesen húzza meg a jobb és a bal oldali csavarokat, hogy a rögzítőelem (2) és a védőburkolat (3) közötti hézag egyforma legyen. Ellenkező esetben előfordulhat, hogy a védőburkolat nem a kívánt módon fog működni.

  • Seite 64: A Fémkés Vagy A Nejlonszálas Vágófej Felszerelése

    A FÉMKÉS VAGY A NEJLONSZÁLAS VÁGÓFEJ FELSZERELÉSE Csak eredeti MAKITA fémkéseket vagy nejlonszálas vágófejet használjon. – A fémkésnek jól polírozottnak, karcolás- vagy törésmentesnek kell lennie. Ha a fémkés használat közben kőbe ütközik, azonnal állítsa le a motort, és ellenőrizze a kést.

  • Seite 65: A Használat Megkezdése Előtt

    A HASZNÁLAT MEGKEZDÉSE ELŐTT A motorolaj ellenőrzése és feltöltése – A következő műveletet lehűlt motornál kell végezni. – A motort helyezze vízszintes felületre és ellenőrizze, hogy az olajszint a szintjelző alsó és felső értéke között van-e. – Ha az olajszint az alsó határérték alatt van, vegye le az olajbetöltő sapkát, és töltsön bele olajat. –...
  • Seite 66 Megjegyzés • Ne cseréljen olajat a motor megdöntött helyzetében. • Ha a motor megdöntött helyzetében tölt be olajat, az olaj elszennyeződhet, és/vagy fehér füstölés léphet fel. Az olajbetöltés után – Egy ronggyal azonnal törölje le a kiömlött olajat. TANKOLÁS Az üzemanyag kezelése Az üzemanyag kezelése különös odafigyelést igényel.

  • Seite 67: A Gép Helyes Kezelése

    Úgy állítsa be a vállszíj hosszát, hogy a fémkés a talajjal párhuzamos legyen. Csat EM4351UH, EM4350UH típus esetében Tartsa a vállhevedert a hátán, csatlakoztassa a csattal, és állítsa be a szíjak hosszát. MEGJEGYZÉS: Ügyeljen arra, hogy ruha vagy hasonló ne akadjon a csatba.

  • Seite 68: A Használatra Vonatkozó Előírások És A Leállítás Módja

    HASZNÁLAT LEÁLLÍTÁS Magas fordulatszám Alacsony Reteszelő fordulatszám Gázkar Alacsony Magas EM4350UH fordulatszám fordulatszám EM4351UH EM4350LH 3) Hidegindító szelep Zárja be a hidegindító szelepet. ZÁRT Hidegindító szelep nyitása: - Hidegen vagy hideg motornál teljesen zárja be. - Teljesen vagy félig nyissa ki, ha a motort egy kicsit meleg, például a motor újraindításkor vagy bemelegítés utáni leállítás során.
  • Seite 69 Óvatosan húzza a berántófogantyút addig, amíg ellenállást nem érez. Ezután engedje vissza a fogantyút, és erősen húzza meg. Soha ne húzza ki teljesen a kötelet. Amikor kihúzta a berántófogantyút, ne EM4350UH engedje ki azonnal a kezéből. Addig tartsa a berántófogantyút, amíg vissza EM4350LH nem tér az eredeti pontba.

  • Seite 70: A Vágóeszköz Újraélezése

    LEÁLLÍTÁS 2) A vágószerszám a motor leállítása után még egy ideig forog. Várja meg, amíg teljesen leáll. LEÁLLÍTÁS EM4350UH EM4351UH EM4350LH AZ ALAPJÁRAT BEÁLLÍTÁSA Amikor be kell állítani az alapjárati fordulatszámot, azt a karburátor szabályozó csavarjával végezze el.
  • Seite 71 A nejlonszál cseréje (ütközéses adagolás – BUMP & FEED) FIGYELEM: Ellenőrizze, hogy a nejlonszálas vágófej burkolata megfelelően Fedél hozzá van-e erősítve a házhoz az alábbiak szerint. A burkolat megfelelő hozzáerősítésének elmulasztása következtében a nejlonszálas vágófej elrepülhet, amely súlyos személyi sérülést okozhat.
  • Seite 72 A nejlonszál cseréje (ULTRA AUTO) 1. A burkolat két oldalán található házrögzítő fülek lenyomásával húzza le a Húzza fel A védőburkolat védőt a burkolatról. rögzítőfüle 2. Vegye le az érintőgombot és az orsót a házról. Érintőgomb Orsó 3. A vágószál két végét tegye belülről az orsó külső peremein található Egy furat van a nyílásokba.
  • Seite 73 7. A vágószálat vezesse át a fülek nyílásán. 8. A védőt tegye a házra, állítsa a megfelelő helyzetbe a védőn lévő füleket és a A védőburkolat házon levő nyílást. Ellenőrizze, hogy a védőburkolat pontosan van-e rögzítve rögzítőfüle a házon. A védő rögzítőfülének külső éle és a ház külső felülete ugyanazon a kerületen legyen.

  • Seite 74: Karbantartási Utasítások

    KARBANTARTÁSI UTASÍTÁSOK VIGYÁZAT: A gépen végzett munka előtt minden esetben le kell állítani a motort, és le kell húzni a gyújtókábelt (lásd „A gyújtógyertya ellenőrzése” című fejezetet). Mindig viseljen védőkesztyűt! A gép hosszú élettartama és a berendezés károsodásának megelőzése érdekében szabályos időközönként el kell végezni a következő szervizműveleteket.
  • Seite 75 5) Állítsa a motort vízszintes helyzetbe, és fokozatosan töltse bele az új olajat a felső szintjelzésig. 6) Feltöltés után olyan szorosan húzza meg az olajbetöltő sapkát, hogy ne lazuljon meg és ne szivárogjon. Ha az olajbetöltő sapka nincs szorosan meghúzva, akkor szivárgás léphet fel.
  • Seite 76 (nagyfeszültségű áramütés veszélye). KENŐZSÍR ADAGOLÁSA A FOGASKERÉKHÁZBA – 30 üzemóránként adagoljon (Shell Alvania 2 vagy azzal egyenértékű) Fogaskerékház kenőzsírt a fogaskerékházba a zsírzónyíláson át. (Eredeti MAKITA kenőzsír a MAKITA forgalmazótól szerezhető be.) Zsírzónyílás AZ ÜZEMANYAGSZŰRŐ TISZTÍTÁSA FIGYELEM: ÉGHETŐ ANYAGOK HASZNÁLATA Üzemanyagcső...

  • Seite 77: Tárolás

    AZ ÜZEMANYAGCSŐ CSERÉJE Üzemanyagcső VIGYÁZAT: ÉGHETŐ ANYAGOK HASZNÁLATA SZIGORÚAN TILOS Tisztítási és átvizsgálási intervallum: Naponta (10 üzemóránként) Csere: Évente (200 üzemóránként) Az üzemanyagcsövet a gép használatától függetlenül minden évben cserélje ki. Az üzemanyagszivárgás tüzet okozhat. Ha átvizsgáláskor bármilyen szivárgást észlel, azonnal cserélje ki az üzemanyagcsövet.
  • Seite 78 Használati idő Üzemeltetés Üzemanyag- Naponta Tárolás Megfelelő 30 ó 50 ó 200 ó Elem előtt betöltés után (10 ó) előtt oldal Átvizsgálás/ tisztítás Motorolaj Csere Alkatrészek meghúzása Átvizsgálás (csavar, csavaranya) Tisztítás/ — átvizsgálás Üzemanyagtartály Üzemanyag leeresztése Működés Gázkar — ellenőrzése Működés Leállítás kapcsoló...
  • Seite 79 HIBAELHÁRÍTÁS Mielőtt a gép javítását kéri, próbálja megállapítani a hibát. Ha bármilyen szokatlan dolgot észlelt, a kézikönyvben leírtak szerint irányítsa a gépet. Soha ne nyúljon bele és ne szereljen szét semmilyen alkatrészt a leírástól eltérő módon. A javításhoz lépjen kapcsolatba a hivatalos szervizzel vagy a helyi forgalmazóval.
  • Seite 80 Makita Corporation Anjo, Aichi, Japan www.makita.com 885118-979...
