МОНТАЖ
Монтаж
f Подключить соединительный кабель питания к соеди-
нительной клемме сети (см. главу «Технические харак-
теристики / Электрическая схема»). Напряжение сети
должно совпадать с указанным на табличке.

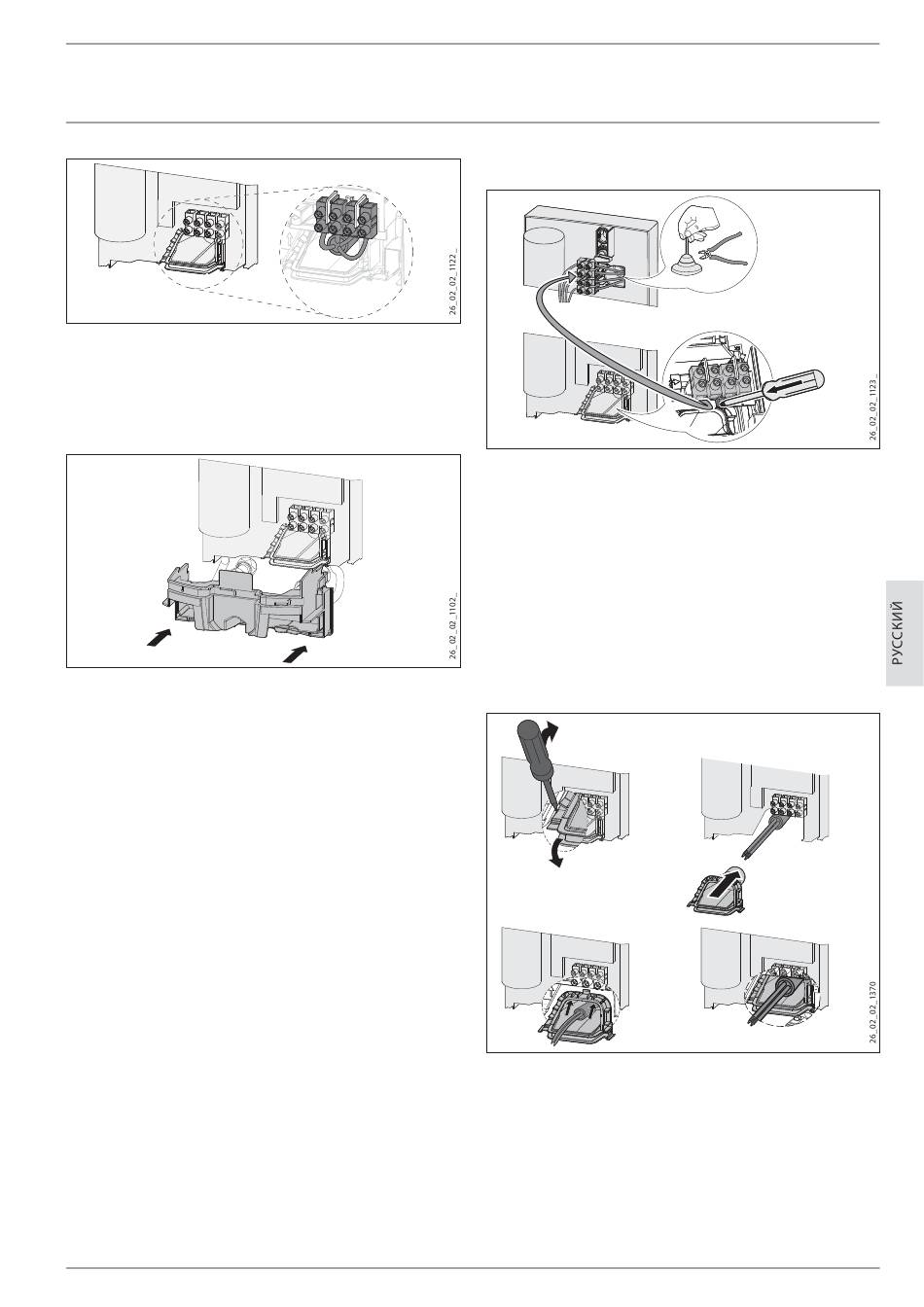

10.1 Завершить монтаж
f Смонтировать нижнюю часть задней стенки. Следить
за тем, чтобы нижняя часть задней стенки зафиксиро-
валась со щелчком.
f Выровнять смонтированный прибор по отвесу. Осво-
бодить крепежную головку, правильно расположить
электрический разъем на задней стенке. Снова затя-
нуть крепежную головку. Если задняя панель прибора
не прилегает к стене, можно закрепить прибор в ниж-
ней части дополнительным винтом.
10.2 Варианты монтажа
- Электроподключение скрытое, сверху
- большие поперечные сечения при электроподключе-
нии снизу
- Подлключение реле сброса нагрузки
- Открытый монтаж трубопроводов подачи воды
- Открытый монтаж трубопроводов с припаиваемым /
обжимным фитингом
- Открытая прокладка трубопроводов подачи воды,
монтаж крышки прибора
- Монтаж нижней части задней панели
- Использование имеющейся планки для подвешивания
при замене прибора
- Установка с закладкой в керамическую плитку
www.stiebel-eltron.com
Электроподключение скрытое, сверху
f Надрезать защитный колпачок наконечника провода
соединительного кабеля питания.
f Нажмите вниз фиксаторы для крепления соединитель-
ной клеммы сети и вытащите клемму.
f Переместите соединительную клемму сети в приборе
сверху вниз. Закрепить клемму сетевого питания, для
этого сдвинуть фиксатор снизу.
большие поперечные сечения при
электроподключении снизу
При использовании больших поперечных сечений кабе-
ля кабельный наконечник может быть установлен после
монтажа прибора.
1.
3.
f До начала монтажа прибора следует выдавить за-
щитный колпачок наконечника провода с помощью
отвертки.
f Наденьте втулку на соединительный кабель питания.
Если сечение кабеля превышает 6 мм² , необходимо
расширить отверстие в кабельном наконечнике.
f Вставить защитный колпачок наконечника провода в
заднюю стенку до фиксации колпачка.
2.
4.
HDB-E Si | 71
