INSTALLATION
Montage

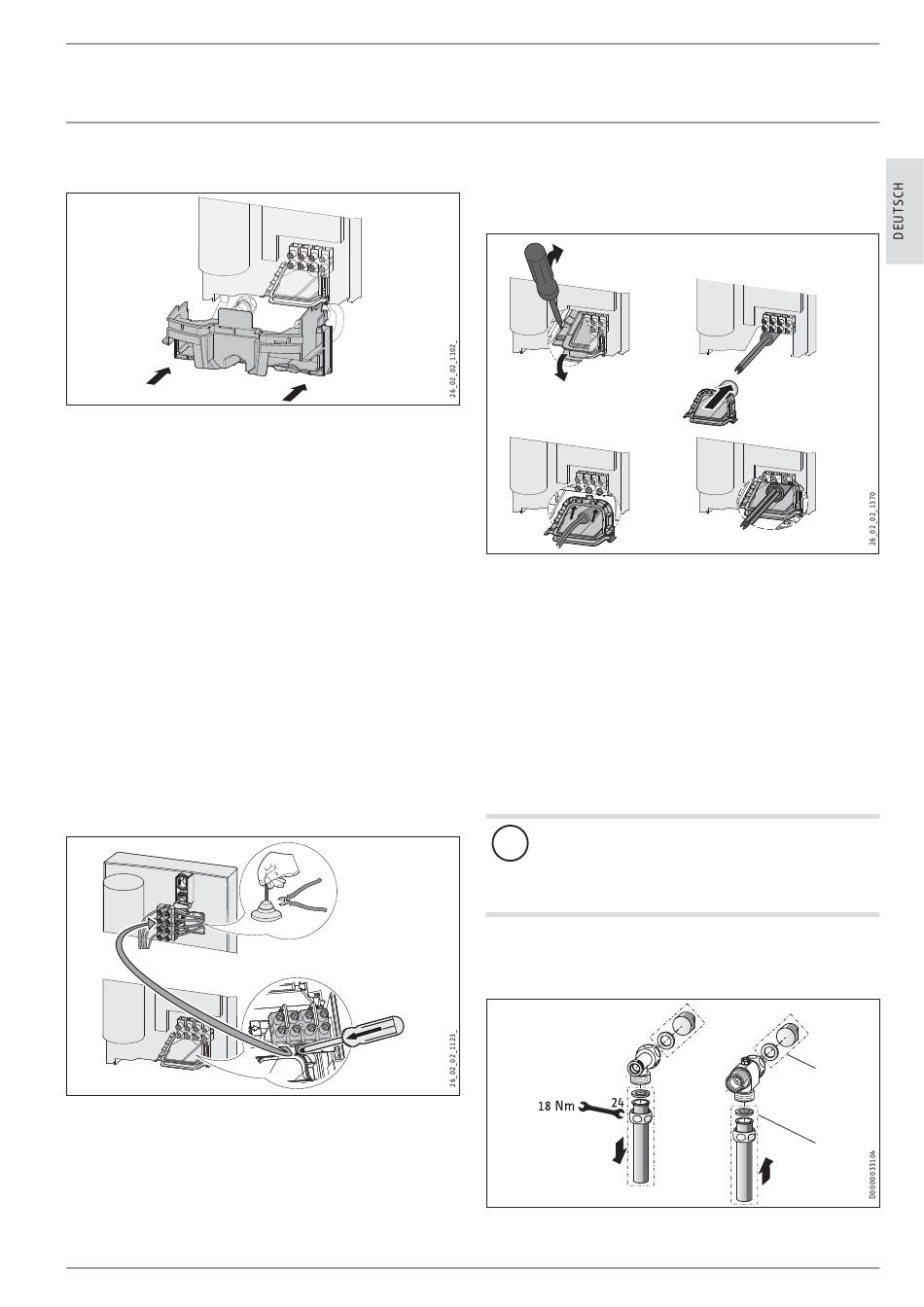

10.1 Montage abschließen
f Montieren Sie das Rückwandunterteil. Achten Sie darauf,
dass das Rückwandunterteil einrastet.
f Richten Sie das montierte Gerät aus. Lösen Sie den Be-
festigungsknebel, richten Sie den Elektroanschluss und die
Rückwand aus. Drehen Sie den Befestigungsknebel wieder
fest. Liegt die Geräterückwand nicht an, können Sie das Gerät
unten mit einer zusätzlichen Schraube befestigen.

10.2 Montage-Alternativen

- Elektroanschluss Unterputz oben
- große Leiterquerschnitte beim Elektroanschluss unten
- Anschluss eines Lastabwurfrelais
- Wasserinstallation Aufputz
- Wasserinstallation Aufputz mit Lötanschluss / Pressfitting
- Wasserinstallation Aufputz, Gerätekappe montieren
- Montage Rückwand-Unterteil
- Verwendung der vorhandenen Aufhängeleiste bei
Geräteaustausch
- Installation bei Fliesenversatz
Elektroanschluss Unterputz oben
f Schneiden Sie die Kabeltülle für das Elektroanschlusskabel
auf.
f Drücken Sie den Rasthaken zur Befestigung der Netzan-
schlussklemme herunter und ziehen Sie diese heraus.
f Versetzen Sie die Netzanschlussklemme im Gerät von unten
nach oben. Befestigen Sie die Netzanschlussklemme, indem
Sie sie unter den Rasthaken schieben.
www.stiebel-eltron.com
Große Leiterquerschnitte beim Elektroanschluss unten
Bei Verwendung von großen Leiterquerschnitten können Sie die
Kabeltülle nach der Montage des Gerätes montieren.
1.
3.
f Vor der Montage des Gerätes drücken Sie die Kabeltülle mit
Hilfe eines Schraubendrehers heraus.
f Schieben Sie die Kabeltülle über das Elektroanschlusskabel.
Bei einem Querschnitt > 6 mm² vergrößern Sie das Loch in
der Kabeltülle.
f Schieben Sie die Kabeltülle in die Rückwand und rasten die
Kabeltülle ein.
Anschluss eines Lastabwurfrelais
Setzen Sie das Lastabwurfrelais in Kombination mit anderen
Elektrogeräten, z. B. Elektrospeicherheizgeräten, in der Elektro-
verteilung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlauf-
erhitzers. Das Lastabwurfrelais erhalten Sie als Zubehör.
Sachschaden
!
Schließen Sie die Phase, die das Lastabwurfrelais
schaltet, an die gekennzeichnete Klemme der Netzan-
schlussklemme im Gerät an (siehe Kapitel „Technische
Daten / Elektroschaltplan").
Wasserinstallation Aufputz
Armaturen, siehe Kapitel „Gerätebeshreibung / Zubehör".
1 Wasserstopfen
2 Aufputz-Druckarmatur
2.
4.
1
2
HDB-E Si | 9
