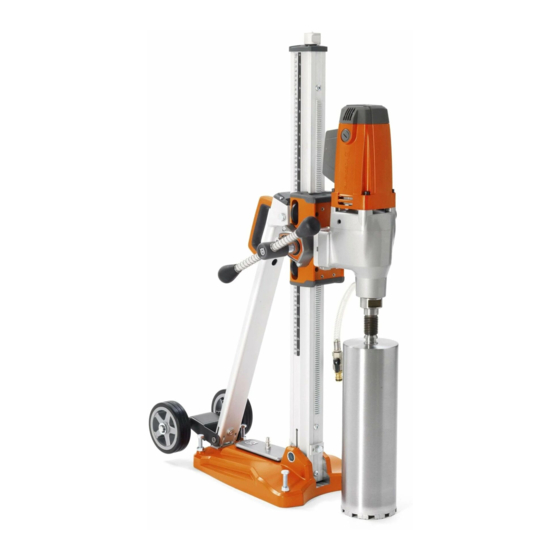

Husqvarna DMS 240 Bedienungsanweisung
  1. Anleitungen
  2. Marken
  3. Husqvarna Anleitungen
  4. Schleifmaschinen
  5. DMS 240
  6. Bedienungsanweisung

Husqvarna DMS 240 Bedienungsanweisung

Vorschau ausblenden Andere Handbücher für DMS 240:
Inhaltsverzeichnis

Werbung

Quicklinks

Operator's manual
GB
Please read the operator's manual carefully and make sure you
understand the instructions before using the machine.
Manual de
ES
DMS 240
instrucciones
Lea detenidamente el manual de instrucciones y asegúrese de
entender su contenido antes de utilizar la máquina.
Bedienungsanweisung
DE
Lesen Sie die Bedienungsanweisung sorgfältig durch und machen
Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
G G G G B B B B E E E E S S S S D D D D E E E E F F F F R R R R
Manuel d'utilisation
FR
Lire attentivement et bien assimiler le manuel d'utilisation avant
d'utiliser la machine.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna DMS 240

Inhaltszusammenfassung für Husqvarna DMS 240

  • Seite 1 Operator’s manual Please read the operator’s manual carefully and make sure you understand the instructions before using the machine. Manual de DMS 240 instrucciones Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina.

  • Seite 2: Symbolerklärung

    SYMBOLERKLÄRUNG Symbole am Gerät: Symbole in der Bedienungsanweisung: WARNUNG! Das Gerät kann falsch oder nachlässig angewendet gefährlich sein und Kontrollen und/oder Wartungsarbeiten zu schweren oder gar lebensgefährlichen sind bei abgeschaltetem Motor und Verletzungen des Benutzers oder anderer abgezogenem Stecker durchzuführen. Personen führen.

  • Seite 3: Inhaltsverzeichnis

    INHALT Inhalt SYMBOLERKLÄRUNG Symbole am Gerät: ............Symbole in der Bedienungsanweisung: ....... INHALT Inhalt ................WAS IST WAS? Bestandteile der Bohrmaschine ........WAS IST WAS? Bestandteile des Ständers ........... SICHERHEITSVORSCHRIFTEN Maßnahmen vor der Verwendung einer neuen Bohrmaschine .............. Persönliche Schutzausrüstung ........Sicherheitsausrüstung des Gerätes ......

  • Seite 4: Was Ist Was

    WAS IST WAS? Bestandteile der Bohrmaschine 1 Schalter 5 Schaltung 2 Kohlebürstenabdeckung 6 Wasseranschluss 3 Befestigung für Ständer 7 FI-Schutzschalter 4 Bohrspindel 8 Bedienungsanweisung 38 – German...

  • Seite 5: Was Ist Was

    WAS IST WAS? Bestandteile des Ständers 1 Sicherungsschraube 12 Getriebe 2 Bohrsäule 13 Rack 3 Tiefen- und Neigungsskala 14 Radsatz (ausbaubar) 4 Vertikale und horizontale Ebenenanzeige 15 Stellschrauben 5 Schlitten 16 Basisplatte mit integrierter Vakuumfunktion 6 Befestigungsschraube, Abwinklung der Bohrsäule 17 Schnellkupplung für Vakuum 7 Tragegriff 18 Vakuumabdeckung...

  • Seite 6: Sicherheitsvorschriften

    überprüfen und notwendige Einstellungen und Reparaturen vornehmen. • Eng anliegende, kräftige und bequeme Kleidung tragen, Husqvarna Construction Products ist stets bestrebt, die die volle Bewegungsfreiheit gewährt. Konstruktion der Produkte zu verbessern. Husqvarna behält sich daher das Recht vor, ohne vorherige Ankündigung und ohne weitere Verpflichtungen Konstruktionsänderungen...

  • Seite 7: Sicherheitsausrüstung Des Gerätes

    SICHERHEITSVORSCHRIFTEN Sicherheitsausrüstung des Gerätes FI-Schutzschalter FI-Schutzschalter dienen zum Schutz vor einem elektrischen In diesem Abschnitt werden einzelnen Teile der Defekt. Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung Die LED zeigt an, dass der FI-Schutzschalter aktiv ist und das ausgeführt werden sollen, um sicherzustellen, dass sie Gerät eingeschaltet werden kann.

  • Seite 8: Allgemeine Sicherheitsvorschriften

    SICHERHEITSVORSCHRIFTEN Allgemeine Sicherheitsvorschriften Elektrische Sicherheit WARNUNG! An elektrisch betriebenen WARNUNG! Lesen Sie sämtliche Geräten besteht stets die Gefahr von Sicherheitshinweise und Anweisungen elektrischen Schlägen. Ungünstige durch. Die Nichtbeachtung der Witterungsbedingungen sowie einen Warnhinweise und Anweisungen kann Körperkontakt mit Blitzableiter und Stromschlag, Brand und/oder schwere metallischen Gegenständen vermeiden.

  • Seite 9: Persönliche Sicherheit

    SICHERHEITSVORSCHRIFTEN Persönliche Sicherheit Verwendung und Pflege • Niemals mit einem defekten Gerät arbeiten. Die Wartungs-, Kontroll- und Serviceanweisungen in dieser WARNUNG! Bei Arbeiten an Produkten mit Bedienungsanweisung sind sorgfältig zu befolgen. beweglichen Teilen herrscht stets Gewisse Wartungs- und Servicemaßnahmen sind von Klemmgefahr.

  • Seite 10: Vorstellung

    Recht vor, ohne vorherige Ankündigung und ohne weitere Verpflichtungen Konstruktionsänderungen einzuführen. • Beim Modell DMS 240 handelt es sich um eine elektrische Bohrmaschine, die zum Bohren in Beton, Backstein und diversen Steinmaterialien vorgesehen ist. • Die Bohrmaschine ist modular aufgebaut und einfach zu montieren.

  • Seite 11: Montage

    MONTAGE Einpassen des Rad-Kits Befestigen mit Expander oder Anker Passen Sie den Radsatz in die Halterung auf der Rückseite WICHTIG! Beim Bohren in Dächer dürfen nur Expander der Grundplatte ein, und ziehen Sie die Schrauben fest. und Anker verwendet werden, die für Oberflächen unter Zugbelastung geeignet sind.

  • Seite 12: Montage Des Bohrmotors

    MONTAGE Montage des Bohrmotors WICHTIG! Vor Reinigung, Wartung oder Montage immer den Stecker aus der Steckdose ziehen. • Beim Ein- und Ausbau des Motors stets die Bohrkrone abnehmen. • Verriegeln Sie das Zuführungsgehäuse. • Passen Sie den Bohrermotor in die Schnellkupplung (A) ein.

  • Seite 13: Starten Und Stoppen

    STARTEN UND STOPPEN Vor dem Start Bohren in der Decke WARNUNG! Die Vakuumplatte darf nie bei Deckenbohrungen verwendet werden. WARNUNG! Vor dem Start ist Folgendes zu Wasser in einem Gefäß auffangen, um ein beachten: Eindringen in das Gerät zu verhindern. Das Gerät mit Folie o.s.ä.

  • Seite 14: Bohrerwechsel

    WARTUNG Bohrerwechsel Stromversorgung WARNUNG! Niemals beschädigte Kabel verwenden. Diese können schwere Verletzungen bis hin zur Todesfolge verursachen. WARNUNG! Vor Reinigung, Wartung oder Kontrollieren, ob Kabel und Verlängerungskabel intakt und in Montage immer den Stecker aus der gutem Zustand sind. Das Gerät nicht benutzen, wenn das Steckdose ziehen.

  • Seite 15: Ständerwartung

    WARTUNG Ständerwartung Ziehen Sie die Schrauben an, um die Führungsrolle zu fixieren. • Passen Sie die untere Rolle an, indem Sie den Schraubendreher gegen den Uhrzeigersinn drehen, um die Rolle näher an die Säule heranzubringen. WARNUNG! Kontrollen und/oder Wartungsarbeiten sind bei abgeschaltetem Motor und abgezogenem Stecker durchzuführen.

  • Seite 16: Störungssuchplan

    WARTUNG Störungssuchplan Störung Schritte vor Ort Vermutliche Ursache Lösung Der Bit ist abgenutzt. Tauschen Sie den Bit aus. Reinigen Sie den Bit mit einer Der Bit ist von Spänen umhüllt. Drahtbürste, und erhöhen Sie den Prüfen Sie den Bit. Wasserdruck. Der Bohrvorgang ist Verwenden Sie einen weicheren ungewöhnlich...

  • Seite 17: Technische Daten

    TECHNISCHE DATEN Bohrmotor Elektromotor 1-phasig Nennspannung, V 230/100-120 Nennleistung, W 2400 Nennstrom, A 230 V 100-120 V Gewicht, kg/lbs 5,9/13 Gemessene Schallleistung, EN 12348:2000, dB(A) Schalldruckpegel am Ohr des Benutzers, gemessen gemäß EN 12348:2000, dB(A) Spindeldrehzahl, Leerlauf, U/min Position 1 Position 2 Bohr-Bit Max.

  • Seite 18: Eg-Konformitätserklärung

    Husqvarna Construction Products, SE-433 81 Göteborg, Schweden, Tel.: +46-31-949000, versichert hiermit, dass Bohrmaschine und Ständer Husqvarna DMS 240 von den Seriennummern des Baujahrs 2008 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: - vom 22.
  • Seite 19 1151163-20 ´®z+S0@¶0l¨ ´®z+S0@¶0l¨ 2008-06-10...
