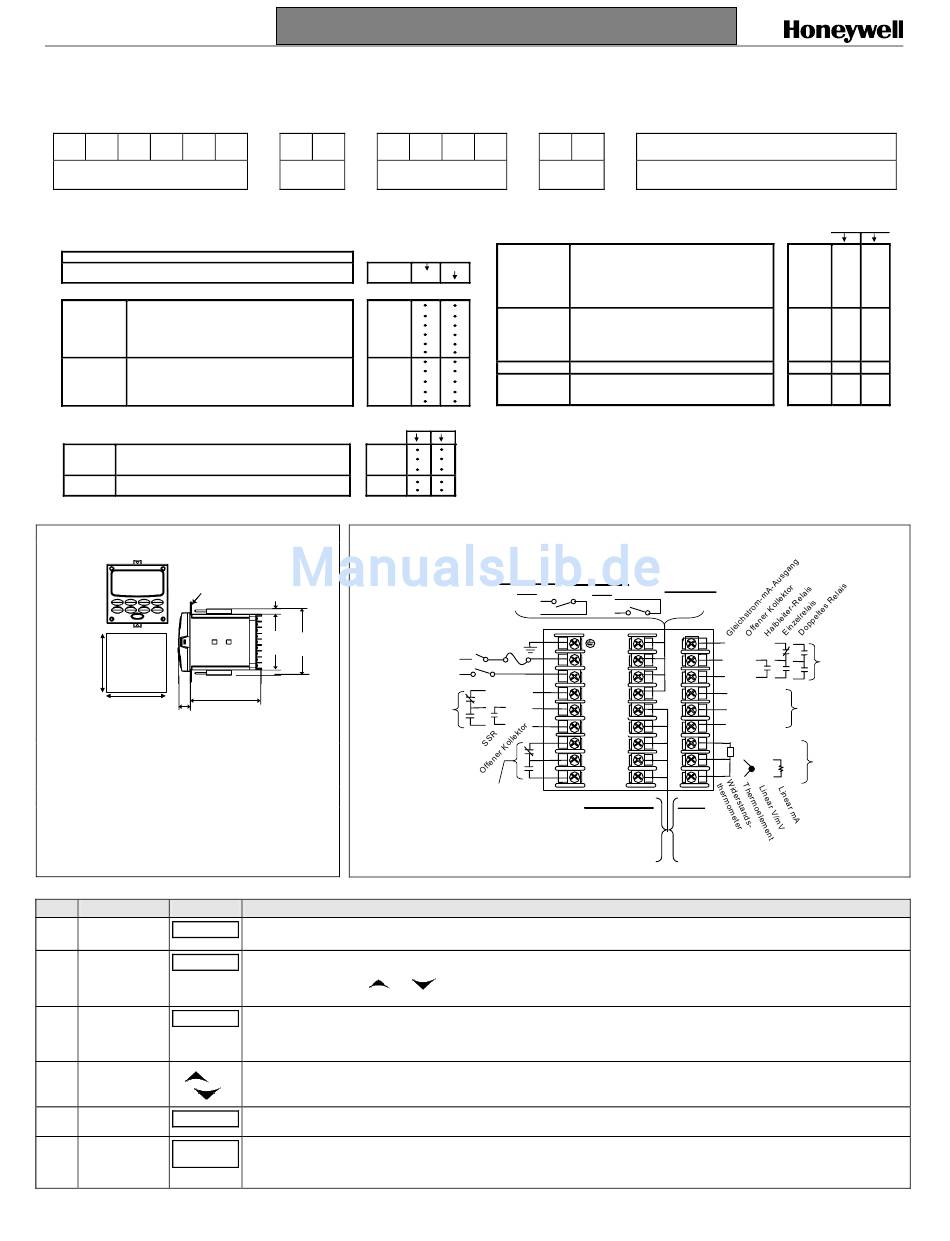

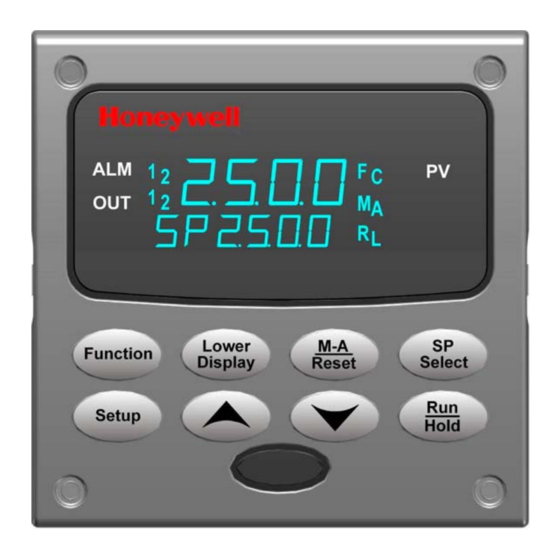

Honeywell UDC2500 Kurzanleitung

51-52-25-124-DE
Mai 2004
Für Begrenzer siehe Seite 3.
Für detaillierte Anweisungen siehe UDC2500 Reglerprodukt-Handbuch 51-52-25-127.
Schritt 1. Modellnummer-Auslegung
Schreiben Sie Ihre Reglermodellnummer in die Textboxen. Verwenden Sie dann die Tabellen I, II und III und kreisen Sie die entsprechenden Optionen ein, um Ihre Reglerfunktionen zu
kennzeichnen. Ein Punkt gibt an, dass die Funktion verfügbar ist.
Schlüsselnummer
SCHLÜSSELNUMMER – UDC2500 Regler mit einem Regelkreis
Beschreibung
Digitalregler für die Verwendung mit 90 bis 264V~ Versorgungsspannung
Digitalregler für die Verwendung mit 24 V~/V– Versorgungsspannung
TABELLE I – Steuerungsausgabe und/oder Alarme festlegen
Kein (Kann nur als Anzeige verwendet werden)
Stromausgang (4 bis 20 mA, 0 bis 20 mA)
Elektromechanisches Relais (5 A Typ C)
Ausgang Nr. 1
Halbleiter-Relais (1 A)
Offener Kollektor - Transistorausgang
Zwei 2 A Relais (Beide Typ A) (Heizen/Kühlen)
Keine zusätzlichen Ausgänge oder Alarme
Ausgang Nr. 2
Nur ein Alarmrelais
und Alarm Nr. 1
E-M Relais (5 A Typ C) und Alarm 1 (5 A Typ C Relais)
oder Alarm 1
Halbleiter-Relais (1 A) und Alarm 1 (5 A Typ C Relais)
und 2
Offener Kollektor und Alarm 1 (5 A Typ C Relais)
TABELLE III - Eingang 1 kann mit Hilfe von externen
Widerständen im Feld geändert werden
TC, RTD, mV, 0..5 V, 1..5 V
TC, RTD, mV, 0..5 V, 1..5 V, 0..20 mA, 4..20 mA
Eingang 1
TC, RTD, mV, 0..5 V, 1..5 V, 0..20 mA, 4..20 mA, 0..10 V
Kein
Eingang 2
0..5 V, 1..5 V, 0..20 mA, 4..20 mA
Schritt 2. Abmessungen und Montage
Max. Tafeldicke
19,1
mm
.75
Zoll
92,0 + 0,8
- 0,00
Tafelausschnitt
3,62 + 0,03
-0,00
92,0 + 0,8
113,1
- 0,00
4,45
17,9
3,62 + 0,03
0,70
-0,00
Schritt 4. Konfigurationsverfahren
Schritt Arbeitsgang Taste
1 Einstellungsmodus
SET UP
eingeben
2 Einstellungsgruppe
SET UP
auswählen
3 Funktionsparameter
FUNCTION
auswählen
4 Wert oder Auswahl
oder
ändern
5 Wert oder Auswahl
FUNCTION
eingeben
6 Konfiguration
LOWER
beenden
DISPLAY
Kurzanleitung für UDC2500 Universal Digital Regler
- -
Tabelle I Tabelle II
Auswahl Verfügbarkeit
DC2500
DC2501
0 _
C _
E _
A _
T _
R _
_ 0
_ B
_ E
_ A
_ T
Verfügbarkeit
DC 2500
Auswahl
1 _
2 _
3 _
_ 0
_ 1
Schritt 3. Verdrahtung
9,0
0,35
90,6
108,6
3,57
4,28
Wechselstrom/
Gleichstrom-
Versorgungsspannung
Ausgang Nr. 2/
Alarm Nr. 2
Obere Anzeige = SET
Untere Anzeige = TUNING (Das ist der Titel der ersten Einstellungsgruppe)
Die Titel der anderen Einstellungsgruppen werden in der Reihenfolge der Eingabeaufforderungshierarchie angezeigt. (Siehe Schritt 5.
Konfigurationsaufzeichnungsblatt für Eingabeaufforderungen.)
Sie können auch die Tasten oder
Einstellungsgruppentitel, der die Parametergruppe beschreibt, die Sie konfigurieren möchten. Fahren Sie dann mit dem nächsten Schritt weiter.
Obere Anzeige = Der aktuelle Wert oder die aktuelle Auswahl der ersten Funktionseingabeaufforderung der ausgewählten Einstellungsgruppe.
Untere Anzeige = Die erste Funktionseingabeaufforderung innerhalb der Einstellungsgruppe.
Die anderen Funktionseingabeaufforderungen werden in der Reihenfolge der ausgewählten Einstellungsgruppen angezeigt. Stoppen Sie bei der
Funktionseingabeaufforderung, die Sie ändern möchten und fahren Sie mit dem nächsten Schritt fort.
Der nächste oder vorherige Wert der ausgewählten Funktionseingabeaufforderung wird angezeigt. Wenn Sie den Wert oder die Auswahl eines
Parameters ändern, während Sie sich im Einstellungsmodus befinden, sich dann aber entscheiden, diesen nicht einzugeben, drücken Sie einmal [MAN-
AUTO/RESET], um den ursprünglichen Wert oder die ursprüngliche Auswahl wiederherzustellen.
Der Wert oder die Auswahl wird in den Speicher eingegeben, nachdem eine andere Taste gedrückt wird.
Der Konfigurationsmodus wird beendet und der Regler kehrt in den alten Zustand, der vor dem Zugriff auf den Einstellungsmodus gültig war, zurück. Die
von Ihnen vorgenommenen Änderungen werden gespeichert.
Wird während 30 Sekunden keine Taste gedrückt, wird der Vorgang unterbrochen und der Regler kehrt zum Modus und zur Anzeige zurück, die vor dem
Zugriff auf den Einstellungsmodus gültig waren.
-
Tabelle III
TABELLE II – Kommunikations- und Softwareauswahl
Keine
Hilfsausgang/Digitaleingänge (1 Hilfseingang und 1
oder 2 Digitaleingänge)
Kommunikation
RS-485 Modbus und Hilfsausgang/Digitaleingänge
10 Base-T Ethernet (Modbus RTU) und
Hilfsausgang/Digitaleingänge
Standardfunktionen, Einzelanzeige
Doppelanzeige mit Handstation
Sollwertprogramm (12 Segmente) Doppelanzeige,
Softwareauswahl
Automatisch/Manuell
Begrenzer
Reserviert Keine Auswahl
Keine
Infrarot-
Infrarot-Schnittstelle enthalten (Kann mit einem Pocket
Schnittstelle
PC verwendet werden)
2501
Digitaleingang
Digitaleingang
Nr. 1
Nr. 2
10 +
12 +
11 –
13 –
Schutzerde
L1
Phase
L2/N
Nulleiter
4
+
5
-
6
7
8
9
Alarm Nr. 1
Ethernet10BaseT
ABSCHIRMUNG 14
Ergebnis
verwenden, um die Einstellungsgruppen in beiden Richtungen abzurufen. Stoppen Sie beim
