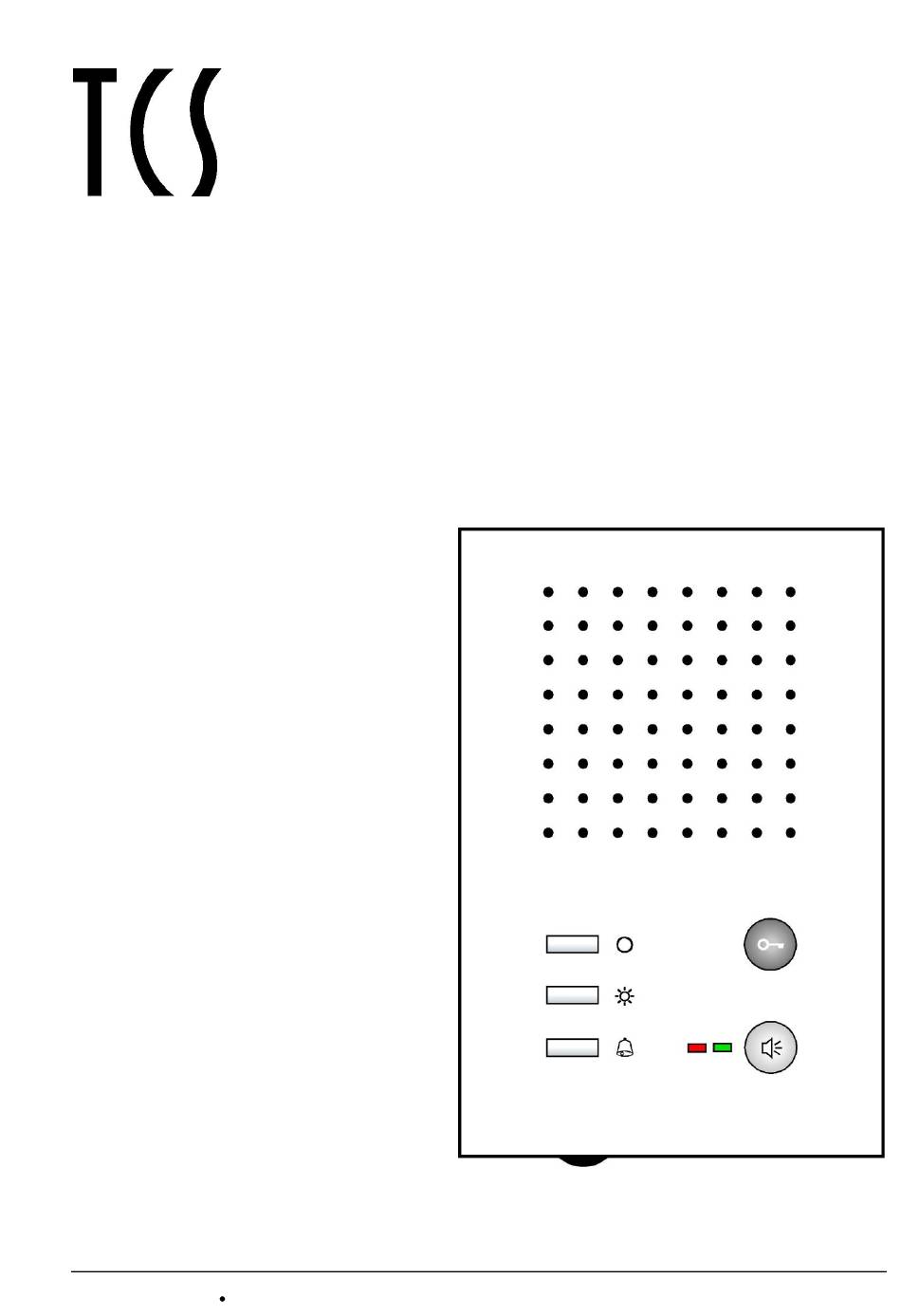

- Seite 1 Produktinformation Innenstation zum Freisprechen ISW4100 TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de PI_ISW4100_Art0030901.doc 3A...
-
Seite 2: Inhaltsverzeichnis
Service ..........................16 Lieferumfang 1 x ISW4100 (Oberschale, Halteblech) 1 x Produktinformation 1 x Bedienungsanleitung TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de PI_ISW4100_Art0030901.doc 3A... -
Seite 3: Sicherheitshinweise
Versor- gungsgerät einseitig auf Masse (b-Ader) legen wahlweise strang- oder sternförmige Verdrah- tung TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 4: Schleifenwiderstand Prinzip
Versorgungs- und Steuergerät max. 300 m Abstand AS/IS-VS bei 0,8 mm Durch- Innenstation messer Funktionserweiterung TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de PI_ISW4100_Art0030901.doc 3A... -
Seite 5: Geräteübersicht
I(a) = 2,2 mA in Ruhe Maximaler Eingangsstrom: 3-Drahtbetrieb: I(Pmax) = 100 mA 2-Drahtsonderbetrieb: I(a) = 98 mA TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de PI_ISW4100_Art0030901.doc 3A... -
Seite 6: Anzeige- Und Bedienelemente
Wunsch werksseitig verstellt werden. ** WE = Werksseitig voreingestellt *** wenn Lichtschaltfunktion in der Außenstation aktiviert ist TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 7: Verwendung
Sprechentaste: für Rufannahme und Umschalttaste Sprechen / Hören Funktionstaste (ab Werk: mit Steuerfunktion belegt) mit aktivierbarer Alternativbele- gung: Internruf, Türöffnerautomatik, Rufumleitung TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 8: Montage Und Installation
Befestigungsbohrungen 2 mit geeigneten Schrauben an der Wand. Bestigung- sbohrungen 2 (4 Stück) TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de PI_ISW4100_Art0030901.doc 3A... -
Seite 9: Leitungen Anschließen
3. Heben Sie die Oberschale aus den beiden oberen Rastwinkeln heraus. 4. Ziehen Sie das Kabel mit Stecker von der Buchse ab. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 10: Schaltungsbeispiel
Installieren Sie die Geräte der Anlage vollständig. Prüfen Sie die a- und b-Ader auf Kurzschluss. Schalten Sie die Netzspannung ein. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 11: Einstellungen
Erst wenn der Türrufton für die zweite Außenstation einmal separat (2b) eingestellt worden ist, muss er immer unab- hängig verstellt werden. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 12: Programmierung
Servicegerät die AS-Adresse der Außenstation fest ein- zustellen und zu sper- ren. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de PI_ISW4100_Art0030901.doc 3A... - Seite 13 Parallelruf einschalten An der Ziel-Innenstation ausführen: Sprechentaste drücken / Hörer abnehmen oder Parallelruf ausschalten TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de PI_ISW4100_Art0030901.doc 3A...
- Seite 14 Beenden der Programmierung Ruf AUS-Taste kurz drücken oder automatisch, wenn 8 s lang keine Taste gedrückt wird. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de...
-
Seite 15: Programmieren Der Funktionstaste Mit Dem Servicegerät Tcsk-01
Reinigen Sie das Gerät mit einem trockenen oder leicht feuchten Tuch. Stärkere Verschmutzungen entfernen Sie mit einem milden Kunststoffreiniger. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 16: Service
