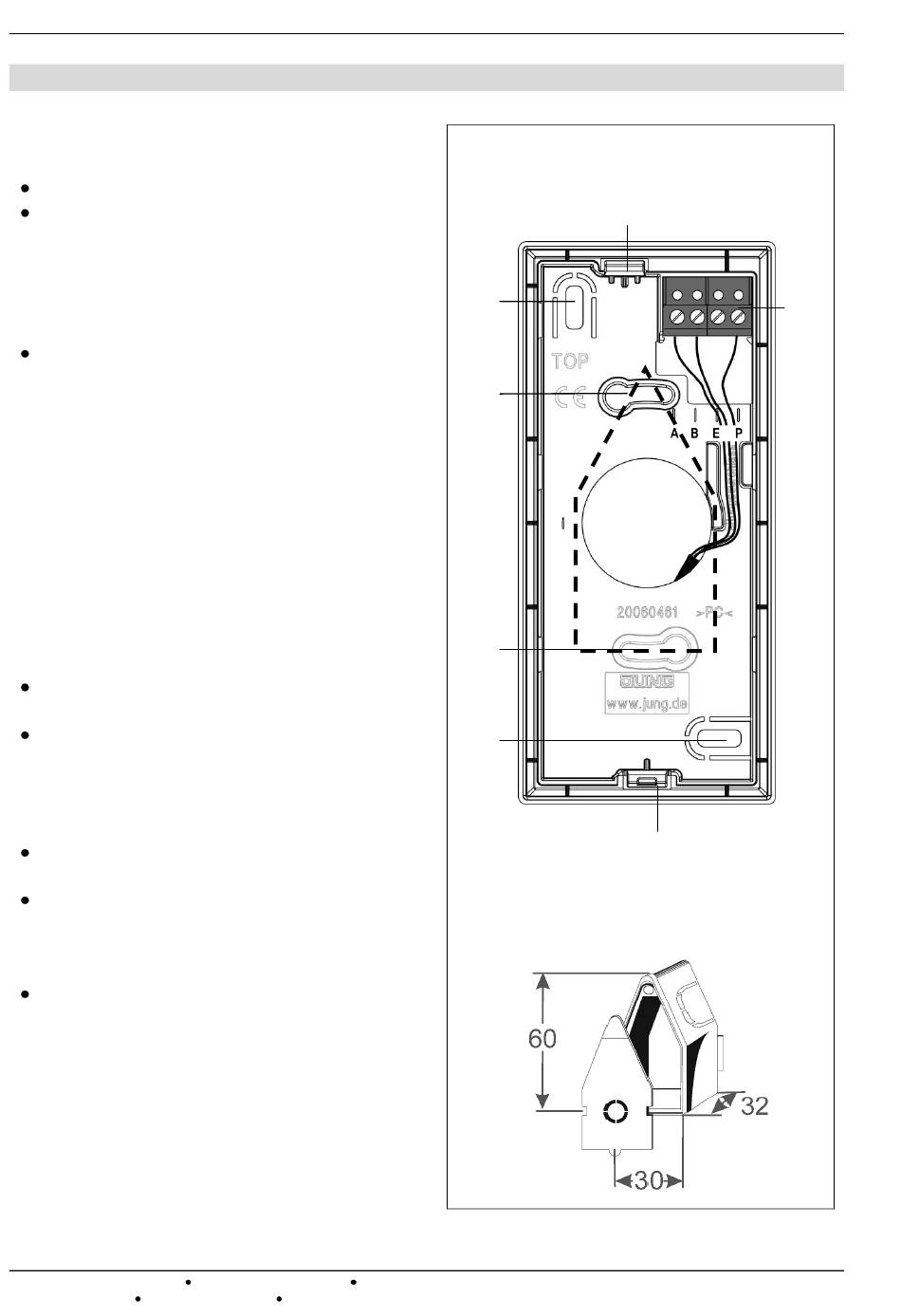

Montieren der Unterschale
Empfohlene Montagehöhe: 1,5 m
Um die Anschlusskabel problemlos unterb-
ringen zu können, empfehlen wir die Mon-
tage über einer Wandleuchtenanschlussdo-
se (s. Abb. unten).
Positionieren Sie die UP-Dose unter der
Kabeldurchführung.
Befestigen Sie die Unterschale mit geeigne-
ten Schrauben. Beachten Sie die Orientie-
rung gemäß Abbildung!
Dazu sind die beiden Befestigungsbohrun-
gen (2) (für direkte Wandbefestigung) zu
benutzen.
Leitungen anschließen
Kabeltyp: Fernmeldeleitung J-Y (St) Y mit
paarweise verdrillten Adern. Der übliche
Durchmesser ist 0,6 mm oder 0,8 mm.
Entnehmen Sie die steckbare Schraub-
klemme (3).
Minimieren Sie die Länge der Leitungen
oberhalb der Unterschale, um die Leitungen
problemlos unterbringen zu können und die
Leitungen beim Aufrasten der Oberschale
nicht einzuklemmen.
Schließen Sie die Leitungen gemäß Be-
schriftung (A B E P) auf der Unterschale an.
Die Kabel sind zwischen den Führungsste-
gen zu verlegen, damit diese beim Aufset-
zer der Geräteeinheit nicht eingeklemmt
und beschädigt werden.
Stecken Sie die Schraubklemme wieder in
vorgesehene Führung (s. Abbildung).
