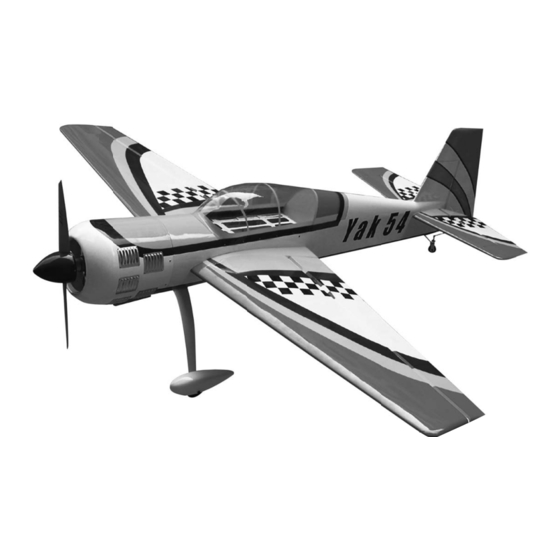

Yak 54
Gebrauchsanleitung
Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und
bewahren Sie diese bitte auch nach Abschluss der Montage gut
auf!
SU 26
00 7190
Art.-Nr.
Vorsichtsmaßnahmen
!
Dieses Modell ist kein Spielzeug!
Geeignet für Personen ab 14 Jahren!
* Modellbau-Einsteiger sollten sich Hilfe von Personen mit
Modellbau-Erfahrung holen, um einen sicheren Betrieb zu
gewährleisten.
* Montieren Sie den Kit nur an Plätzen außerhalb der
Reichweite von Kinder.
* Beachten Sie Vorsichtsmaßnahmen beim
Zusammenbau des Modells. Sie sind für diese Modell-
montage und für einen sicheren Betrieb selbst
verantwortlich.
* Halten Sie die Gebrauchsanleitung griffbereit, auch nach
Abschluss der Montagearbeiten.
D
00 5280
Art.-Nr.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jamara Yak 54

Inhaltszusammenfassung für Jamara Yak 54

  • Seite 1 Yak 54 00 5280 Art.-Nr. Gebrauchsanleitung Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und bewahren Sie diese bitte auch nach Abschluss der Montage gut auf! SU 26 00 7190 Art.-Nr. Vorsichtsmaßnahmen Dieses Modell ist kein Spielzeug! Geeignet für Personen ab 14 Jahren!

  • Seite 2: Inhaltsverzeichnis

    Beschädigungen. ausgeschlossen. - Achten Sie darauf, dass nur ein intaktes Modell zum Wenn die Yak 54 oder Su 26 das erste ferngesteuerte Flugzeug ist, Einsatz kommt. das Sie bauen und im Flug einsetzen wollen, bitten Sie einen - Setzen Sie das Modell nur bei gutem Wetter ein. Bei Regen, erfahrenen Modellpiloten um Hilfe.

  • Seite 3: Technische Daten

    Hinweise zur Montage des Modells Bevor Sie mit der Montage des Modells beginnen, überprüfen Sie den Die Yak 54 und Su 26 unterscheiden sich nur unwesentlich bei der Inhalt auf Vollständigkeit. Danach kontrollieren Sie die Bespannung Montage. Änderunge die die SU 26 betreffen werden in Klammer der Tragflächen.

  • Seite 4: Tragflächen Fertig Stellen

    Tragflächen fertig stellen Die beiden, in Sperrholzrippen-Bauweise erstellten, Tragflächen- Montieren Sie die dem Bausatz beiliegenden Servoabtriebshebel auf hälften sind weitestgehend fertig gestellt. Die Steckung ist komplett den Servos. Normalerweise liegen den Servos zu kleine Servohebel eingebaut. bei, die auch oftmals den Anforderungen nicht genügen. Es müssen nur noch die Ruderscharniere für die Querruder eingeklebt, Danach stellen Sie Querruderanlenkungen entsprechend der die beiden Servos und die Anlenkungen eingebaut werden.

  • Seite 5: Höhenruder Fertig Stellen

    Höhenruder fertig stellen Auch die beiden Höhenleitwerkshälften sind weitestgehend fertig Entfernen Sie überschüssiges Harz und lassen Sie alles gut abbinden. gestellt. Die Steckung ist komplett eingebaut. Es müssen nur noch Danach kleben Sie die andere Seite der Stiftscharniere in das Leitwerk die Ruderscharniere für die Höhenruder eingeklebt und die Servos ein.

  • Seite 6: Seitenruder Und Spornrad

    Seitenruder und Spornrad Kleben Sie mit Expoy-Harz zunächst die Stiftruderschanriere in das Seitenleitwerk ein. Anschließend wird das Seitenruder anscharniert. Entfernen Sie überschüssigen Klebstoff und sorgen Sie für Leichtgän- gigkeit der Ruderklappe, indem Sie sie mehrfach hin und her bewegen. Stellen Sie die Anlenkung des Spornrades wie auf dem obigen Bild zu erkennen, zusammen.

  • Seite 7: Seitenruderservo Und -Anlenkung

    Seitenruderservo und -anlenkung Das Seitenruder wird über ein leistungsfähiges Servo im Rumpfinnern über Seilzüge angesteuert. So ist eine spielfreie direkte Anlenkung gewährleistet. Sämtliche Anlenkungsteile sind dem Baukasten beigefügt. Zunächst montieren Sie das Seitenruderservo im Rumpfinneren, wie auf dem nächsten Bild zu erkennen. Bringen Sie auch den Übersetzungshebel an.

  • Seite 8: Antrieb Montieren

    Antrieb montieren Die YAK-54 bzw. Su 26 ist ein Modell für den fortgeschrittenen Bitte beachten Sie die Einbauhinweise, des von Ihnen gewählten Modellflieger. Der Motoreinbau ist sehr individuell vorzunehmen, Antriebs. Und bauen Sie den Motor am vorhandenen Motordom er unterscheidet sich je nach verwendetem Antrieb deutlich. Die nach Ihren Wünschen ein.

  • Seite 9: Schwerpunkt Und Ruderausschläge Einstellen

    Schwerpunkt und Ruderausschläge einstellen Stellen Sie die Ruderausschläge gemäß der folgenden Abbildung Zum Abschluss der Bauphase stellen Sie den korrekten Schwer- ein. punkt ein. Er liegt ca. 1/3 von der Nasenleiste der Tragfläche entfernt. Der Ausschlag des Seitenruders beträgt beidseitig 45°. Der Ausschlag des Höhenruders beträgt beidseitig 58°.

  • Seite 10: Notizen

    Notizen...

  • Seite 11: Servicehändler

    Hotline: 0700 - RCModell (Vanity) (12,4 Cent/min) Fax: 071515002193 0700 - 72663355 (12,4 Cent/min) E-Mail: info@modellbauversand.de E-Mail: info@bay-tec.de www.modellbauversand.de www.bay-tec.de www.jamara-ersatzteile.de Kinderland Ziegler GmbH D-Edition e.K. Georg-Aicher-Str. 12 Sailweg 7 83026 Rosenheim 95339 Neuenmarkt Tel.: 080319019121 Tel.: 09227940777 Fax: 080319019122 Fax: 09227940747 E-Mail: kinderland@freenet.de...
  • Seite 12 Copyright JAMARA e.K. 2009 Copies and reprints, also partly, Kopie und Nachdruck, auch auszugsweise, only with allowance of JAMARA e. K. nur mit Genehmigung von JAMARA e. K. Gutschein - Coupon Fordern Sie noch Heute den aktuellen Hauptkatalog mit unserem gesamten Warensortiment an.
