MONTAGE

MONTAGE DER MARKIERSCHEIBE

Im Lieferumfang des Manfrotto Follow Focus ist eine Markierscheibe enthalten, die sich einfach
anbringen und wieder abnehmen lässt . Die Scheibe wird über das Handrad aufgeschoben und
rastet automatisch in der richtigen Position ein .
Gehen Sie zur Anbringung der Markierscheibe auf dem Manfrotto Follow Focus vor wie folgt (siehe Abb . 2):
Stellen Sie sicher, dass die Aussparung an der Markierscheibe "A" an der Marke auf dem
Handrad "B" ausgerichtet ist .
Schieben Sie die Markierscheibe über das Handrad und drücken Sie es in Position, bis es
hörbar einrastet .

MONTAGE DES REIB-/ANTRIEBSZAHNRADS

Im Lieferumfang des Manfrotto Follow Focus sind ebenfalls ein Ø35-mm-Reibrad und ein
50-Zahn-Antriebszahnrad enthalten . Das Reib- oder Antriebszahnrad kann an der Front- bzw .
Rückseite des beidseitigen Antriebs angebracht werden .
Gehen Sie zur Anbringung des Reib- oder Antriebszahnrads vor wie folgt (siehe Abb . 4):
Wählen Sie zur Verwendung entweder das Reib- oder das Antriebszahnrad aus .
Vergewissern Sie sich, dass der Schlüsselkanal des Reib-/Antriebszahnrads mit dem
Schüsselkanal der Welle des beidseitigen Antriebs ausgerichtet ist und schieben Sie das
Rad in Position "A" .
Drehen Sie die Griffschraube am Reib-/Antriebszahnrad im Uhrzeigersinn, um sie am
doppelseitigen Antrieb zu befestigen "B" .

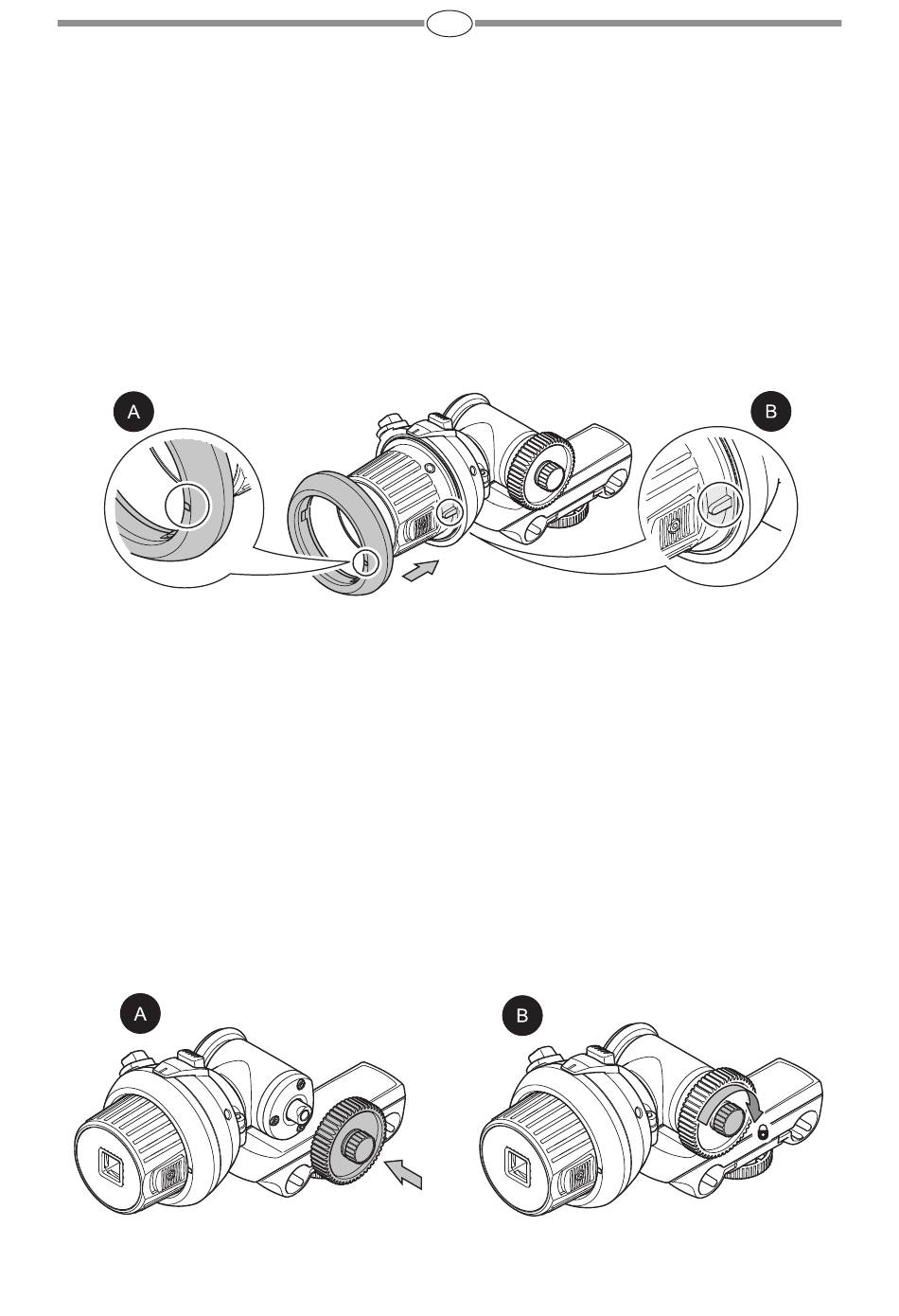

Abb. 2 Montage der Markierscheibe
Abb. 3 Montage des Reib-/Antriebszahnrads
