UTILISATION

MONTAGE DU SUIVI DE POINT MANFROTTO

Pour monter le suivi de point Manfrotto sur les tiges de l'appareil (voir fig . 5) :
Si nécessaire, tournez la molette de serrage dans le sens horaire pour desserrer le pont infé-
rieur à tiges de support "A" .
Alignez les orifices de montage du pont inférieur sur les tiges de support et faites glisser le
pont sur les tiges "B" jusqu'à ce que la roue de friction ou l'engrenage d'entraînement s'aligne
sur l'engrenage de l'objectif "C" .
Ajustez le pont coulissant supérieur jusqu'à ce que la roue de friction/l'engrenage d'entraî-
nement et l'engrenage de l'objectif soient engagés, puis tournez la molette de serrage dans
le sens antihoraire pour maintenir l'ensemble "C" .

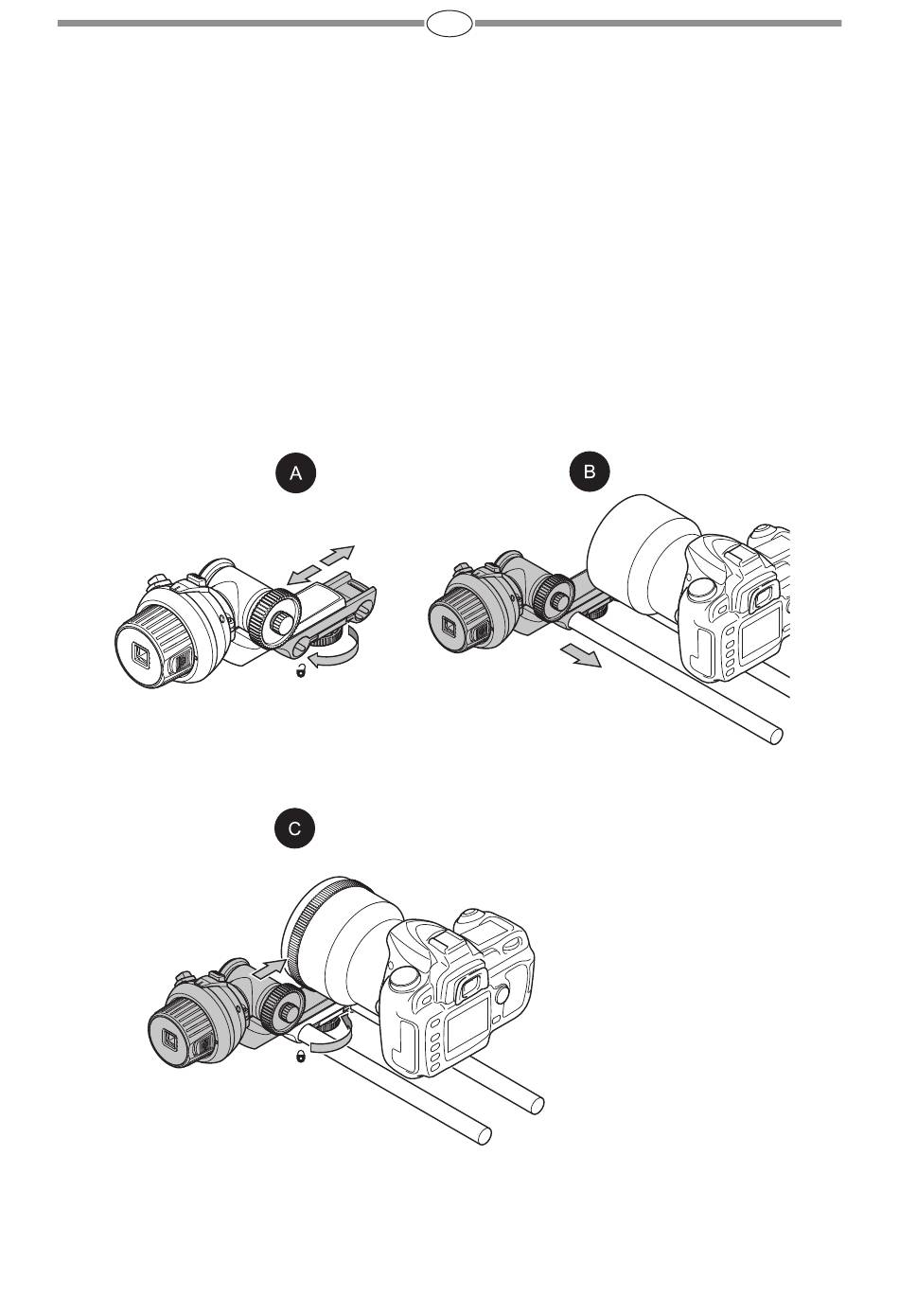

Fig. 5 Montage du suivi de point Manfrotto
