Inhaltszusammenfassung für Manfrotto MVG220

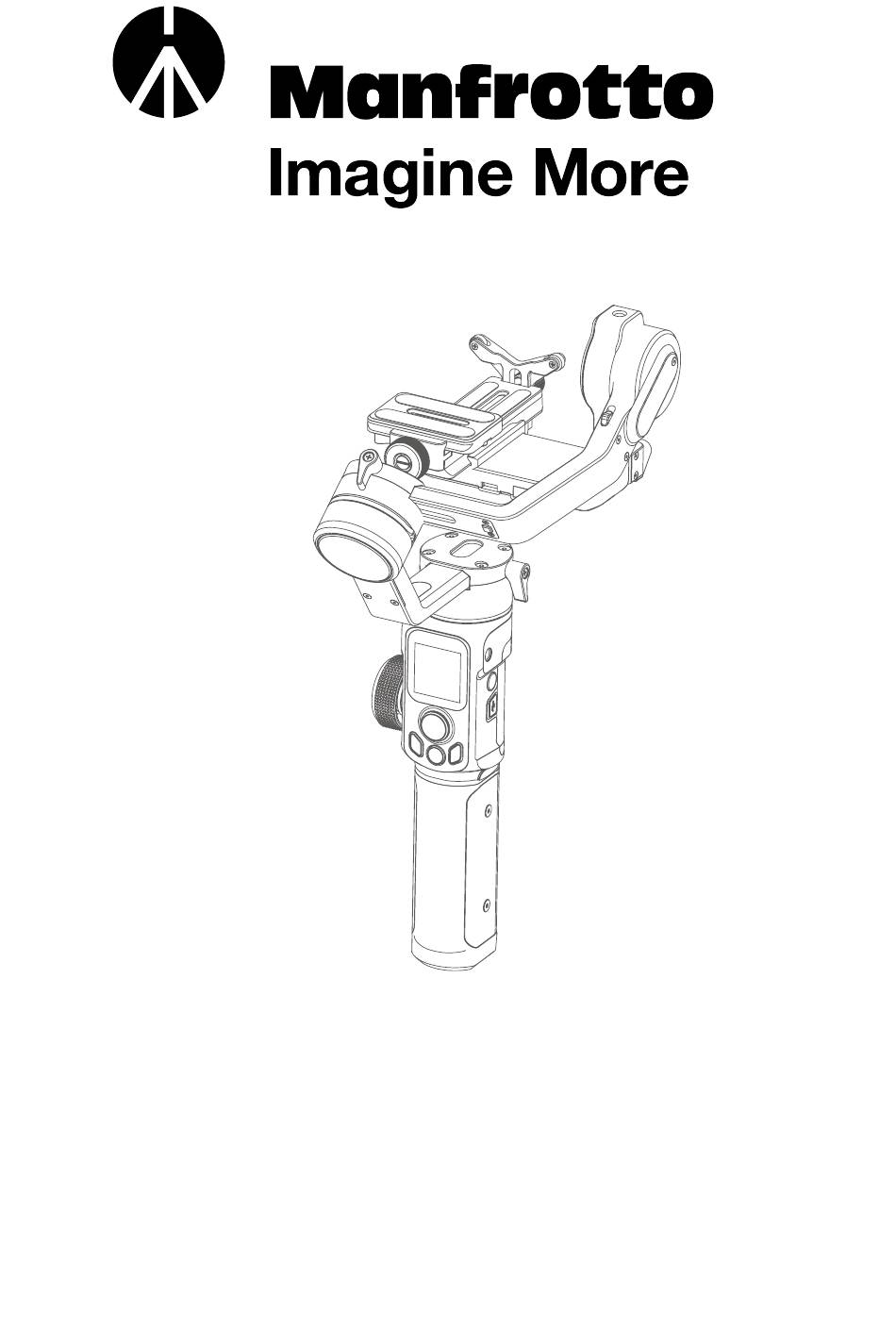

- Seite 1 ANLEITUNG MVG220...
-
Seite 2: Inhaltsverzeichnis
3.5 Moduseinstellung ..............18 3.6 Zeitraffermodus ................20 3.7 Initialisierung ................23 3.8 Manuelle Sperre ...............24 4. Manfrotto Gimbal App ..........24 4.1 Herunterladen der Manfrotto Gimbal App ........24 4.2 Verbindung per App ..............25 4.3 Firmware-Upgrade ..............26 5. Zubehör ..............27 5.1 Stativ ..................27 5.2 Multifunktions-Arm ..............28... -
Seite 3: Einführung
Aufnahmen aus der Froschperspektive sowie Montage auf einem Stativ oder sonstigen Adapter. Das MVG220 ist mit Funktionstasten und einem LCD-Touchscreen zum Wechseln des Gimbal-Arbeitsmodus sowie zum Steuern der Rotation und zum Einstellen von Parametern mit einer Hand ausgestattet. Über das Kabel für die Verschlusssteuerung lassen sich Foto- und Videoaufnahmen sowie die... -
Seite 4: Das Produkt Im Überblick
1. Das Produkt im Überblick Übersicht Professioneller 3-Achsen-Gimbal für DSLR- und spiegellose Kameras, mit Funktionstasten und LCD-Touchscreen. Schnellwechselplatte 1/4 Zoll-Gewindebohrung Touch Screen Kamera-Anschluss Feste Platte Arca-Style Schnellwechselplatte Bluetooth Gleita Multifunktions-Steuerknopf Siche Batteriestand Neigeachse Objek Neigeachse Daum Positionssperre Verriegelungsschraube Alle Sperrmodi für vertikalen Arm Schwenk-Modus Ein/Aus-Taste... -
Seite 5: Spezifikationen
Quer-Arm Sicherheitsverschluß für Arca Schnellwechselplatte Querarm- Gleitarm Sicherungsschraube Gleitarm Sicherungsschraube Rollachse achse Objektivhalterung Rollachsen- perre Daumenschraube Positionssperre Vertikaler Arm Schnellwechselplatte Sicherheitsverschluss Schwenkachsen- Schwenk-Achse Positionssperre Multifunktionsknopf Auslöse-Taste Drücken und halten: Folgen-Modus DoppeltesAntippen: Zurücksetzen DreifachesAntippen: Selfie-Modus (Schwenkachse zur Aufnahme um 180° drehen) Handgriff (eingebaute Batterie) Spezifikationen Max. -
Seite 6: Zubehör Im Standard-Kit
Zubehör im Standard-Kit USB 2.0 an Micro USB 3.0 an Micro 3.0 USB 2.0 an Mini USB 2.0 an Typ C Typ C an Multi DC 2,5 mm (Panasonic- Auslösekabel) x1 Rutschfestes Multifunktions-Arm Metall-Stativ... -
Seite 7: Vorbereitungen
2) Wenn der Akku schwach ist, laden Sie das Gimbal bitte auf. 3) Wenn Sie das Gimbal längere Zeit nicht verwenden wollen, schalten Sie es aus. 4) Für einen schnellen Start mit den Grundfunktionen des MVG220 gehen Sie bitte nach den folgenden Schritten vor. 2.1 Laden ⚠... -
Seite 8: Positionsverriegelung
2.2 Positionsverriegelung Jede Drehachse verfügt über eine Positionsverriegelung zum bequemen Ausbalancieren und zur Lagerung. Vergessen Sie nicht, die Positionsverriegelung vor der Verwendung des Gimbals zu entriegeln. Status: verriegelt für Status: verriegelt zum die Lagerung Ausbalancieren Manfrotto Gimbal App zum Herunterladen. -
Seite 9: Kamerainstallation
⚠ Achten Sie darauf, Akku und 2.3 Kamerainstallation Speicherkarte vor der Installation der Kamera einzusetzen. Schritt 1: Montieren Sie die Schritt 2: Montieren Sie die Kamera ① Schnellwechselplatte auf der auf der ② ④ festen Platte und verriegeln Sie sie. ARCA-Schnellwechselplatte Lösen Sie die Sicherheitsverriegelung der ARCA-Schnellwechselplatte... -
Seite 10: Ausbalancieren Des Gimbals
2.4 Ausbalancieren des Gimbals TIPPS 1) Bevor Sie das Gimbal ausbalancieren, verriegeln Sie es (Status „verriegelt zum Ausbalancieren“). 2) Die Objektivabdeckung muss von der Kamera abgenommen und die Speicherkarte muss in die Kamera eingesetzt werden, sodass alle Verbindungen hergestellt werden können und die Kamera aufnahmebereit ist. 3) Achten Sie darauf, dass Kamera und Gimbal beim Ausbalancieren des Gimbals ausgeschaltet sind. -
Seite 11: Ausbalancieren Der Rollachse
(2) a. Richten Sie das Objektiv nach vorne aus und prüfen Sie den Schwerpunkt der Kamera. ① b. Entriegeln Sie die Sicherheitsverriegelung der Schnellwechselplatte stellen Sie die Kameraposition ein, bis sie bei jedem Einstellwinkel stabil bleibt. c. Verriegeln Sie die Sicherheitsverriegelung ①. Neigen Sie die Kamera nach oben oder unten. -
Seite 12: Ausbalancieren Der Schwenkachse
2.4.3 Ausbalancieren der Schwenkachse ① a. Ziehen Sie die Positionsverriegelung der Rollachse nach dem Ausgleichen von Neigeachse und Rollachse an. Lösen Sie die Positionsverriegelung der ② und lösen Sie die Feststellschraube des vertikalen Arms ③. Schwenkachse b. Halten Sie den Griff in einem Winkel von 15°- 20° und überprüfen Sie die Bewegung der Kamera (die Rollachse zeigt nach unten, wenn sie nicht ausbalanciert ist). - Seite 13 ② Follow-Modus Die Rollrichtung ist festgelegt und die Kamera folgt den Handbewegungen des Benutzers nach links und rechts sowie nach oben und unten. ③ All-Follow-Modus Die Kamera folgt den Handbewegungen des Benutzers. ④ Sperrmodus Die Kamera ist fest ausgerichtet. ⑤ Zurücksetzen Das Gerät wechselt zurück in den Schwenkmodus und die drei Achsen kehren zurück in die Standardposition.
-
Seite 14: Selfie-Modus
Tippen Sie auf dem Display einmal auf das Menü „Portrait“ (Hochformat), um ins Hochformat für Livestreams/Tiktok zu wechseln. Weitere Erläuterungen und ein Anleitungsvideo für Videoaufnahmen mit Gimbal finden Sie auf unserer offiziellen Website. Sie können auch die Manfrotto Gimbal App herunterladen. http://www.manfrotto.com 3.2 Tastenbedienung Modustaste Auslösertaste... - Seite 15 3.2.3 Funktionstaste Taste Funktion Beschreibung Funktionstaste Foto-/Videoaufnahmen Einmal drücken 3.2.4 Joystick Joystick Taste Funktion Beschreibung 1. Kameraobjektiv nach oben richten, Option weiter oben auf dem Display Nach oben auswählen 2. Kameraobjektiv nach unten richten, Option weiter unten auf dem Display Nach unten auswählen Joystick...
-
Seite 16: Auslösungstaste
Taste Funktion Beschreibung 1. Ein-/Ausschalten Lange drücken 2. Display sperren/entsperren, zurück (Display einrichten) Einmal zur Homepage drücken Ein/Aus-Taste 3. Standby-Modus Zweimal drücken 4. Gimbal aktivieren Im Standby-Modus einmal drücken 3.2.6 Auslösungstaste Taste Funktion Beschreibung 1. Follow-Modus Gedrückt halten 2. Zurücksetzen Zweimal drücken Auslösungstaste 3. -
Seite 17: Usb-Port
3.3 USB-Port An der festen Platte befinden sich USB 2.0- und Typ-C-Ports für den Anschluss von Kamera/Schärfeziehvorrichtung (FF, Follow Focus) und anderen Geräten. USB-Port zum Anschließen UART1 der Kamera UART2 Typ-C-Port zum Anschließen der Kamera... -
Seite 18: Touchscreen
3.4 Touchscreen 3.4.1 Display Steuerung per Multifunktionsknopf Bluetooth-Verbindung Kameraverbindung Akkuladestatus Alle Sperrmodi Schwenkmodus All-Follow-Modus Follow-Modus Symbol Modus Symbol Modus Kamera angeschlossen/ Alle Sperrmodi Fotografieren Kamera nicht angeschlossen Schwenkmodus Videoaufnahmemodus Follow-Modus Bluetooth-Verbindung All-Follow-Modus Neigeachse Keine Bluetooth-Verbindung aktiviert Steuerung per Rollachse Multifunktionsknopf aktiviert aktiviert Steuerung per Schwenkachse... -
Seite 19: Umschalten Zwischen Den Display-Anzeigen
3.4.2 Umschalten zwischen den Display-Anzeigen Homepage Rotationsmodus Nutzlasteinstellung Zeitraffer Aufnahmemodus Selfie Knopfeinstellung Hochformat Einstellungen Erste Seite Zweite Seite Dritte Seite 3.4.3 Touchscreen-Bedienung Von rechts nach links wischen: Wechseln zum rechten Untermenü. Von links nach rechts wischen: Wechseln zum linken Untermenü/zurück zur vorherigen Option. -
Seite 20: Moduseinstellung
3.5 Moduseinstellung Beschreibung: Von rechts nach links wischen Von links nach rechts wischen Antippen zum Auswählen des aktuellen Menüs 3.5.1 Einstellen des Rotationsmodus Tippen Sie einmal auf Inception Mode (Rotationsmodus) auf dem Display. Das Kameraobjektiv dreht sich nach oben. Halten Sie das Gimbal waagrecht und stellen Sie Rotationsrichtung/Geschwindigkeit/eine Kreisbewegung oder kontinuierliche Kreisbewegung ein. -
Seite 21: Einstellen Des Hochformats
Sie können die Szenenmodi je nach Kamerafunktion einstellen. Nutzlasteinstellung Standardmodus Aufnahmemodus Ruhiger Modus Action-Modus Knopfeinstellung Anpassen Einstellungen Bei höherer Empfindlichkeit reagiert das Gimbal/die Kamera schneller. Nutzlasteinstellung Empfindlichkeit Aufnahmemodus Kamerasteuerung Knopfeinstellung Autofokus Einstellungen ìEmpfindlichkeit Kamerasteuerung Gimbalsteuerung WL W/T&FF Empfindlichkeit USB-Steuerung Kamerasteuerung Kamerasteuerung MVG220 Autofokus... -
Seite 22: Systemeinstellungen
Methode 1: Stellen Sie die Parameter für den Modus „Motion Timelapse“ (Zeitraffer) in der Manfrotto Gimbal App ein. Rufen Sie den Bildschirm zum Einstellen der Parameter auf und wählen Sie den Modus „Motion Timelapse“ (Zeitraffer) zum Einstellen aus. Das längste Aufnahmeintervall beträgt 59 Sekunden, die längste Haltezeit für lange... - Seite 23 Hinweis: Das Aufnahmeintervall muss länger sein als die Haltezeit und kürzer als die Schwenk- oder Neigerotationsdauer. Methode 2: Rufen Sie zum Einstellen der Parameter für den Zeitraffermodus den Bildschirm „Motion Timelapse“ (Zeitraffer) auf dem Display auf. Stellen Sie die Zeitparameter mit dem Joystick auf dem Touchscreen ein.
-
Seite 24: Rotationsweg Einstellen
3.6.2 Rotationsweg einstellen (1) Rufen Sie über das Menü „Motion Timelapse“ (Zeitraffer) den Bildschirm „Route setting“ (Rotationsweg einstellen) auf. Rotationsmodus Zeiteinstellung Zeitraffer Rotationsweg einstellen Selfie Hochformat Letzte Einstellung verwenden (2) Legen Sie die Startposition fest. Drehen Sie die Schwenk- oder Neigeachse in die gewünschte Position und halten Sie sie dort für 0,5 Sekunden. -
Seite 25: Initialisierung
„ESC“ (Ende) auf dem Display tippen zurücksetzen. Weitere Erläuterungen und ein Anleitungsvideo für Videoaufnahmen mit Gimbal finden Sie auf unserer offiziellen Website. Sie können auch die Manfrotto Gimbal App herunterladen. http://www.manfrotto.com 3.7 Initialisierung In folgenden Fällen ist eine Initialisierung des Gimbals zu empfehlen: (1) Wenn die Kamera nicht im Gleichgewicht ist. -
Seite 26: Manuelle Sperre
Bringen Sie die Kamera von Hand in die gewünschte Position und halten Sie sie dort eine halbe Sekunde lang. Die neuen Neige- und/oder Schwenkpositionen werden automatisch gespeichert. 4. Manfrotto Gimbal App 4.1 Herunterladen der Manfrotto Gimbal App Manfrotto Gimbal App zum Herunterladen. -
Seite 27: Verbindung Per App
„Setting“ (Einstellung) – „Network“ (Netzwerk) – „Wi-Fi“ (WLAN). Speichern Sie die Seite mit WLAN-Name und Passwort. (3) Melden Sie sich an der Manfrotto Gimbal App an (oder registrieren Sie sich). (4) Die App sucht nach aktivierten Geräten in der Umgebung. Wenn die Verbindung hergestellt ist, wird Connect successful (Verbindung erfolgreich hergestellt) angezeigt. -
Seite 28: Firmware-Upgrade
4.3 Firmware-Upgrade Ein Firmware-Upgrade kann über die App ausgeführt werden. (1) Tippen Sie auf das Upgrade-Symbol in der App. (2) Wählen Sie den Upgrade-Typ. (3) Gehen Sie beim Upgrade der Firmware nach den Anweisungen vor. Übersicht über die Upgrade-Typen Reparatur/Aktualisierung oder Hinzufügung neuer Tastenfeld- Tasten-/Touchscreen-/Interaktionsfunktionen, Aktualisierung... -
Seite 29: Zubehör
Sie den Joystick nach oben und tippen Sie Einstellungen dann auf „Settings“ (Einstellungen), um die WLAN- Verbindung zu trennen. 5. Zubehör 5.1 Stativ Am MVG220 befindet sich eine 1/4- Zoll- und eine 3/8-Zoll-Gewindebohrung zur Montage von Stativen aller Art für Aufnahmen in stehender Position. -
Seite 30: Multifunktions-Arm
Sie sie fest. Das Ende des Multifunktions-Arms ist abnehmbar. Darin befinden sich 3 Schrauben. Rechtliche Hinweise Vielen Dank, dass Sie dieses Manfrotto Produkt verwenden. Die Angaben in diesem Dokument betreffen Ihre Sicherheit sowie Ihre gesetzlichen Rechte und Pflichten. Bitte lesen Sie das gesamte Dokument genau durch, damit Sie das Produkt vor Gebrauch ordnungsgemäß... -
Seite 31: Lagerung Und Wartung
Manfrotto bietet keinen Service für Produkte an, die aus inoffiziellen Kanälen stammen. Hinweise 1. Achten Sie darauf, dass sich der Motor bei eingeschaltetem Produkt ungehindert drehen kann und nicht durch äußere Einflüsse blockiert wird. 2. Das Produkt DARF NICHT mit Wasser oder anderen Flüssigkeiten in Berührung kommen, sofern es nicht als wasserdicht oder spritzwassergeschützt... - Seite 32 Copyright © 2020 Vitec Imaging Solutions Spa 11/20 Via Valsugana, 100 36022 Cassola (VI) Italy...
