9.4 Störungsanzeigen für die Regelventile
Die modulierenden Regelventile für Warmwasser und Zentralheizung
verfügen oben auf dem Stellantrieb über drei Betriebsanzeigen für den
jeweiligen Betriebsstatus. Zur Lage der Ventile siehe Kapitel 2.10.
Um an die Betriebsanzeigen der Regelventile zu gelangen, müssen Ge-
häuse, Dämmung und Regelgerät entfernt werden.
Auf dem Ventilkopf befinden sich drei Symbole, die mit farbigen Betrieb-
sanzeigen hinterlegt sind. Diese zeigen die jeweiligen Störungen an. Die
Tabelle unten enthält detaillierte Angaben zu den farbigen Betriebsan-
zeigen und ihrer Bedeutung:
Betriebsanzeigen
EIN Ursache/Problem
Blinkt grün Ventil klemmt in vollständig geöffneter Stellung
Blinkt grün und Ventil klemmt zwischen 60 und 99,9 % geöffnet
blau
Blinkt blau Ventil klemmt zwischen 40 und 60 % geöffnet
Blinkt blau und Ventil klemmt zwischen 0,1 und 40 % geöffnet
orange
Blinkt orange Ventil klemmt vollständig geschlossen
Grün und orange Störung des Eingangssignals und Ventil ist
vollständig geschlossen
Blinkt grün, blau Ventilstörung
und orange
Tab. 39 Störungsanzeigen für die Regelventile

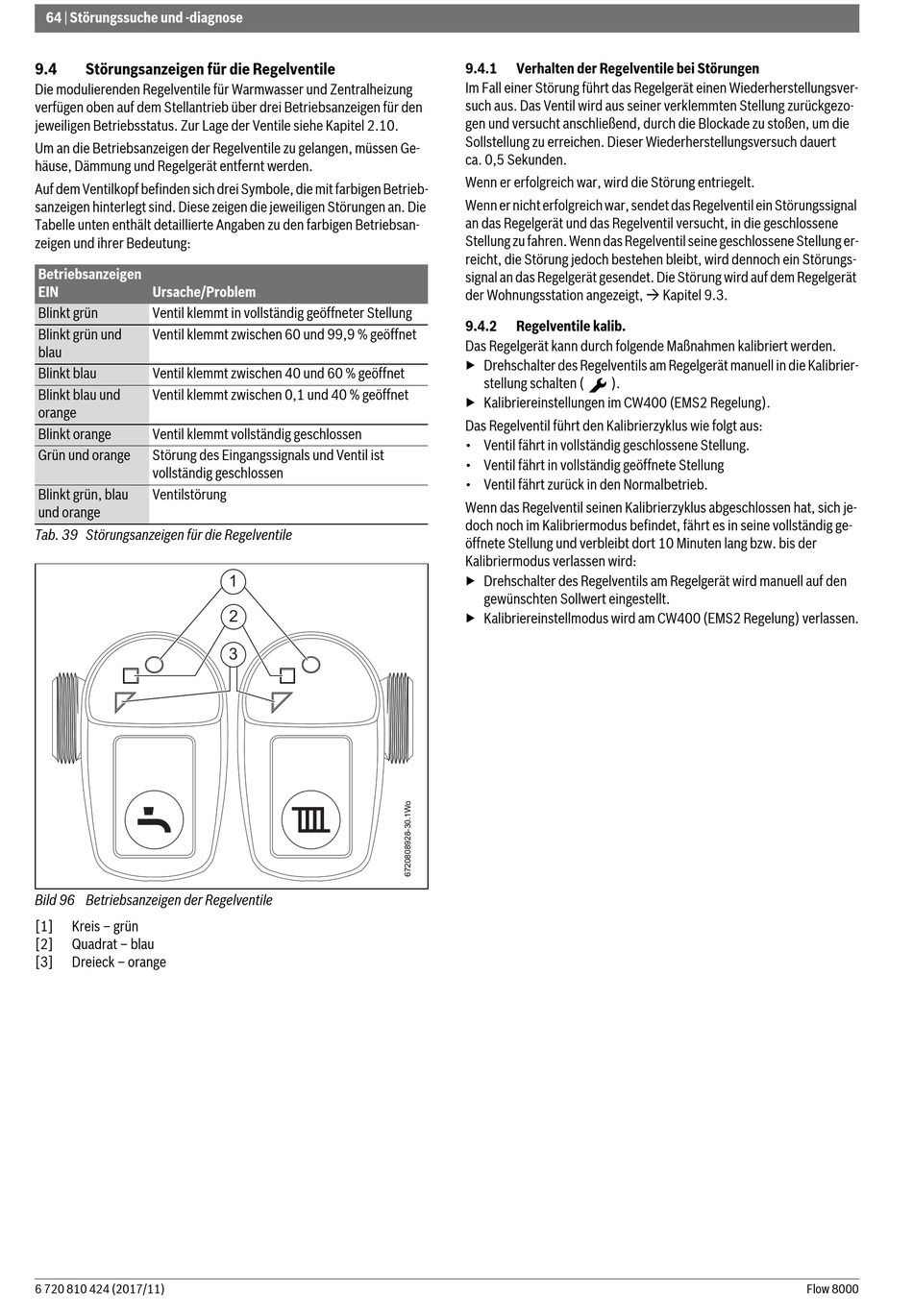

Bild 96 Betriebsanzeigen der Regelventile
[1] Kreis – grün
[2] Quadrat – blau
[3] Dreieck – orange
6 720 810 424 (2017/11)
1
2
3
9.4.1 Verhalten der Regelventile bei Störungen
Im Fall einer Störung führt das Regelgerät einen Wiederherstellungsver-
such aus. Das Ventil wird aus seiner verklemmten Stellung zurückgezo-
gen und versucht anschließend, durch die Blockade zu stoßen, um die
Sollstellung zu erreichen. Dieser Wiederherstellungsversuch dauert
ca. 0,5 Sekunden.
Wenn er erfolgreich war, wird die Störung entriegelt.
Wenn er nicht erfolgreich war, sendet das Regelventil ein Störungssignal
an das Regelgerät und das Regelventil versucht, in die geschlossene
Stellung zu fahren. Wenn das Regelventil seine geschlossene Stellung er-
reicht, die Störung jedoch bestehen bleibt, wird dennoch ein Störungs-
signal an das Regelgerät gesendet. Die Störung wird auf dem Regelgerät
der Wohnungsstation angezeigt,  Kapitel 9.3.
9.4.2

Regelventile kalib.

Das Regelgerät kann durch folgende Maßnahmen kalibriert werden.
▶ Drehschalter des Regelventils am Regelgerät manuell in die Kalibrier-
stellung schalten ( ).
▶ Kalibriereinstellungen im CW400 (EMS2 Regelung).
Das Regelventil führt den Kalibrierzyklus wie folgt aus:
• Ventil fährt in vollständig geschlossene Stellung.
• Ventil fährt in vollständig geöffnete Stellung
• Ventil fährt zurück in den Normalbetrieb.
Wenn das Regelventil seinen Kalibrierzyklus abgeschlossen hat, sich je-
doch noch im Kalibriermodus befindet, fährt es in seine vollständig ge-
öffnete Stellung und verbleibt dort 10 Minuten lang bzw. bis der
Kalibriermodus verlassen wird:
▶ Drehschalter des Regelventils am Regelgerät wird manuell auf den
gewünschten Sollwert eingestellt.
▶ Kalibriereinstellmodus wird am CW400 (EMS2 Regelung) verlassen.
Flow 8000
