Bosch VH 160-4 Z Installations- Und Wartungsanleitung Für Die Fachkraft
Luftheizungsbox
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Bosch VH 160-4 Z
Inhaltszusammenfassung für Bosch VH 160-4 Z

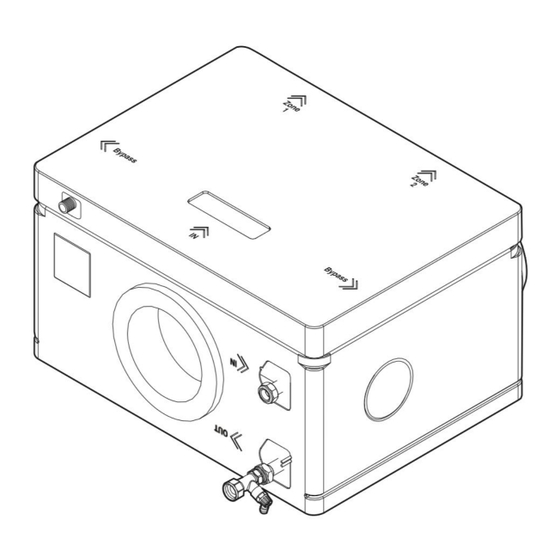

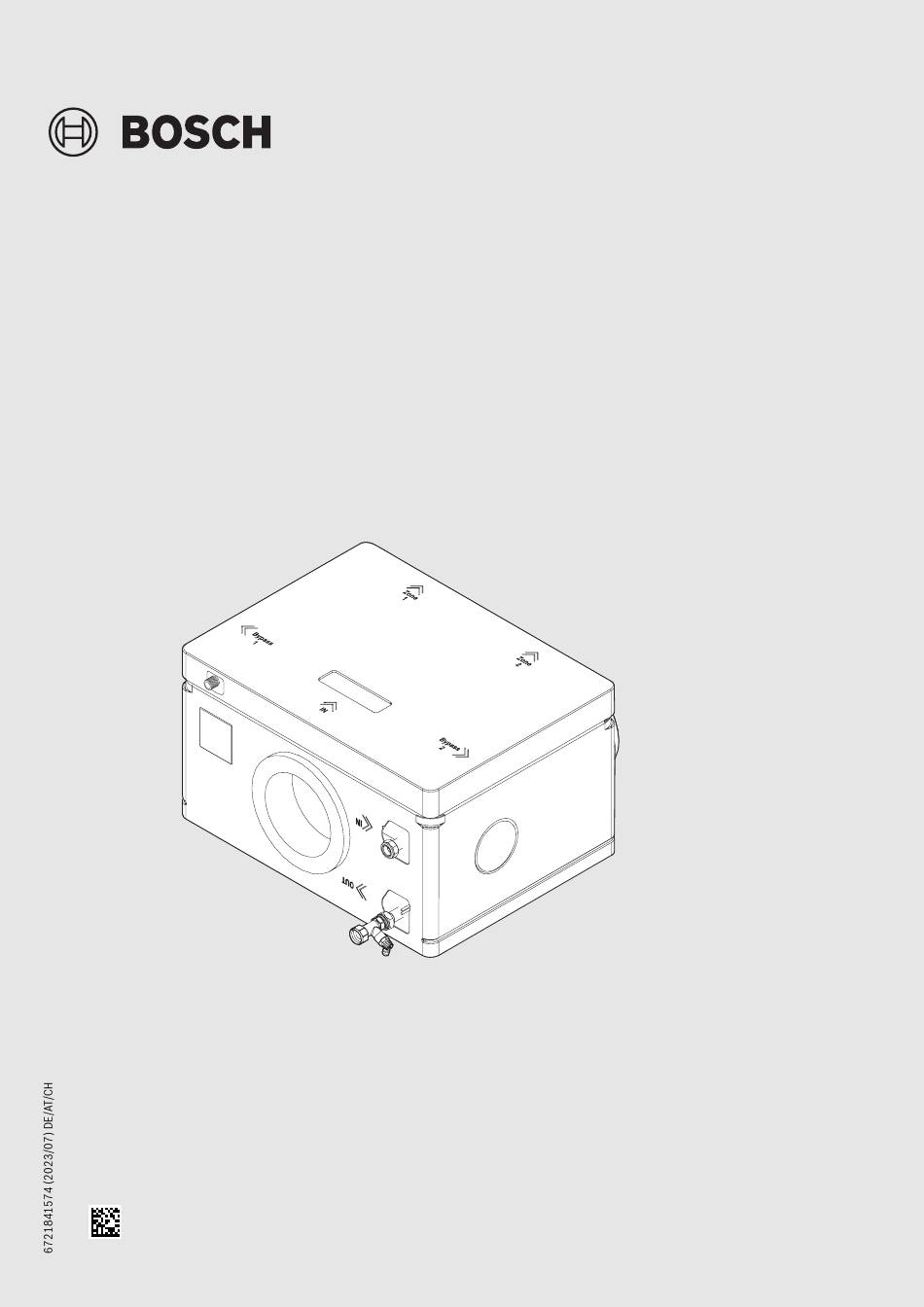

- Seite 1 Installations- und Wartungsanleitung für die Fachkraft Luftheizungsbox VH 160-4 Z...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Betriebs- und Störungsanzeigen ..... . . 18 Störungen beheben - Allgemeine Hinweise ..18 Symbolerklärung und Sicherheitshinweise . -
Seite 3: Allgemeine Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise HInstallation, Inbetriebnahme und Wartung Allgemeine Sicherheitshinweise Installation, Inbetriebnahme und Wartung darf nur ein zugelassener HHinweise für die Zielgruppe Fachbetrieb ausführen. Diese Installationsanleitung richtet sich an Fachleute für Lüftungs-, Hei- ▶ Die Luftheizungsbox und weitere Zubehöre entsprechend der zuge- zungs- und Elektrotechnik. -
Seite 4: Angaben Zum Produkt
Zubehör Eine vollständige Übersicht aller lieferbaren Zubehöre finden Sie in un- serem Gesamtkatalog. Wir empfehlen die Verwendung von Original Bosch-Zubehören, die optimal auf die Lüftungsgeräte abgestimmt sind. Ebenfalls erhältlich sind spezielle Zubehöre abhängig von der Montage- situation der Geräte. 0010041914-001... -
Seite 5: Produktübersicht
Vorschriften zu Lüftungsanlagen Produktübersicht Vorschriften zu Lüftungsanlagen Beachten Sie für eine vorschriftsmäßige Installation und den Betrieb des Produkts alle geltenden nationalen und regionalen Vorschriften, techni- schen Regeln und Richtlinien. Das Dokument 6720889835 enthält Informationen zu geltenden Vor- schriften. Zur Anzeige können Sie die Dokumentsuche auf unserer Inter- netseite verwenden. -
Seite 6: Vh 160-4 Z Montieren
Installation 4.3.1 VH 160-4 Z montieren Schlauchsiphon ▶ Am Montageort Löcher für die Halter [1] anzeichnen. G1/2 L = 3 m 0010041709-001 Bild 6 ▶ Löcher bohren und Dübel einstecken. ▶ Halter [1] mit Schrauben [2] locker montieren. G 1 / 2 2×... -
Seite 7: Anschluss Der Luftleitungen
▶ Auf luftdichten und geraden Sitz der Anschlussstutzen achten. • Die Anschlüsse für Lüftungsrohre an der Luftheizungsbox sind in DN160 ausgeführt. Entsprechende Zubehöre für die Luftleitungen und deren Anschluss ans Gerät sind bei Bosch erhältlich. • Die Luftleitungen werden entsprechend der Planung an die Lufthei- 0010041727-001 zungsbox herangeführt. -
Seite 8: Anschluss Der Hydraulischen Leitungen
Installation ▶ Verbindung mit Aluminium-Klebeband luftdicht fixieren. 4.3.4 Anschluss der hydraulischen Leitungen HINWEIS Geräteschaden durch unsachgemäße Installation Wenn durch die Installation der Rohrleitungen Kräfte auf die Anschlüsse ausgeübt werden, kann die Luftheizungsbox beschädigt werden. ▶ Sicherstellen, dass die Rohre gerade verlegt sind und kräftefrei an den Anschlüssen der Luftheizungsbox angebracht werden können. -
Seite 9: Flachkanal
Installation Flachkanal 4.4.1 Bauteile des Flachkanals 40/150 0010052490-001 Bild 13 Flachkanal 8 9 10 Kanalbogen 90°, vertikal Kanalbogen 90°, horizontal Schiebemuffe Abzweigstück 90° Kanalschalldämpfer Winkelbogen 90°, Ø 100 mm Winkelbogen 90°, Ø 125 mm Winkelbogen 90°, verlängert 4.4.2 Montagehinweise 0010052483-001 Bild 14 zeigt den empfohlenen Fußbodenaufbau bei der Montage von verzinkten Flachkanal-Bauteilen aus Stahl. -
Seite 10: Montage
Installation Die Flachkanäle und Formteile mit den Nennweiten 40/150 bis 40/200 4.4.3 Montage sind ausgelegt für eine Estrichüberdeckung von bis zu 50 mm. Bei den Wenn der Untergrund entsprechend Bild 14 vorbereitet ist: Nennweiten 40/200 empfehlen wir, zur Erhöhung der Scheitellastfestig- ▶... -
Seite 11: Übergang Zu Flachkanal
Installation 4.5.2 Übergang zu Flachkanal 4.5.3 Einschubdrossel ▶ Vom Lüftungsgerät die Zuluftleitung mit isoliertem Rohr über die Bei Verwendung von isoliertem Rohr wird der Volumenstrom über eine Luftheizungsbox bis zum Deckendurchbruch legen. Einschubdrossel eingestellt. Die Drossel muss mit mindestens 100 mm Abstand zur Luftheizungsbox/Schlafzimmerbypass montiert werden. -
Seite 12: Bypass
Installation Bypass ▶ Drossel in den Schlitz schieben und so ausrichten, dass sie dicht am Rohr anliegt. Durch den Bypass ist es möglich, einzelne Räume (z. B. das Schlafzim- mer) von der Luftheizung auszuschließen. Die Zuluft wird in der Lufthei- zungsbox am Wärmetauscher vorbei geleitet. -
Seite 13: Volumenstromdrossel Vd125
Installation Volumenstromdrossel VD125 Elektrischer Zuheizer Mit der Volumenstromdrossel VD125 wird der Volumenstrom entspre- Mit dem elektrischen Zuheizer kann die Zulufttemperatur für einzelne chend den Vorgaben aus der Planung eingestellt. Räume erhöht werden (z. B. im Badezimmer). Montage ▶ Um die Volumenstromdrossel VD125 einzustellen: Winkelscheibe Der Volumenstrom durch den Elektrischen Zuheizer muss zwischen auf den vorgegebenen Wert drehen. -
Seite 14: Elektrischer Anschluss
Elektrischer Anschluss Elektrischer Anschluss Inbetriebnahme Die Luftheizungsbox ist elektrisch am Lüftungsgerät angeschlossen und Allgemeine Hinweise wird damit zusammen mit dem Lüftungsgerät in Betrieb genommen ( Installationsanleitung des Lüftungsgeräts). GEFAHR ▶ Sicherstellen, dass der Kodierschalter an der Geräteelektronik auf Durch Stromschlag! Stellung 5 steht. -
Seite 15: Inbetriebnahmeprotokoll
Außerbetriebnahme Inbetriebnahmeprotokoll Raum Bezeichnung Raum-Typ Nachheizer Versorgung Z1/Versorgung Z2/Schlafraum Anschluss Anzahl Leistung Z1/Schlafraum Z2/Abluftraum Heizregistermodul 1 Heizregistermodul 2 Prüfungen Nein Deckel der Luftheizungsbox richtig geschlossen? Hydraulischer Anschluss Vorlauf/Rücklauf kontrolliert? Kondensatablauf an Luftheizungsbox mit Gefälle angeschlossen und Siphon verlegt? Alle Räume zugeordnet und eingetragen? Wenn elektrischer Schlafzimmerbypass vorhanden ist: Bypass 1 / 2 eingestellt und Funktion überprüft? Raumzuordnung der Heizmodule für alle Räume geprüft? Einstellungen der Luftmengen überprüft und ggf. -
Seite 16: Inspektion Und Wartung
Inspektion und Wartung Inspektion und Wartung Wartung durch den Betreiber Die Luftheizungsbox VH 160-4 Z ist für den Betreiber wartungsfrei. Wartung durch den Fachbetrieb HINWEIS Bei der Wartung kann Kondenswasser aus dem der Luftheizungsbox aus- Nach DIN 1946-6 ist das Lüftungsgerät inkl. Zubehör auf Verschmut- laufen. -
Seite 17: Demontage Des Deckels
Inspektion und Wartung 8.2.1 Demontage des Deckels 8.2.3 Kondensatablauf und Siphon ▶ Deckel der Luftheizungsbox demontieren. GEFAHR ▶ Kondensatableitung auf Lecks und Verstopfung überprüfen. Lebensgefahr durch Stromschlag ▶ Um einwandfreien Ablauf in das Abwassernetz sicherzustellen: Si- phon durchspülen. Das Berühren von unter Spannung stehenden Teilen kann zum Strom- schlag führen. -
Seite 18: Betriebs- Und Störungsanzeigen
Betriebs- und Störungsanzeigen Betriebs- und Störungsanzeigen Störungen beheben - Allgemeine Hinweise GEFAHR Gefahr durch Stromschlag! Bei Störungsanzeigen unmittelbar nach der Konfiguration liegt wahr- scheinlich eine fehlerhafte Konfiguration vor. ▶ Vor Arbeiten am Gerät Anschluss grundsätzlich spannungsfrei ma- chen! ▶ Konfiguration sorgfältig prüfen und ggf. wiederholen. ▶... -
Seite 19: Störungsanzeige Am Mvh 800
Betriebs- und Störungsanzeigen Anzeige Ursache Abhilfe Code 7601 – Keine Kommunikation mit der Fernbedienung in Raum X (die letzen beiden Ziffern geben die Raumnummer an: 7506 = Raum 6) 7616 Falsche Konfiguration der Fernbedienung in Raum X ▶ Konfiguration prüfen. Mit der gewählten Einstellung ist ein Fernbedienung erforderlich. -
Seite 20: Umweltschutz/Entsorgung
B. „Europäische Richtlinie 2012/19/EG über Elektro- und Elekt- unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, ronik-Altgeräte“. Diese Vorschriften legen die Rahmenbedingungen fest, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Post- die für die Rückgabe und das Recycling von Elektronik-Altgeräten in den fach 30 02 20, 70442 Stuttgart, DEUTSCHLAND. -
Seite 21: Anhang
Anhang Anhang 12.1 Elektrische Verdrahtung 4 5 6 230 V ≤ 24V TV1 TV2 OV1 BUS N L N N 14 Z1 Z2 230 V 230 V R1.1 R1.2 R1.1 R1.2 MVH 800 MVH 800 MOD IN MOD OUT MOD IN MOD OUT 0010041737-001 Bild 26 Elektrische Anschlüsse auf der Leiterplatte... -
Seite 22: Technische Daten
