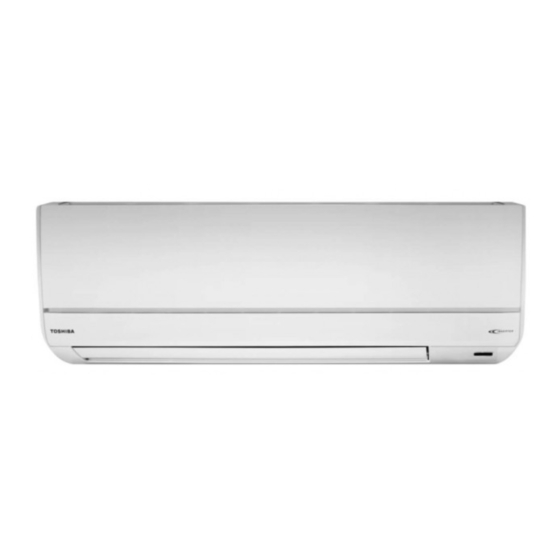

Toshiba RAS-107SKV Series Installationsanleitung
Vorschau ausblenden
Andere Handbücher für RAS-107SKV Series:
- Bedienungsanleitung (4 Seiten) ,
- Bedienungsanleitung (172 Seiten) ,
- Bedienungsanleitung (18 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
INSTALLATION MANUAL
AIR CONDITIONER (SPLIT TYPE)
Indoor unit
RAS-107, 137SKV Series
Outdoor unit
RAS-107, 137SAV Series
Cover 1110251210.indd 1
Cover 1110251210.indd 1
ENGLISH
ESPAÑOL
FRANÇAIS
ITALIANO
DEUTSCH
PORTUGUÊS
POLSKI
ČESKY
HRVATSKI
MAGYAR
NEDERLANDS
ΕΛΛΗΝΙΚΑ
SVENSKA
SUOMI
NORSK
DANSK
ROMÂNĂ
БЪЛГАРСКИ
EESTI
LATVISKI
SLOVENČINA
SLOVENŠČINA
1110251210
11/3/09 2:43:53 PM
11/3/09 2:43:53 PM
Inhaltsverzeichnis
Verwandte Anleitungen für Toshiba RAS-107SKV Series
Inhaltszusammenfassung für Toshiba RAS-107SKV Series
-
Seite 2: Inhaltsverzeichnis
CONTENTS CONTENIDOS SOMMAIRE PRECAUTIONS FOR SAFETY ............1 PRECAUCIONES SOBRE SEGURIDAD ........1 MESURES DE SÉCURITÉ ............1 INSTALLATION DIAGRAM OF INDOOR AND DIAGRAMA DE INSTALACIÓN DE LA UNIDAD INTERIOR Y PLAN D’INSTALLATION DES UNITÉS INTÉRIEURE ET OUTDOOR UNITS ............... 2 EXTERIOR ................... 2 EXTÉRIEURE................ -
Seite 11: Sicherheitsvorkehrungen
Korrekte Erdung der Anlage sicherstellen. • Der Einbau des Geräts muß in Übereinstimmungen mit den für das betreffende Land geltenden Verkabelungsvorschriften erfolgen. Wenn ein Defekt festgestellt wird, darf das Gerät nicht installiert werden. Ziehen Sie in diesem Fall unverzüglich einen TOSHIBA-Händler zu Rate. VORSICHT •... -
Seite 12: Einbauzeichnungen Für Innen- Und Aussengerät
EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT RAS-107SKV RAS-137SKV Series Series Für die hinteren linken und linken Rohrleitungen. Haken Montageplatte Wand Einen Polster zwischen Innengerät und Wand einbringen um das Innengerät zu neigen und die Montage zu vereinfachen. Den Ablaufschlauch nicht durchhängen lassen. -
Seite 13: Inne
100 mm über der Pfeilmarkierung. über der Pfeilmarkierung. VORSICHT RAS-107SKV Series RAS-137SKV Series 1. Nach dem die Position des Durchbruches mit Hilte der Montageplatte ( ) • Das Gerät kann auf eine der folgenden Weisen am Netz angeschlossen bestimmt wurde, ist die Bohrung (Ø65 mm) mit leichtem Gefälle nach außen werden. -
Seite 14: Kabelanschlüsse
1. Ausschneiden des Frontplattenschlitzes Kabelanschlüsse Den Schlitz an der linken oder rechten Seite der Frontabdeckung für Anschluss an der linken bzw. rechten Seite sowie den Schlitz an der linken oder rechten Unterseite der Frontabdeckung für Anschluss an der Verbinden des Verbindungskabels linken bzw. -
Seite 15: Einbau Des Innengeräts
HINWEIS Entwässerung Wenn die Leitung nicht korrekt gebogen wird, kann das Innengerät nicht fest an der Wand befestigt werden. 1. Den Ablaufschlauch nach unten weisend anbringen. Nach dem die Leitungen durch die Leitungsöffnung geführt wurden, sind die Anschlüsse zu verbinden; danach sind beide Leitungen zu Isolieren. HINWEIS •... -
Seite 16: Anschluß Der Kühlmittelleitungen
ENTLÜFTUNG Anschluß der Kühlmittelleitungen Die in den Leitungen und im Innengerät enthaltene Luft und Feuchtigkeit muss mit Hilfe einer Vakuumpumpe abgesaugt werden. Kein Kältemittel zum „Ausblasen“ der Leitungen verwenden! Weiter Einzelheiten bitte der Bördeln Betriebsanleitung der Vakuumpumpe zu entnehmen. 1. Die Leitung mit einem Rohrschneider abschneiden. Verwendung der Vakuumpumpe Verwenden Sie unbedingt eine Vakuumpumpe mit Rückfl... -
Seite 17: Sonstiges
Massekabel Verbindungskabel Netzkabel Verbindungskabel Netzkabel HINWEIS : Verbindungskabel Modell RAS-107SKV Series RAS-137SKV Series • Kabeltyp : Über H07RN-F oder 245 IEC66 50Hz, 220 – 240 V Einphasig Stromversorgung 60Hz, 220 – 230 V Einphasig Max. Betriebsstrom Steckdosen- und Sicherungsvorgaben Netzkabel... - Seite 53 MEMO Cover back 1110251210.indd 1 Cover back 1110251210.indd 1 11/3/09 2:45:51 PM 11/3/09 2:45:51 PM...
