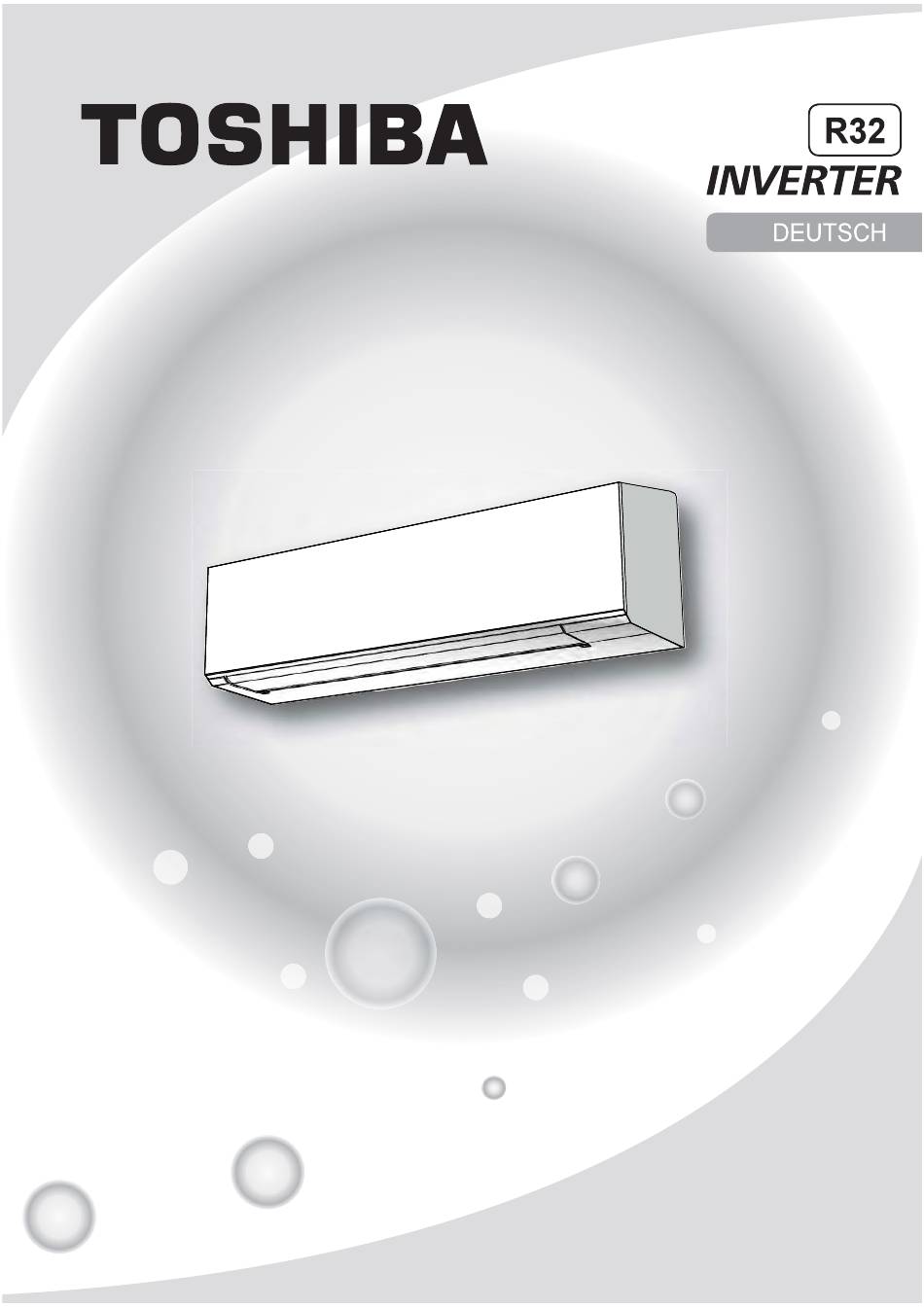

- Seite 1 INSTALLATION MANUAL AIR CONDITIONER (SPLIT TYPE) Indoor unit RAS-B07, 10, 13, 16J2KVSG-E Outdoor unit RAS-07, 10, 13, 16J2AVSG-E 1 1 1 8 3 5 0 1 8 2...
-
Seite 2: Inhaltsverzeichnis
INHALT SICHERHEITSVORKEHRUNGEN ............................1 ZUBEHÖRTEILE ................................... 5 EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT ................... 6 Zusätzlich erhältliche Installationsteile ..........................6 INNENGERÄT ..................................7 Aufstellungsort ..................................7 Mauerdurchbruch und Befestigung der Montageplatte ..................... 7 Verbindung der Fernbedienung zur Funktion per Kabelanschluss..................7 Installation von Leitungen und Kondensatschlauch ...................... -
Seite 3: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN Lesen Sie die Hinweise in diesem Handbuch sorgfältig Dieses Gerät ist mit R32 befüllt. durch, bevor Sie das Gerät einschalten. • Lesen Sie bitte vor dem Einbau diese Anweisungen für Sicherheitsvorkehrungen genau durch. • Befolgen Sie diese Vorsichtsmaßnahmen, um Gefährdungen auszuschließen. Die Symbole und ihre Bedeutung sind nachstehend aufgeführt. -
Seite 4: Achten Sie Darauf Dass Alle Elektrokabel Ordnungsgemäß
GEFAHR • DIESES GERÄT IST NUR ZUR VERWENDUNG DURCH HIERZU BEFUGTE PERSONEN BESTIMMT. • VOR ARBEITEN AN DER ANLAGE IST UNBEDINGT DIE STROMZUFUHR ZU UNTERBRECHEN. VERGEWISSERN SIE SICH, DASS ALLE SCHALTER UND SICHERUNGEN AUSGESCHALTEN SIND. WIRD DIES NICHT BEACHTET KANN EIN STROMSCHLAG DIE FOLGE SEIN. •... - Seite 5 • Verwenden Sie kein anderes als das vorgeschriebene Kältemittel zum Nachfüllen oder Ersetzen. Andernfalls kann anormal hoher Druck im Kühlkreislauf erzeugt werden, was zu einem Versagen oder einer Explosion des Produkts oder Verletzungen führen kann. • Benutzen Sie keine anderen Mittel als die vom Hersteller empfohlenen, um den Tauprozess zu beschleunigen oder das Gerät zu reinigen.
-
Seite 6: Meldepflicht An Das Örtliche Energieversorgungsunternehmen
VORSICHT • Kontakt der Anlage mit Wasser oder Feuchtigkeit vor der Installation kann elektrische Schläge zur Folge haben. Das Gerät nicht in einem feuchten Keller lagern; unbedingt die Geräte vor Regen und Feuchtigkeit schützen. • Nach dem Auspacken den Einbausatz sorgfältig auf Beschädigung überprüfen. •... -
Seite 7: Zubehörteile
Innengerät Teilebezeichnung Teilebezeichnung Fernbedienungs-Einheit × 1 Montageplatte × 1 Batterie × 2 Fernbedienungshalter × 1 Linsenkopfschraube × 6 Toshiba Ultrareinem Filter × 2 Flachkopfholzschraube × 2 Bedienungsanleitung × 1 Einbauanleitung × 1 Flachkopfholzschraube × 1 " Batterien Deckel Aussengerät Teilebezeichnung Teilebezeichnung Ablaufschlauchanschluss ×... -
Seite 8: Einbauzeichnungen Für Innen- Und Aussengerät
EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT Für die hinteren linken, unteren linken und linken Rohrleitungen Wand Haken Schneiden Sie ein SPACER aus der Verpackung des Innengeräts zurecht, Montageplatte rollen sie es zusammen und bringen Sie es zwischen Innengerät und Wand ein, um das Innengerät zu neigen und die Montage zu vereinfachen. -
Seite 9: Innengerät
INNENGERÄT Befestigung der Montageplatte unmittelbar an Aufstellungsort der Wand • Einen Aufstellungsort wählen, der wie in der Zeichnung gezeigt ausreichend 1. Die Montageplatte im oberen und unteren Bereich fest an der Wand mon- Platz rund um das Innengerät bietet tieren, um ein sicheres Einhängen des Innengeräts zu gewährleisten. •... -
Seite 10: Installation Von Leitungen Und Kondensatschlauch
Vordertafel Kontrolle Kabel Schraube (Ø3,1×16L) zum Aufhängen der Loch zum Anbringen Fernbedienung der Fernbedienung Kontrolle Kabel Fernbedienung Wand Schraube Schraube Fernbedienung Schraube (Ø3,1×25L) zur Befestigung der Schraubverschluss Abdeckung des Batterien Fachs 70 mm * Kabelgröße 28-22 AWG oder 0,08-0,32 mm Außendurchmesser nicht größer als 4,7 mm, Steuerkabel nicht länger 5 mm... -
Seite 11: Einbau Des Innengeräts
Entfernen des Kondensatschlauchs HINWEIS • Der Drainage-Schlauch kann durch Entfernen Wenn die Leitung nicht korrekt gebogen wird, kann das Innengerät nicht fest der Schraube vom Drainage-Schlauch an der Wand befestigt werden. herausgenommen werden. Nach dem die Leitungen durch die Leitungsöffnung geführt wurden, sind die •... -
Seite 12: Aussengerät
2. Die Ablaufwanne mit Wasser füllen und sich vergewissern, daß das VORSICHT Wasser problemlos nach außen abläuft. 3. Beim Anschließen der Ablaufschlauch-Verlängerung ist die Den Ablaufschlauch korrekt verlegen, um eine einwandfreie Entwässerung Verbindungsstelle der Ablaufschlauch-Verlängerung mit der Leitungshülle zu gewährleisten. abzudecken. -
Seite 13: Entleeren
Festziehen der Verbindungsmutter Verbindung Druckmeßgerät Druckmeßgerät –101 kPa (–76 cmHg) Verteilerventil Die anzuschließenden Leitungen zu den Anschlüssen ausrichten, dann die Überwurfmuttern so weit wie möglich mit den Fingern festdrehen. Grift der Unterdruckseite Griff der Hochdruckseite (Bleiben Sie vollständig geschlossen) Überwurfmutter Kontermutter Zufuhrschlauch Zufuhrschlauch... -
Seite 14: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE Modell RAS-B07J2KVSG-E RAS-B10J2KVSG-E RAS-B13J2KVSG-E RAS-B16J2KVSG-E Stromversorgung 50Hz, 220 – 240 V Einphasig Max. Betriebsstrom 4,50A 6,75A 7,50A 9,50A Trennschalter-Nennleistung Stromversorgungskabel H07RN-F oder 60245 IEC66 H07RN-F oder 60245 IEC66 (1,5 mm oder mehr) (2,5 mm oder mehr) Verbindungskabel Innengerät Aussengerät Das Anschließen des Verbindungskabels kann vorgenomen werden, 1. -
Seite 15: Bei Der 1:1-Verbindung Eines Innengeräts Mit Einem Aussengerät
Bei der 1:1-Verbindung eines Innengeräts mit einem Aussengerät Eingang der Stromversorgung bei Klemmenblock des Außengeräts (Empfohlen) Innengerät Aussengerät Zu entfernende Isolierung des Verbindungskabel Verbindungskabel verbinden mit 1 2 3 Verbindungskabels Klemmenblock Klemmenblock (L N 1 2 3) Massekabel 50 mm 10 mm Verbindungskabel Netzkabel... - Seite 16 1:1-Schaltplan der Stromversorgung für das Aussengerät Eingang der Stromversorgung beim Klemmenblock des Aussengeräts (empfohlen) Klemmenblock Gehäuse für innen Gehäuse Klemmenblock für außen Stromversorgung Eingang der Stromversorgung beim Klemmenblock des Innengeräts (erhältlich) Klemmenblock Gehäuse für innen Stromversorgung Gehäuse Klemmenblock für außen VORSICHT 1.
-
Seite 17: Bei Der Verbindung Eines Innengeräts Mit Einem Multi-Inverter-System (Ims)
Bei der Verbindung eines Innengeräts mit einem Multi-Inverter-System (IMS) Eingang der Stromversorgung bei Klemmenblock des Außengeräts Innengerät Aussengerät Zu entfernende Isolierung des Verbindungskabel Verbindungskabel verbinden mit 1 2 3 Klemmenblock Verbindungskabels 1(L) Klemmenblock (L N 1 2 3) Massekabel 50 mm 10 mm Verbindungskabel Netzkabel... -
Seite 18: Sonstiges
SONSTIGES Überprüfung auf Gas-Undichtigkeit Probelauf Um den Probelaufmodus (TEST RUN (COOL)) zu einzuschalten, die [RESET]-Taste 10 Sekunden lang gedrükt halten. (Dies wird durch einen Die Aufstellorte für das kurzen Piepton bestätigt.) Innengerät prüfen. OPERATION / RESET Taste Die Aufstellorte für das Außengerät prüfen.
