- Seite 1 R32 or R410A INSTALLATIONSHANDBUCHA DEUTSCH KLIMAGERÄT (SPLIT-TYP) Innengerät RAS-B10N4KVRG-E RAS-B13N4KVRG-E RAS-B16N4KVRG-E Aussengerät RAS-10J2AVSG-E1 RAS-13J2AVSG-E1 RAS-16J2AVSG-E1 1129850101...
- Seite 2 INHALT SICHERHEITSVORKEHRUNGEN ............................1 ZUBEHÖR UND INSTALLATIONSTEILE ..........................5 EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT ................... 6 Zusätzlich erhältliche Installationsteile ..........................6 INNENGERÄT ..................................7 Aufstellungsort ..................................7 Mauerdurchbruch und Befestigung der Montageplatte ..................... 7 Installation von Leitungen und Kondensatschlauch ......................8 Einbau des Innengeräts ..............................
- Seite 3 SICHERHEITSVORKEHRUNGEN SICHERHEITSVORKEHRUNGEN Lesen Sie die Hinweise in diesem Handbuch sorgfältig Dieses Gerät ist mit R32 befüllt. durch, bevor Sie das Gerät einschalten. • Lesen Sie bitte vor dem Einbau diese Anweisungen für Sicherheitsvorkehrungen genau durch. • Befolgen Sie diese Vorsichtsmaßnahmen, um Gefährdungen auszuschließen. Die Symbole und ihre Bedeutung sind nachstehend aufgeführt.
- Seite 4 GEFAHR • DIESES GERÄT IST NUR ZUR VERWENDUNG DURCH HIERZU BEFUGTE PERSONEN BESTIMMT. • VOR ARBEITEN AN DER ANLAGE IST UNBEDINGT DIE STROMZUFUHR ZU UNTERBRECHEN. VERGEWISSERN SIE SICH, DASS ALLE SCHALTER UND SICHERUNGEN AUSGESCHALTEN SIND. WIRD DIES NICHT BEACHTET KANN EIN STROMSCHLAG DIE FOLGE SEIN. •...
- Seite 5 • Verwenden Sie kein anderes als das vorgeschriebene Kältemittel zum Nachfüllen oder Ersetzen. Andernfalls kann anormal hoher Druck im Kühlkreislauf erzeugt werden, was zu einem Versagen oder einer Explosion des Produkts oder Verletzungen führen kann. • Benutzen Sie keine anderen Mittel als die vom Hersteller empfohlenen, um den Tauprozess zu beschleunigen oder das Gerät zu reinigen.
- Seite 6 MELDEPFLICHT AN DAS ÖRTLICHE ENERGIEVERSORGUNGSUNTERNEHMEN Unbedingt die Installation dieser Anlage vor der Aufstellung dem örtlichen Stromversorger anzeigen. Im Falle von Problemen oder falls die Installation vom Stromversorger nicht genehmigt wird, sorgt der Kundendienst für Abhilfe. ■ Wichtige Informationen zum verwendeten Kältemittel Dieses Produkt enthält fl...
- Seite 7 Innengerät Teilebezeichnung Teilebezeichnung Montageplatte × 1 Fernbedienungs-Einheit × 1 Batterie × 2 Fernbedienungshalter × 1 Toshiba Ultrareinem Filter × 2 Linsenkopfschraube × 10 Flachkopfholzschraube × 2 Schraube × 2 Bedienungsanleitung × 1 Einbauanleitung × 1 " Dekorationsgewebe (dunkelgrau) × 1 B-Etikett ×...
- Seite 8 EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT Für die Leitungen hinten links und unten links Wand Haken Linsenkopfschraube Haken Schneiden Sie ein SPACER aus der Montageplatte Verpackung des Innengeräts zurecht, rollen sie es zusammen und bringen Sie es zwischen Innengerät und Wand ein, um das Innengerät zu neigen und die Montage zu vereinfachen.
- Seite 9 INNENGERÄT INNENGERÄT Befestigung der Montageplatte Aufstellungsort Empfohlene Positionen der Umriss der Inneneinheit Befestigungsschrauben • Einen Aufstellungsort wählen, der wie in der Zeichnung gezeigt ausreichend Platz rund um das Innengerät bietet Haken • Einen Aufstellungsort wählen, an dem sich keine Hindernisse vor den Einund Auslassöffnungen befi...
- Seite 10 Installation von Leitungen und VORSICHT Kondensatschlauch Achten Sie beim Schneiden der Frontverkleidung auf Schneidewerkzeuge und scharfe Kunststoffkanten. Es besteht Verletzungsgefahr. Verlegung von Leitungen und Kondensatablauf So entfernen Sie den Ablaufschlauch • Da Kondensation zu Störungen des Geräts führen können, unbedingt beide •...
- Seite 11 Anbringen der Kondensatkappe Einbau des Innengeräts • Sechskant-Inbusschlüssel (4 mm) in Öffnung einpassen. 1. Die Leitungen durch die Öffnung in der Wand führen, dann das Innengerät in die oberen Haken der Montageplatte einhängen. 2. Das Innengerät nach rechts und links drücken, um sich zu vergewissern, daß...
- Seite 12 Mindestens 50 cm oberhalb Schneeschutz-Haube müssen die Füße unbedingt gesichert werden. der Schneeansammlungslinie • Die zulässige Länge der Anschlussleitung. einbauen. Mindestens Modell RAS-10J2AVSG-E1 RAS-13J2AVSG-E1 RAS-16J2AVSG-E1 50 cm Ungeladen < 15 m < 15 m < 15 m Schneeansammlungs-Linie Maximale Länge...
- Seite 13 IMPERIAL (Typ Flügelmutter) Ablassen des Wassers Außendurchmesser der Kupferleitung • An der Basisplatte des Außengeräts befi nden sich Öffnungen, um Druck Ø6,35 1,5 bis 2,0 Leitung sicherzustellen, dass das Kondensat, das beim Heizbetrieb entsteht, platte Ø9,52 1,5 bis 2,0 effi zient abgeführt wird. Wenn ein zentralisierter Ablauf erforderlich ist, wenn das Gerät auf einem Ø12,70 2,0 bis 2,5...
- Seite 14 Entleeren Handhabung Hinweise zum Stopfbuchsenventil • Öffnen Sie ganz das Ventilschaft, aber nicht weiter als dem Stöpsel. Sobald das Leitungen an der Innen- und Außeneinheit angeschlossen sind, kann mit dem Evakuieren begonnen werden. Rohrgröße des Größe des Sechskantschlü ssels Stopfbuchsenventils acked Valve ENTLÜFTUNG Die in den Leitungen und im Innengerät enthaltene Luft und Feuchtigkeit 12,70 mm und kleiner...
- Seite 15 ELEKTRISCHE ANSCHLÜSSE ELEKTRISCHE ANSCHLÜSSE Modell RAS-B10N4KVRG-E RAS-B13N4KVRG-E RAS-B16N4KVRG-E Stromversorgung 50Hz, 220 – 240 V Einphasig Max. Betriebsstrom 6,75A 7,60A 9,50A Trennschalter-Nennleistung Stromversorgungskabel H07RN-F oder 60245 IEC66 H07RN-F oder 60245 IEC66 (1,25 mm oder mehr) (1,5 mm oder mehr) Verbindungskabel Innengerät Aussengerät Das Anschließen des Verbindungskabels kann vorgenomen werden, 1.
- Seite 16 Bei der 1:1-Verbindung eines Innengeräts mit einem Aussengerät Die Stromversorgung kann so gewählt werden, dass sie entweder einen Anschluss zum Innen- oder Außengerät bietet. Treffen Sie die entsprechende Wahl und schließen Sie die Stromversorgung und das Anschlusskabel entsprechend der nachfolgenden Anweisungen an. Eingang der Stromversorgung bei Klemmenblock des Außengeräts (Empfohlen) Innengerät Aussengerät...
- Seite 17 1:1-Schaltplan der Stromversorgung für das Aussengerät Eingang der Stromversorgung beim Klemmenblock des Aussengeräts (empfohlen) Klemmenblock Gehäuse für innen Gehäuse Klemmenblock für außen Stromversorgung Eingang der Stromversorgung beim Klemmenblock des Innengeräts (erhältlich) Klemmenblock Gehäuse für innen Stromversorgung Gehäuse Klemmenblock für außen VORSICHT 1.
- Seite 18 Bei der Verbindung eines Innengeräts mit einem Multi-Inverter-System (IMS) Eingang der Stromversorgung bei Klemmenblock des Außengeräts Innengerät Aussengerät Zu entfernende Isolierung des Verbindungskabel Verbindungskabel verbinden mit 1 2 3 Klemmenblock Verbindungskabels 1(L) Massekabel Klemmenblock (L N 1 2 3) 50 mm 10 mm Verbindungskabel Netzkabel...
- Seite 19 SONSTIGES SONSTIGES Überprüfung auf Gas-Undichtigkeit Probelauf Um den Probelaufmodus (TEST RUN (COOL)) zu einzuschalten, die [RESET]-Taste 10 Sekunden lang gedrükt halten. (Dies wird durch einen Die Aufstellorte für das Innengerät prüfen. kurzen Piepton bestätigt.) Die Aufstellorte für das Außengerät prüfen. OPERATION / RESET Taste •...

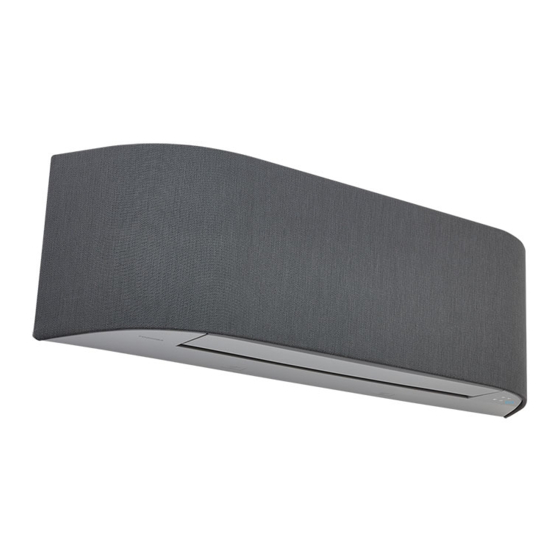

- Seite 20 Installation von Dekorationsgewebe Das Dekorationsgewebe für die Abdeckung des Lufteinlassgitters der Inneneinheit wurde in das Zubehör aufgenommen. Der Benutzer kann es nach Bedarf verwenden. Die Installationsmethode ist wie folgt. 1. Entfernen Sie das Lufteinlassgitter. Öffnen Sie das Lufteinlassgitter nach oben und ziehen Sie es zu sich heran.
