Tecson Tank-Observer TO-1 Inbetriebnahme Und Bedienung Seite 6

Sonden-Tabelle: Eingabeschritt 1, 3. Ziffer
Kennziffer Sondenmessbereich
x x 0 x Standardsonde 0 - 250 mbar 2,5m Wassersäule bzw. 3 m Ölsäule und Bezugstemperatur 15 ºC
x x 1 x Sonde 0 - 500 mbar
x x 2 x Sonde 0 - 1000 mbar 10m Wassersäule bzw. 12 m Ölsäule und Bezugstemperatur 15 ºC
x x 6 x Sonde 0 - 100 mbar
x x 7 x Sonde 0 - 150 mbar
x x 8 x Sonde 0 - 200 mbar
alternativ : Andere Kennziffer nur wenn abweichend vom 15ºC-Abrechungsbezug ein geringerer Inhalt angezeigt werden
soll :
( x x 3 x ) Standardsonde 0 - 250 mbar + z.B. Erdtank ( => Bezugsvolumen f. ca. 5 - 10 ºC Durchschnittstemperatur)
( x x 4 x ) Sonde 0 - 500 mbar + z.B. Erdtank ( => Bezugsvolumen für ca. 5 - 10 ºC Durchschnittstemperatur)
Andere Sonden sind über cm-Eingabe in Schritt 4 einzumessen (Zweipunkteinmessung).

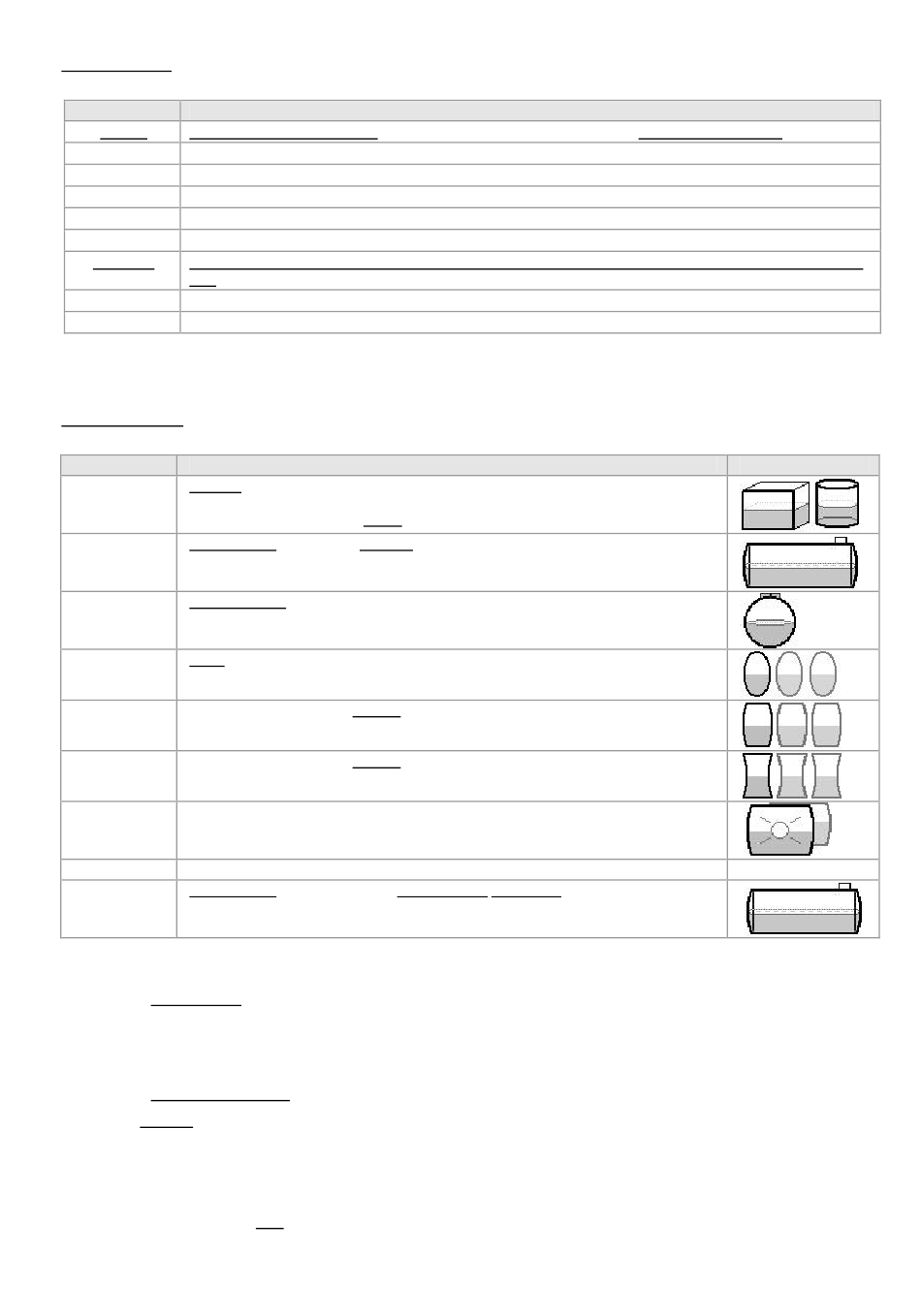

Tankform-Tabelle: Eingabeschritt 1, 4. Ziffer
Kennziffer Tankgrundform
x x x 1 linearer Tank, lineare Anzeige / auch für % oder cm -Anzeige
Rechteckige Tanks; stehende Zylinder; kellergeschweißte Stahltanks.
Kennziffer 1 auch für andere lineare Messanwendungen, wi e cm-Anzeige.
x x x 2 zylindrischer Tank (siehe alternativ Kennziffer 9 )
Liegender Zylinder; röhrenförmiger Tank; bis 45.000 Ltr.,
typische Bauform als Außentank od. Erdtank aus Stahl.
x x x 3 kugelförmiger Tank
Erdtanks mit kugelähnlicher Grundform;
häufig Erdtanks aus Kunststoff (GfK).
x x x 4 ovale Kellertanks
typische Bauform von GfK-Tanks und einwandige Blechtanks
x x x 5 Kunststoff-Batterietank, konvex
leicht bauchige Grundform, alternativ zu Typ 1
x x x 6 Kunststoff-Batterietank, konkav
leicht hohlbauchige Form, alternativ zu Typ 1
x x x 7 Kunststofftank mit Ausnehmung
Kunststofftanks mit einer großen Ausnehmung (Höhlung) in der Tankmitte (ohne
Ringbandagen)
x x x 8 - reserviert -
x x x 9 zylindrischer Außen-Großtank 50.000 Ltr bis 100.000 Ltr
Speziell für zyl. Großtanks von 50 m
alternativ zu 2 Umrechung abrufbar.
Hinweise zu 3. Tankhöhe:
- Tankhöhe (Tank-Innenmaß) in mm eingeben.
Ggf. die Wandungsstärke für Boden und Kopfplatte vom Außenmaß abziehen.
Hinweise zu 4. Aktuelle Füllhöhe
- Achtung: Die Messsonde muss vor Erreichen von Eingabeschritt 4 abgesenkt sein !
- Wichtig: Von der abgemessenen Füllhöhe sind 10 mm abzuziehen
(Position der Messzelle innerhalb des Sondenkörpers). D.h.:
Für einen gemessenen Füllstand von 95,2 cm ist entsprechend 0942 [mm] einzugeben.
Diese Eingabe kann nicht bei relativ niedrigem Füllstand erfolgen. Es ist ein Mindestsignal erforderlich.
Je höher die Referenzsäule hier, desto genauer erfolgt die Einstellung und die spätere Anzeige.
+ Temperaturbezug Ort / Durchschnittstemperatur ..
5m Wassersäule bzw. 6 m Ölsäule und Bezugstemperatur 15 ºC
1m Wassersäule und Bezugstemperatur 15 ºC
1,50m Wassersäule und Bezugstemperatur 15 ºC
2m Wassersäule und Bezugstemperatur 15 ºC
3
bis 100 m
Eingabeschritt 3 (4-stellig):
: Eingabeschritt 4 (4-stellig):
- Seite 6 -
3
ist eine besondere Peiltabellen-
3 3
50 m / 100 m
