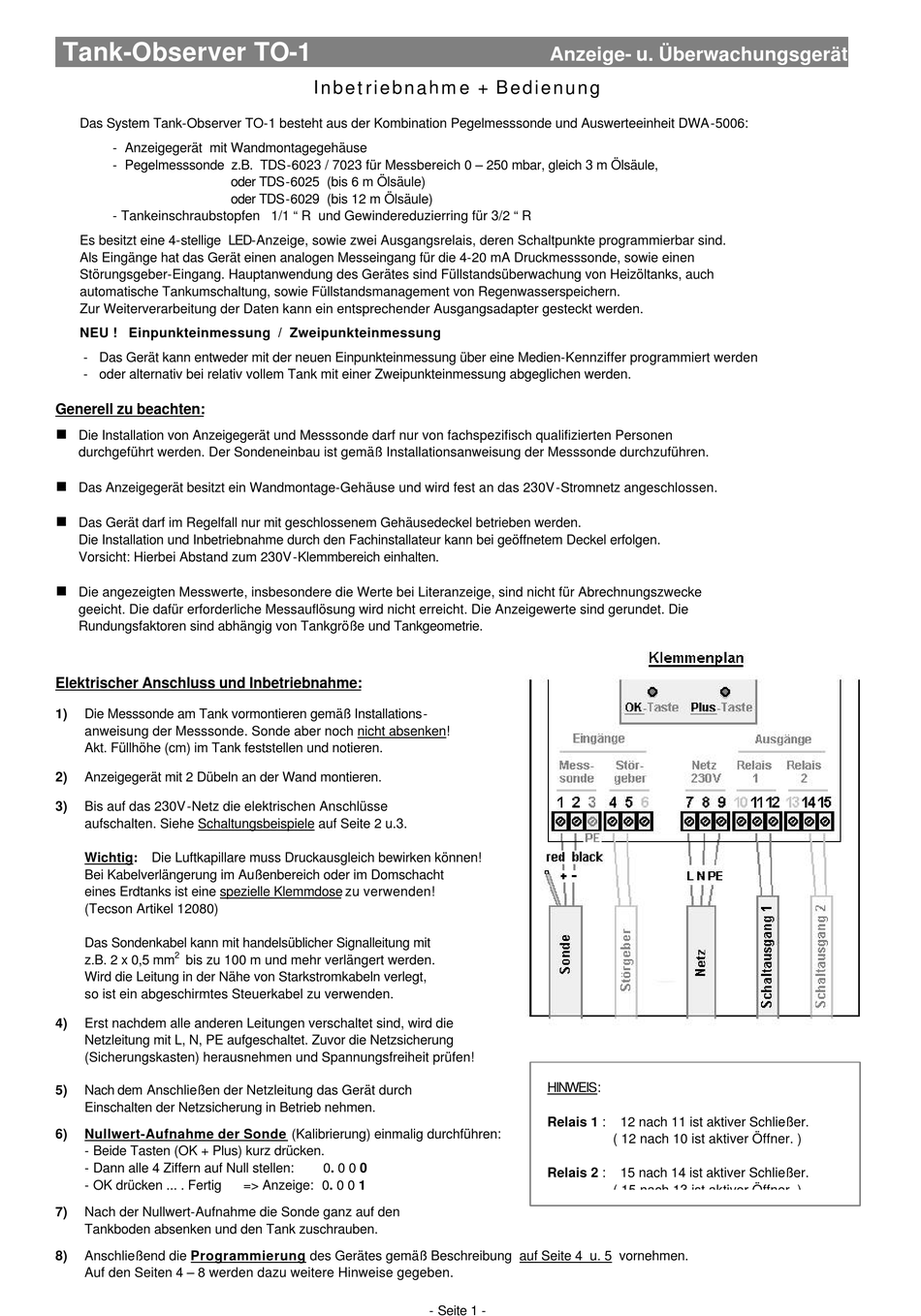

Tecson Tank-Observer TO-1 Inbetriebnahme Und Bedienung

Tank-Observer TO-1
Das System Tank-Observer TO-1 besteht aus der Kombination Pegelmesssonde und Auswerteeinheit DWA-5006:
- Anzeigegerät mit Wandmontagegehäuse
- Pegelmesssonde z.B. TDS-6023 / 7023 für Messbereich 0 – 250 mbar, gleich 3 m Ölsäule,
oder TDS-6025 (bis 6 m Ölsäule)
oder TDS-6029 (bis 12 m Ölsäule)
- Tankeinschraubstopfen 1/1 " R und Gewindereduzierring für 3/2 " R
Es besitzt eine 4-stellige LED-Anzeige, sowie zwei Ausgangsrelais, deren Schaltpunkte programmierbar sind.
Als Eingänge hat das Gerät einen analogen Messeingang für die 4-20 mA Druckmesssonde, sowie einen
Störungsgeber-Eingang. Hauptanwendung des Gerätes sind Füllstandsüberwachung von Heizöltanks, auch
automatische Tankumschaltung, sowie Füllstandsmanagement von Regenwasserspeichern.
Zur Weiterverarbeitung der Daten kann ein entsprechender Ausgangsadapter gesteckt werden.
NEU ! Einpunkteinmessung / Zweipunkteinmessung
- Das Gerät kann entweder mit der neuen Einpunkteinmessung über eine Medien-Kennziffer programmiert werden
- oder alternativ bei relativ vollem Tank mit einer Zweipunkteinmessung abgeglichen werden.
Generell zu beachten:
n
Die Installation von Anzeigegerät und Messsonde darf nur von fachspezifisch qualifizierten Personen
durchgeführt werden. Der Sondeneinbau ist gemäß Installationsanweisung der Messsonde durchzuführen.
n
Das Anzeigegerät besitzt ein Wandmontage-Gehäuse und wird fest an das 230V-Stromnetz angeschlossen.
n
Das Gerät darf im Regelfall nur mit geschlossenem Gehäusedeckel betrieben werden.
Die Installation und Inbetriebnahme durch den Fachinstallateur kann bei geöffnetem Deckel erfolgen.
Vorsicht: Hierbei Abstand zum 230V-Klemmbereich einhalten.
n
Die angezeigten Messwerte, insbesondere die Werte bei Literanzeige, sind nicht für Abrechnungszwecke
geeicht. Die dafür erforderliche Messauflösung wird nicht erreicht. Die Anzeigewerte sind gerundet. Die
Rundungsfaktoren sind abhängig von Tankgröße und Tankgeometrie.
Elektrischer Anschluss und Inbetriebnahme:
1) Die Messsonde am Tank vormontieren gemäß Installations-
anweisung der Messsonde. Sonde aber noch nicht absenken!
Akt. Füllhöhe (cm) im Tank feststellen und notieren.
2) Anzeigegerät mit 2 Dübeln an der Wand montieren.
3) Bis auf das 230V-Netz die elektrischen Anschlüsse

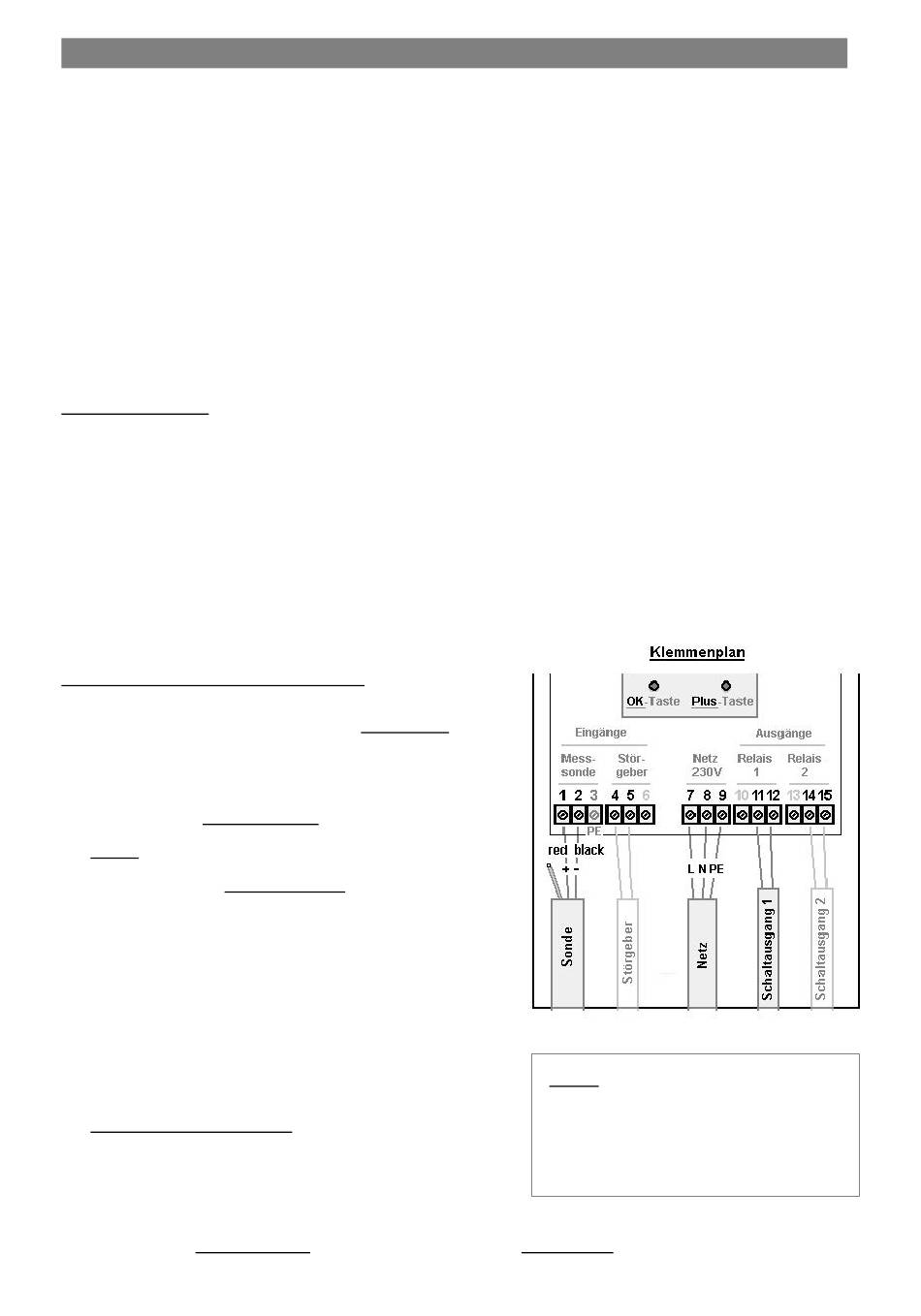

aufschalten. Siehe Schaltungsbeispiele auf Seite 2 u.3.
Wichtig: Die Luftkapillare muss Druckausgleich bewirken können!
Bei Kabelverlängerung im Außenbereich oder im Domschacht
eines Erdtanks ist eine spezielle Klemmdose zu verwenden!
(Tecson Artikel 12080)
Das Sondenkabel kann mit handelsüblicher Signalleitung mit
2
z.B. 2 x 0,5 mm bis zu 100 m und mehr verlängert werden.
Wird die Leitung in der Nähe von Starkstromkabeln verlegt,
so ist ein abgeschirmtes Steuerkabel zu verwenden.
4) Erst nachdem alle anderen Leitungen verschaltet sind, wird die
Netzleitung mit L, N, PE aufgeschaltet. Zuvor die Netzsicherung
(Sicherungskasten) herausnehmen und Spannungsfreiheit prüfen!
5) Nach dem Anschließen der Netzleitung das Gerät durch
Einschalten der Netzsicherung in Betrieb nehmen.
6) Nullwert-Aufnahme der Sonde (Kalibrierung) einmalig durchführen:
- Beide Tasten (OK + Plus) kurz drücken.
- Dann alle 4 Ziffern auf Null stellen:
- OK drücken ... . Fertig
7) Nach der Nullwert-Aufnahme die Sonde ganz auf den
Tankboden absenken und den Tank zuschrauben.
8) Anschließend die Programmierung des Gerätes gemäß Beschreibung auf Seite 4 u. 5 vornehmen.
Auf den Seiten 4 – 8 werden dazu weitere Hinweise gegeben.
Inbetriebnahme + Bedienung
0. 0 0 0
=> Anzeige: 0. 0 0 1
Anzeige- u. Überwachungsgerät
HINWEIS:
Relais 1 :
Relais 2 :
- Seite 1 -
12 nach 11 ist aktiver Schließer.
( 12 nach 10 ist aktiver Öffner. )
15 nach 14 ist aktiver Schließer.
( 15 nach 13 ist aktiver Öffner. )
