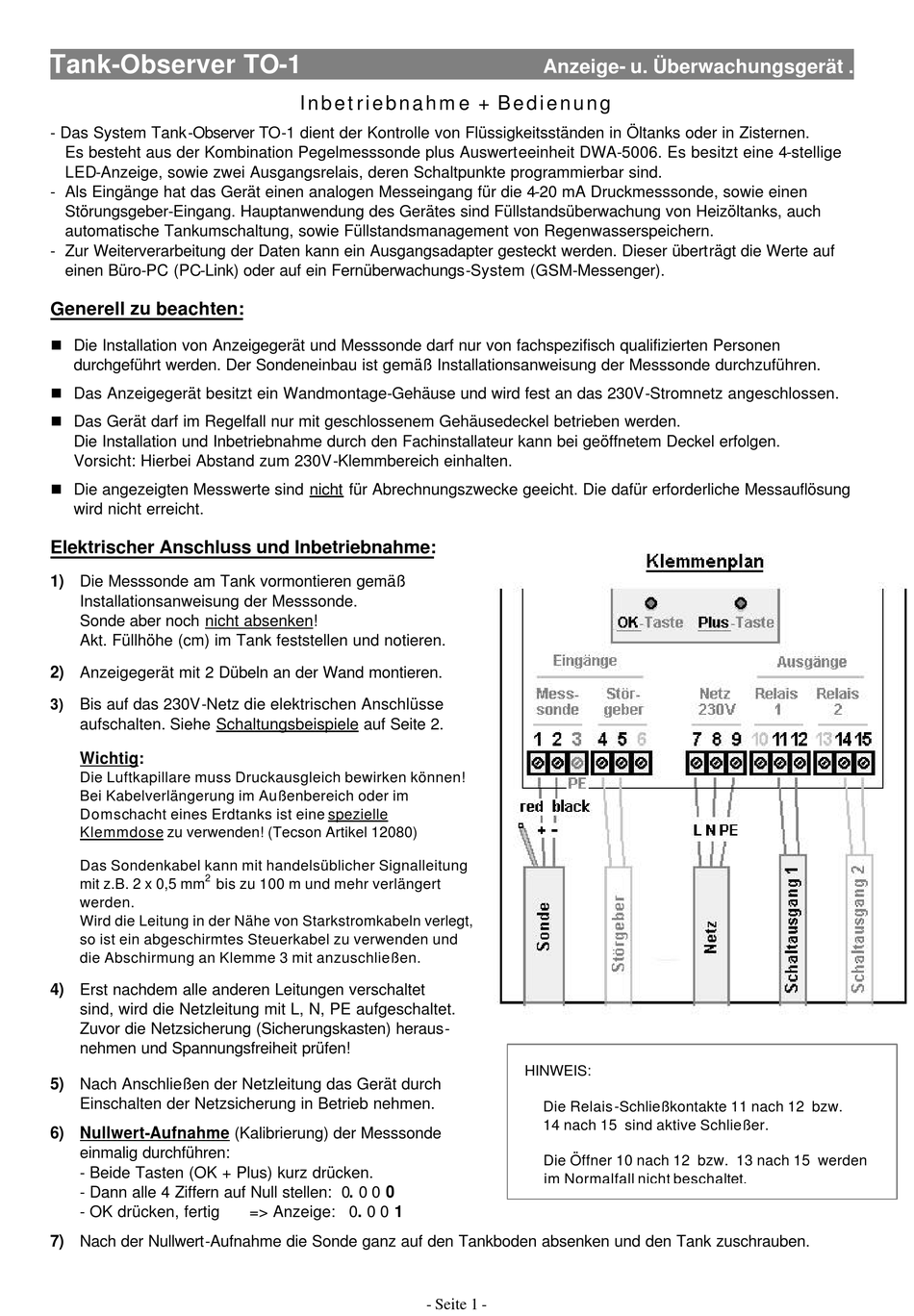

Tecson Tank-Observer TO-1 Inbetriebnahme Und Bedienung

Tank-Observer TO-1
- Das System Tank-Observer TO-1 dient der Kontrolle von Flüssigkeitsständen in Öltanks oder in Zisternen.
Es besteht aus der Kombination Pegelmesssonde plus Auswerteeinheit DWA-5006. Es besitzt eine 4-stellige
LED-Anzeige, sowie zwei Ausgangsrelais, deren Schaltpunkte programmierbar sind.
- Als Eingänge hat das Gerät einen analogen Messeingang für die 4-20 mA Druckmesssonde, sowie einen
Störungsgeber-Eingang. Hauptanwendung des Gerätes sind Füllstandsüberwachung von Heizöltanks, auch
automatische Tankumschaltung, sowie Füllstandsmanagement von Regenwasserspeichern.
- Zur Weiterverarbeitung der Daten kann ein Ausgangsadapter gesteckt werden. Dieser überträgt die Werte auf
einen Büro-PC (PC-Link) oder auf ein Fernüberwachungs-System (GSM-Messenger).
Generell zu beachten:
n Die Installation von Anzeigegerät und Messsonde darf nur von fachspezifisch qualifizierten Personen
durchgeführt werden. Der Sondeneinbau ist gemäß Installationsanweisung der Messsonde durchzuführen.
n Das Anzeigegerät besitzt ein Wandmontage-Gehäuse und wird fest an das 230V-Stromnetz angeschlossen.
n Das Gerät darf im Regelfall nur mit geschlossenem Gehäusedeckel betrieben werden.
Die Installation und Inbetriebnahme durch den Fachinstallateur kann bei geöffnetem Deckel erfolgen.
Vorsicht: Hierbei Abstand zum 230V-Klemmbereich einhalten.
n Die angezeigten Messwerte sind nicht für Abrechnungszwecke geeicht. Die dafür erforderliche Messauflösung
wird nicht erreicht.
Elektrischer Anschluss und Inbetriebnahme:
1) Die Messsonde am Tank vormontieren gemäß
Installationsanweisung der Messsonde.
Sonde aber noch nicht absenken!
Akt. Füllhöhe (cm) im Tank feststellen und notieren.
2) Anzeigegerät mit 2 Dübeln an der Wand montieren.
Bis auf das 230V-Netz die elektrischen Anschlüsse
3)

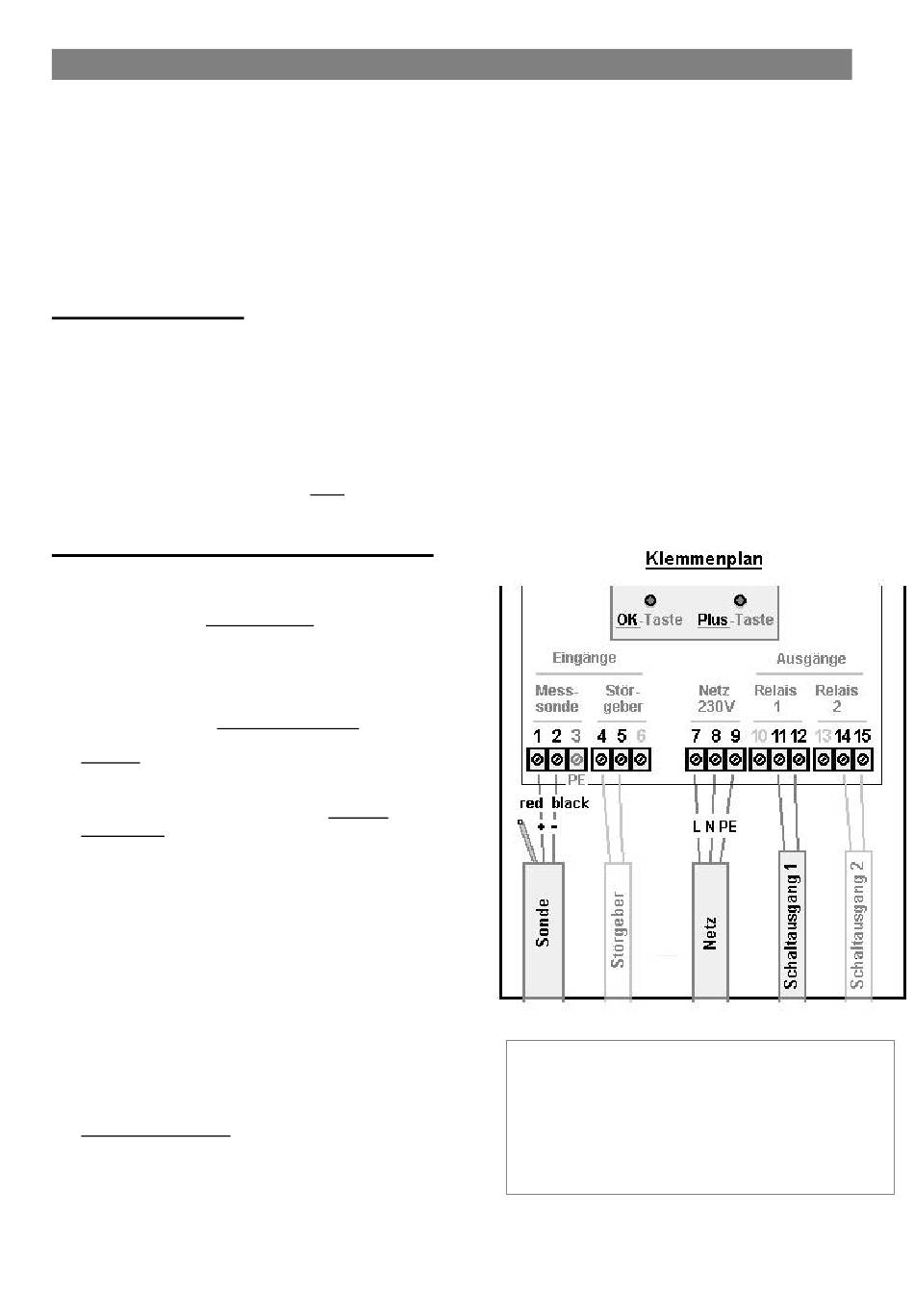

aufschalten. Siehe Schaltungsbeispiele auf Seite 2.
Wichtig:
Die Luftkapillare muss Druckausgleich bewirken können!
Bei Kabelverlängerung im Außenbereich oder im
Domschacht eines Erdtanks ist eine spezielle
Klemmdose zu verwenden! (Tecson Artikel 12080)
Das Sondenkabel kann mit handelsüblicher Signalleitung
2
mit z.B. 2 x 0,5 mm bis zu 100 m und mehr verlängert
werden.
Wird die Leitung in der Nähe von Starkstromkabeln verlegt,
so ist ein abgeschirmtes Steuerkabel zu verwenden und
die Abschirmung an Klemme 3 mit anzuschließen.
4) Erst nachdem alle anderen Leitungen verschaltet
sind, wird die Netzleitung mit L, N, PE aufgeschaltet.
Zuvor die Netzsicherung (Sicherungskasten) heraus-
nehmen und Spannungsfreiheit prüfen!
5) Nach Anschließen der Netzleitung das Gerät durch
Einschalten der Netzsicherung in Betrieb nehmen.
6) Nullwert-Aufnahme (Kalibrierung) der Messsonde
einmalig durchführen:
- Beide Tasten (OK + Plus) kurz drücken.
- Dann alle 4 Ziffern auf Null stellen: 0. 0 0 0
- OK drücken, fertig
7) Nach der Nullwert-Aufnahme die Sonde ganz auf den Tankboden absenken und den Tank zuschrauben.
Inbetriebnahme + Bedienung
=> Anzeige: 0. 0 0 1
Anzeige- u. Überwachungsgerät .
HINWEIS:
Die Relais -Schließkontakte 11 nach 12 bzw.
14 nach 15 sind aktive Schließer.
Die Öffner 10 nach 12 bzw. 13 nach 15 werden
im Normalfall nicht beschaltet.
- Seite 1 -
