Tecson Tank-Spion Digital LX-2 Inbetriebnahme Und Bedienung Seite 3

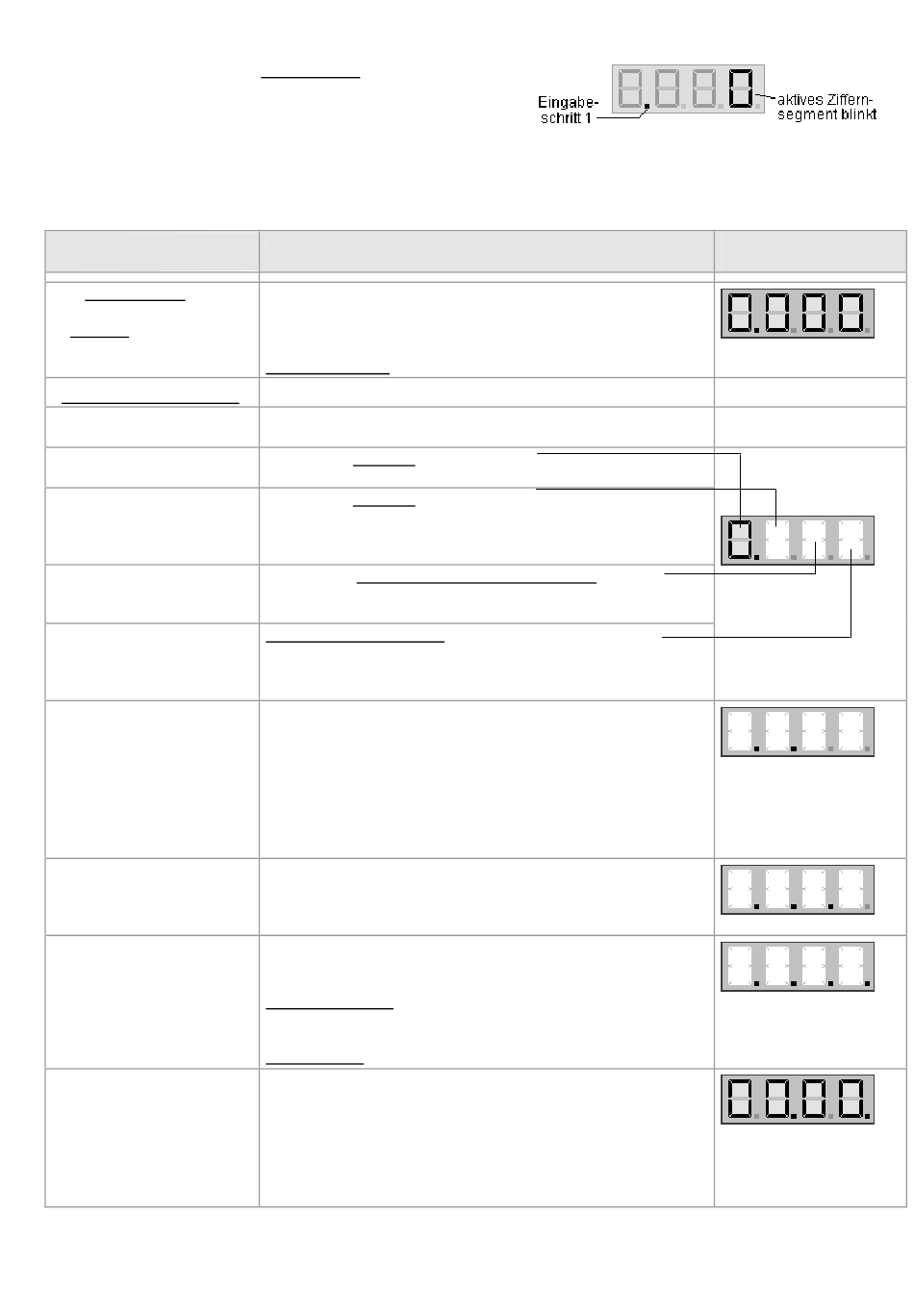

4. Programmierung:
Zur Programmierung ist in den Einstellmodus zu wechseln,
dazu kurz beide Tasten drücken, so dass die erste Ziffer
blinkt. Der aktuelle Eingabeschritt ( Schritte 1 .. 5 ) wird
anhand der Dezimalpunkte unterschieden.
Die Eingaben erfolgen über die 2 Bedientasten OK und Plus. Mit der Plus-Taste (rechts) wird die aktive, blinkende Ziffer im
Wert erhöht, mit der OK-Taste (links) wird deren Ziffernwert übernommen.
Vor Beginn tragen Sie rechts in die Tabelle die Zahlenwerte ein, die Sie anschließend nacheinander eingeben:
Nähere Erklärungen siehe Folgeseiten.
Eingabeschritt
Dezimalpunkte = Schritt
Voraussetzung:
0. Nullwert-Aufnahme,
einmalig durchzuführen
bei neuer Sonde
Werte desTanks eingeben:
1. Kennziffern
1. Ziffer: Rundung
2. Ziffer: Heizöl / Wasser
3. Ziffer: Sondentyp
u. Temperaturbezug
4. Ziffer: Tankform
2. Tankvolumen
und ggf.
Dezimalpunkt
3. Tank-Innenhöhe
4. Aktuelle Füllhöhe
5. Sonderfunktion
- bei Gerät LX-2
keine Funktion
- bei Gerät LX-2-R
Relaisschaltpunkt
Rücksprung an den Anfang:
Verlassen des Einstellmodus:
Eingabefunktion
Für die Aufnahme des Sondennullpunktes in Eingabeschritt 1 den
Wert 0 . 0 0 0 einstellen.
Mit dem OK für die vierte Null wird der Sonden-Nullwert
abgespeichert. Bei Erfolg springt die Anzeige auf 0 . 0 0 1
Erst anschließend die Sonde absenken!
- Sonde muss jetzt ganz absenkt sein mit Bodenkontakt -
Sonde absenken nach der Nullwert-Aufnahme.
Dann die Kennziffern eingeben ...
Auswahl der Rundung :
Mit dem Wert 0.x x x die automatische Rundung einstellen
Auswahl der Mediums :
- Für Heizöl Wert 0 einstellen:
- Für Wasser Wert 1 einstellen:
Andere Medien (Dichten) siehe S. 5 'Medien-Tabelle'
Kennziffer für Sondenmessbereich u. Temperatur :
Bei Standardsonde u. 15 ºC den Wert 0 einstellen: 0.
Bei anderer Sonde oder Temp. siehe S. 5 'Sondentabelle.'
Kennziffer für die Tankform eingeben :
- Linearer Tank => Kennziffer 1 einstellen:
- Zylindrischer Tank, liegend => Kennziffer 2 0.
Für Großtanks u. andere Tankformen siehe Tabelle Seite 5
Tankvolumen (bzw. Maximalanzeigewert) eingeben:
4-stellig, ggf. 0 ergänzen/weglassen, z.B. 5 6 0 0 [Liter]
Achtung: Falls Peiltabelle vorhanden bitte den letzten Wert
aus dieser entnehmen. Beim 100m
kann das z.B. der Wert 100 600 Liter sein.
Nach diesem Eingabeschritt blinkt der Dezimalpunkt. Dieser ist
mit der Plus -Taste auf die gewünschte Position zu verschieben.
Pos. 4 bedeutet keine Dez.punkt in der Anzeige.
Tank-Innenhöhe in Millimeter eingeben:
z.B. 186 cm => 1 8 6 0 [mm]
3
(Typische Werte: 50m zylindrischer Erdtank: 2485 mm
3
100m
Kontrollschritt: Anzeige z.B. 0 9 4 0 [mm]
Hier wird der aktuelle Füllstand im Tank in mm angezeigt. Bitte
kontrollieren ob plausibel. Mit 4 x OK Wert bestätigen.
Alternativmethode: "Zweipunkteinmessung" durch
Korrektur des angezeigten Wertes in diesem Eingabeschritt.
Vom abgemessenen aktuellen Füllstand im Tank
1 cm abziehen*. Diesen Wert in Millimeter eingeben.
- Bei Gerät LX-2 keine Funktion, deshalb die Voreinstellung
von 1 0 1 0 ändern in 0 0 0 0 .
- Bei der Geräteausführung LX-2-R wird in Schritt 5 der
Relaisschaltpunkt in den hinteren zwei Ziffern eingestellt.
Z.B. für Schaltpunkt bei 15 % ist 0 0. 1 5. einzustellen.
D.h. bei Unterschreiten von 14 % zieht das Relais an und
bei Wiederanstieg über 16% fällt das Relais wieder ab.
- Bei Falscheingabe kann wieder an den Anfang zurück gesprungen werden.
Dazu kurz beide Tasten drücken => Schritt 1
- Der Einstellmodus kann jederzeit wieder verlassen werden. Dazu siehe "Rücksprung an den
Anfang"; dann nochmals kurz beide Tasten drücken => führt zum normalen Anzeigemode.
0.0 x x
0.1 x x
0. x x 1
x x 2
3
zyl. Erdtank
zylindrischer Erdtank: 2880 mm )
3
Eingabewert
Zunächst hier eintragen
x 0 x
. .
Damit sind sämtliche Eingaben
abgeschlossen
und das Gerät geht in den
Anzeigemode
(0)
(1)
(2)
? .
(3)
(4)
(5)
