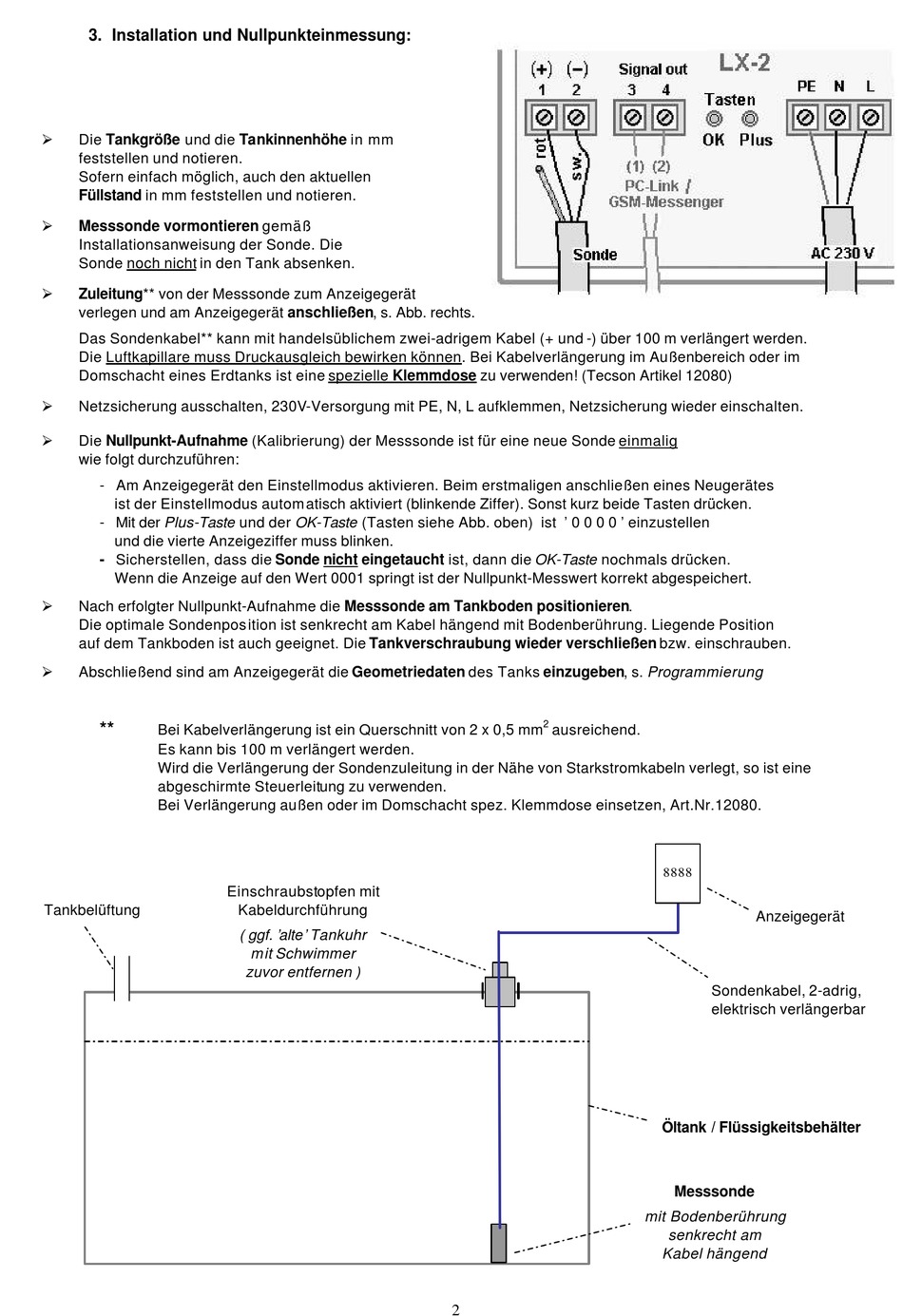

3. Installation und Nullpunkteinmessung:
Ø
Die Tankgröße und die Tankinnenhöhe in mm
feststellen und notieren.
Sofern einfach möglich, auch den aktuellen
Füllstand in mm feststellen und notieren.
Ø
Messsonde vormontieren gemäß
Installationsanweisung der Sonde. Die
Sonde noch nicht in den Tank absenken.
Ø
Zuleitung** von der Messsonde zum Anzeigegerät
verlegen und am Anzeigegerät anschließen, s. Abb. rechts.
Das Sondenkabel** kann mit handelsüblichem zwei-adrigem Kabel (+ und -) über 100 m verlängert werden.
Die Luftkapillare muss Druckausgleich bewirken können. Bei Kabelverlängerung im Außenbereich oder im
Domschacht eines Erdtanks ist eine spezielle Klemmdose zu verwenden! (Tecson Artikel 12080)
Ø
Netzsicherung ausschalten, 230V-Versorgung mit PE, N, L aufklemmen, Netzsicherung wieder einschalten.
Ø
Die Nullpunkt-Aufnahme (Kalibrierung) der Messsonde ist für eine neue Sonde einmalig
wie folgt durchzuführen:
- Am Anzeigegerät den Einstellmodus aktivieren. Beim erstmaligen anschließen eines Neugerätes
ist der Einstellmodus autom atisch aktiviert (blinkende Ziffer). Sonst kurz beide Tasten drücken.
- Mit der Plus-Taste und der OK-Taste (Tasten siehe Abb. oben) ist ' 0 0 0 0 ' einzustellen
und die vierte Anzeigeziffer muss blinken.
- Sicherstellen, dass die Sonde nicht eingetaucht ist, dann die OK-Taste nochmals drücken.
Wenn die Anzeige auf den Wert 0001 springt ist der Nullpunkt-Messwert korrekt abgespeichert.
Ø
Nach erfolgter Nullpunkt-Aufnahme die Messsonde am Tankboden positionieren.
Die optimale Sondenpos ition ist senkrecht am Kabel hängend mit Bodenberührung. Liegende Position
auf dem Tankboden ist auch geeignet. Die Tankverschraubung wieder verschließen bzw. einschrauben.
Ø
Abschließend sind am Anzeigegerät die Geometriedaten des Tanks einzugeben, s. Programmierung
**
Bei Kabelverlängerung ist ein Querschnitt von 2 x 0,5 mm
Es kann bis 100 m verlängert werden.
Wird die Verlängerung der Sondenzuleitung in der Nähe von Starkstromkabeln verlegt, so ist eine
abgeschirmte Steuerleitung zu verwenden.
Bei Verlängerung außen oder im Domschacht spez. Klemmdose einsetzen, Art.Nr.12080.
Tankbelüftung
Einschraubstopfen mit
Kabeldurchführung
( ggf. 'alte' Tankuhr
mit Schwimmer
zuvor entfernen )
2
ausreichend.
2
8888
Anzeigegerät
Sondenkabel, 2-adrig,
elektrisch verlängerbar
Öltank / Flüssigkeitsbehälter
Messsonde
mit Bodenberührung
senkrecht am
Kabel hängend
