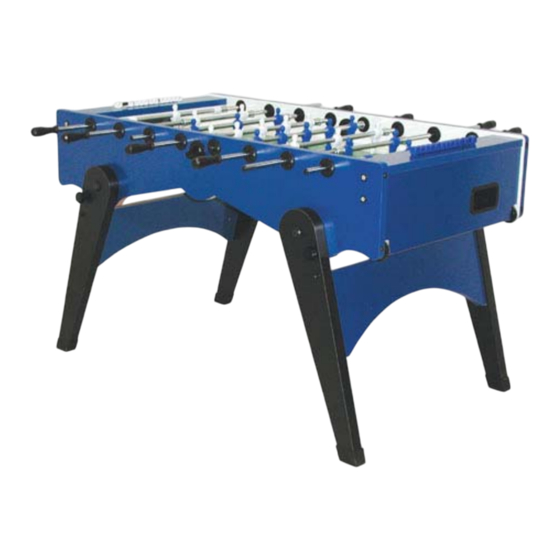

Garlando Foldy Aufbauanleitung
Vorschau ausblenden
Andere Handbücher für Foldy:
- Bauanleitung (22 Seiten) ,
- Montageanleitung (12 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Garlando Foldy
Inhaltszusammenfassung für Garlando Foldy

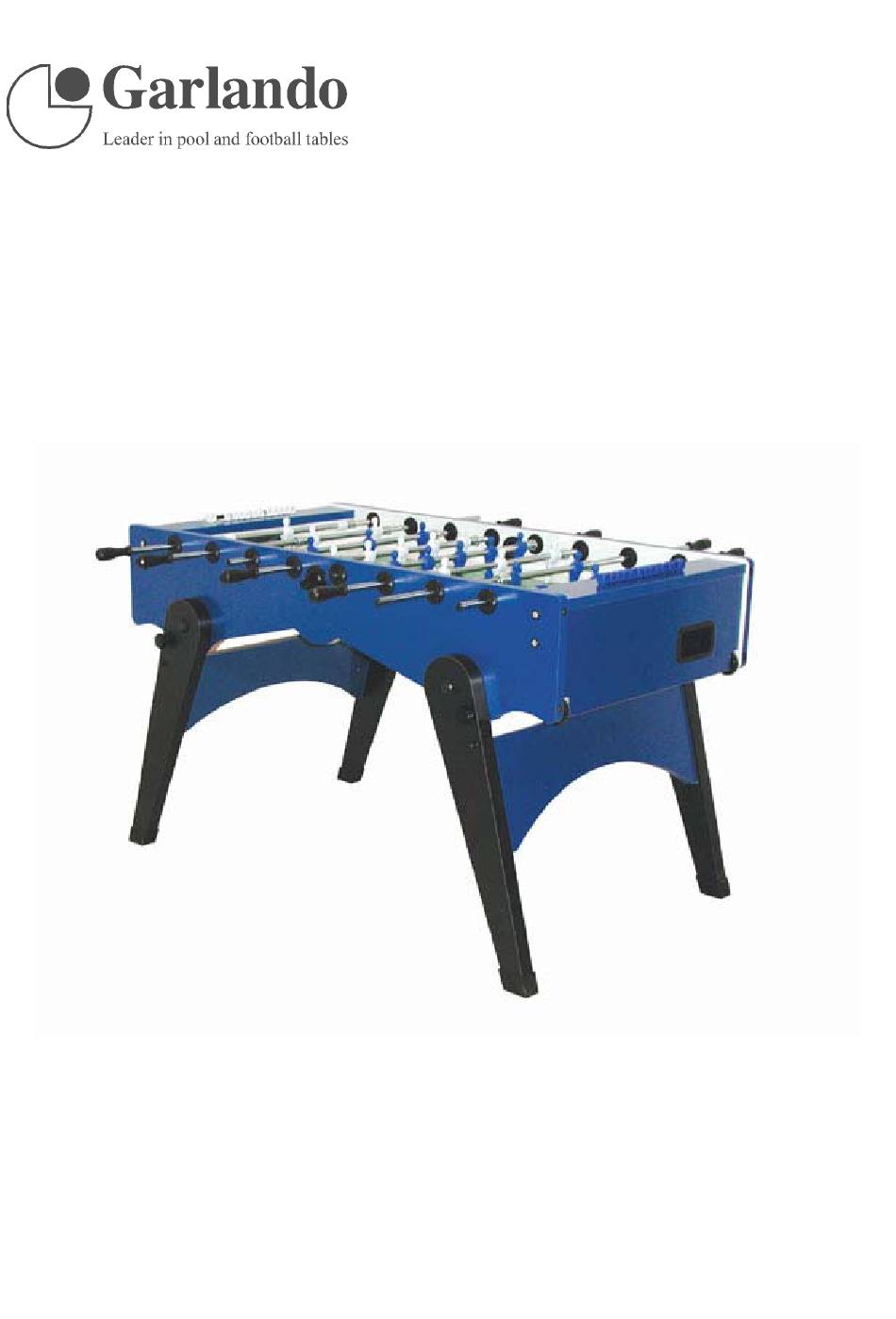

- Seite 1 Foldy AUFBAUANLEITUNG MIT STANDARDSTANGEN...
- Seite 2 ACHTUNG: LESEN UND AUFBEWAHREN Dieses Produkt ist nicht für Kinder unter 3 Jahren geeignet: die Kleinteile könnten verschluckt oder eingeatmet werden. EINLEITUNG Für Sicherheitsgründe soll der Fußballtisch von wenigstens zwei erwachsenen Personen aufgebaut werden. AUSPACKUNG Legen Sie den verpackten Fußballtisch auf dem Boden. Bemerken Sie, daß...
-
Seite 3: Montage
MONTAGE Wichtig: entfernen Sie die Kinder während der Montage. Bild 3/a Bild 3/b Bild 3/c Bild 5 Montagewerkzeug Ein Schraubzieher (nicht ausgestattet) Ein Hammer (nicht ausgestattet) Eine Zange (nicht ausgestattet) Ein Schlüssel 10 (ausgestattet) Bild 3/a Ein Schlüssel 17(ausgestattet) Bild 3/b Ein Sechskanteinsteckschlüssel (ausgestattet) Bild 3/c Bild 4 Im Fußballtisch finden Sie:... - Seite 4 b) eine Tüte mit den Stangen (ausgestattet mit Spielern und Federn) (Bild 9) Es sind 4 Stangen für jede Mannschaft. Für jede Mannschaft werden geliefert: • eine Torwartstange – 1 Spieler-Stange • eine Verteidigungsstange – 2 Spieler-Stange • eine Sturmstange – 3 Spieler-Stange •...
- Seite 5 d) eine Tüte mit diesen Teilen: • 4 Knöpfe mit Gewindeschaft (Bild 11) • 4 Schrauben ausgestattet mit Unterlegscheiben und Muttern (Bild 12) • 4 Stahlstifte (Bild 13) • 4 Blinde Mutter mit Unterlegscheiben (Bild 14) • 4 Nylonscheiben (Bild15) •...
-
Seite 6: Montage Der Beine
Nehmen Sie alle Teile aus dem Fußballtisch ab und beginnen Sie die Montage der Beine. Montage der Beine Mit dem Fußballtisch auf dem Kopf (BIld 10) nehmen Sie die Beine, ein Bein mit dem Buchstaben D und das andere mit dem Buchstaben S und setzen Sie den Stahlstift durch einen Hammer in die Bohrung ungefähr 50% seiner Länge ein. - Seite 7 Bild 21 Bild 22 Stecken Sie den Knopf mit Gewindeschaft (Bild 23) Bild 23 Bild 24 Stecken Sie das Querholz in die Rillen auf der Innenseite der Beine (Bild 24), vergewissern Sie sich, daß die Krümmung vom Querholz nach oben dreht. Seite 7...
- Seite 8 Beginnen Sie die Montage des anderen Beines. (Bild 25 e 26) Bild 25 Bild 26 Verschrauben Sie am Ende der Gewindestange die Mutter (Bild 26) und stecken Sie sie in die Bohrung wie in Bilder 27, 28,29 Bild 26 Bild 27 Bild 28 Bild 29 Seite 8...
- Seite 9 Ziehen Sie die Mutter auf der Gewindestange mit der Hilfe einer Zange einerseits und eines Schlüssels 10mm andererseits fest. (Bild 30) Bild 30 Verfahren Sie genauso bei der Montage der anderen Beine für die entgegengesetzte Seite des Fußballtisches. Stecken Sie anschließend die Kunststoff-Füße. (Bild 31) Bild 31 Stellen Sie den Fußballtisch in die aufrechte Position (Bild 32) und setzen Sie die Montage fort.
- Seite 10 Balleinwurf Die Montage des Balleinwurfs kann am Ende des Fußballtischaufbaus sein, aber vor der Montage der Stangen. Bild 33 Bild 34 Bild 35 Stecken Sie den Balleinwurf (Bild 33) und verschrauben Sie die Schrauben (Bild 34). Stecken Sie und verschrauben Sie den Ring auf der Innenseite des Fußballtisches. (Bild 35) Verfahren Sie genauso bei dem anderen Balleinwurf.
- Seite 11 Stecken Sie die Torwartstange in die Bohrung einer Seite des Korpus (Bild 36) und das entgegengesetzte Ende der Stange in die andere Bohrung des Fußballtischkorpus. Montieren Sie das Kugellager am Ende der Stange (Bild 37) und lassen Sie nun es in die Bohrung rutschen. Bild 38 Bild 39 Montieren Sie die Innenrosetten-Hälften und die Außenrosetten-Hälften um die Kugellager.
-
Seite 12: Montage Der Handgriffe
Montieren Sie endlich die Torzähler, beachten Sie, daß der Torzähler die selbe Farbe wie die Torwartstange hat. (Bil 47). Der Fußballtisch ist jetzt fertig zum Spiel. Garlando wünscht Ihnen viel Spaß. Bitte, beachten Sie unsere Informationen über die Reinigung und Pflege des Fußballtisches. Seite 12... - Seite 13 Wie die Beine des Fußballtisches zusammenzuklappen: legen Sie den Fußballtisch in die aufrechte Position mit den Rollen zu Boden. (Bild 48) Bild 48 Schrauben Sie die Knöpfe der Beine ab und verschrauben Sie teilweise in die Innenseite. (Bilder 49, 50 und 51) Bild 49 Bild 50 Seite 13...
- Seite 14 Bild 52 Bild 51 Klappen Sie völlig die Unterbeine zusammen. (Bild 52) Schrauben Sie die Knöpfe der Oberbeine ab (Bild 53), klappen Sie die Beine zusammen und stecken Sie sie von innen, so daß die Beine geklemmt sind. (Bilder 54 e 55) Bild 53 Seite 14...
- Seite 15 Bild 55 Bild 54 Jetzt ist es möglich, den Fußballtisch zu bewegen. Bild 57 Bild 56 Seite 15...
- Seite 16 Haushaltsputzmittel ohne Wachs und Scheuerwirkung, beseitigen Sie völlig die Spuren und trocknen Sie die naße Fläche ab. 3. Die Garlando Kugellager sollen normalerweise nicht geölt werden, aber, um Ihre Gleitfähigkeit weiter zu verbessern, benutzen Sie nur ein gutes Silikonspray. Verwenden Sie kein pflänzliches oder mineralisches Öel, die den Schmutz anziehen könnten und die Kugellager verstopfen.
