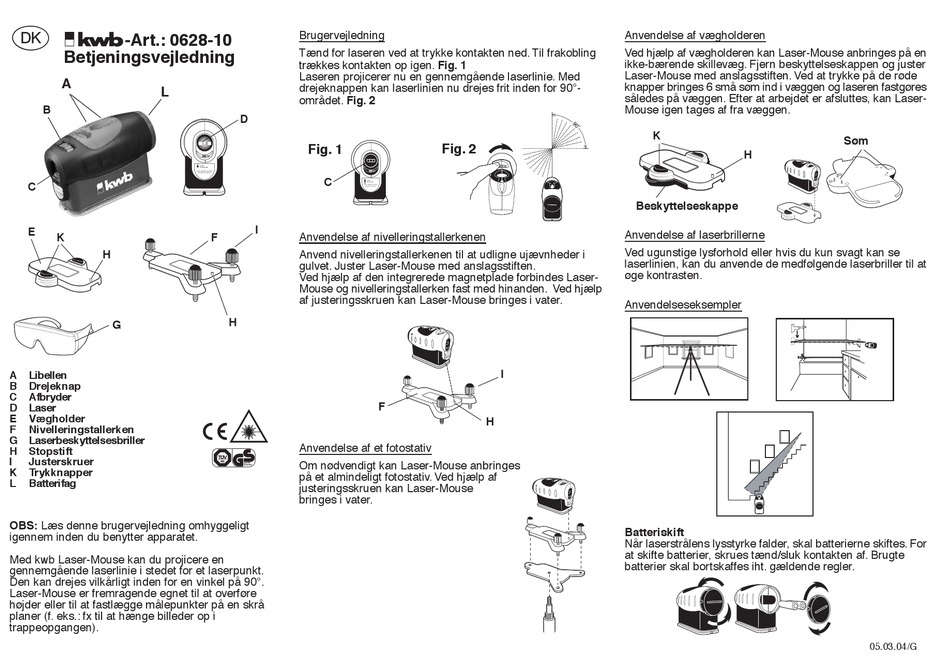

KWB 0628-10 Gebrauchsanleitung Seite 7

)
-Art.: 0628-10
Betjeningsvejledning
A
L
B
C
E
K
H
G
A Libellen
B Drejeknap
C Afbryder
D Laser
E Vægholder
F Nivelleringstallerken
G Laserbeskyttelsesbriller
H Stopstift
I Justerskruer
K Trykknapper
L Batterifag
OBS: Læs denne brugervejledning omhyggeligt
igennem inden du benytter apparatet.
Med kwb Laser-Mouse kan du projicere en
gennemgående laserlinie i stedet for et laserpunkt.
Den kan drejes vilkårligt inden for en vinkel på 90°.
Laser-Mouse er fremragende egnet til at overføre
højder eller til at fastlægge målepunkter på en skrå
planer (f. eks.: fx til at hænge billeder op i
trappeopgangen).
Brugervejledning
Tænd for laseren ved at trykke kontakten ned. Til frakobling
trækkes kontakten op igen. Fig. 1
Laseren projicerer nu en gennemgående laserlinie. Med
drejeknappen kan laserlinien nu drejes frit inden for 90°-
området. Fig. 2
D
Fig. 1
AVOID
EXPOSURE
Laser radiation is omitted
through this aperture
C
AVOID
EXPOSURE
Laser radiation is omitted
through this aperture
I
F Anvendelse af nivelleringstallerkenen
Anvend nivelleringstallerkenen til at udligne ujævnheder i
gulvet. Juster Laser-Mouse med anslagsstiften.
Ved hjælp af den integrerede magnetplade forbindes Laser-
Mouse og nivelleringstallerken fast med hinanden. Ved hjælp
af justeringsskruen kan Laser-Mouse bringes i vater.
H
Anvendelse af et fotostativ
Om nødvendigt kan Laser-Mouse anbringes
på et almindeligt fotostativ. Ved hjælp af
justeringsskruen kan Laser-Mouse
bringes i vater.
Fig. 2
I
F
H
Anvendelse af vægholderen
Ved hjælp af vægholderen kan Laser-Mouse anbringes på en
ikke-bærende skillevæg. Fjern beskyttelseskappen og juster
Laser-Mouse med anslagsstiften. Ved at trykke på de røde
knapper bringes 6 små søm ind i væggen og laseren fastgøres
således på væggen. Efter at arbejdet er afsluttes, kan Laser-
Mouse igen tages af fra væggen.
K
H
Beskyttelseskappe
Anvendelse af laserbrillerne
Ved ugunstige lysforhold eller hvis du kun svagt kan se
laserlinien, kan du anvende de medfølgende laserbriller til at
øge kontrasten.
Anvendelseseksempler
Batteriskift
Når laserstrålens lysstyrke falder, skal batterierne skiftes. For
at skifte batterier, skrues tænd/sluk kontakten af. Brugte
batterier skal bortskaffes iht. gældende regler.
Søm
05.03.04/G
