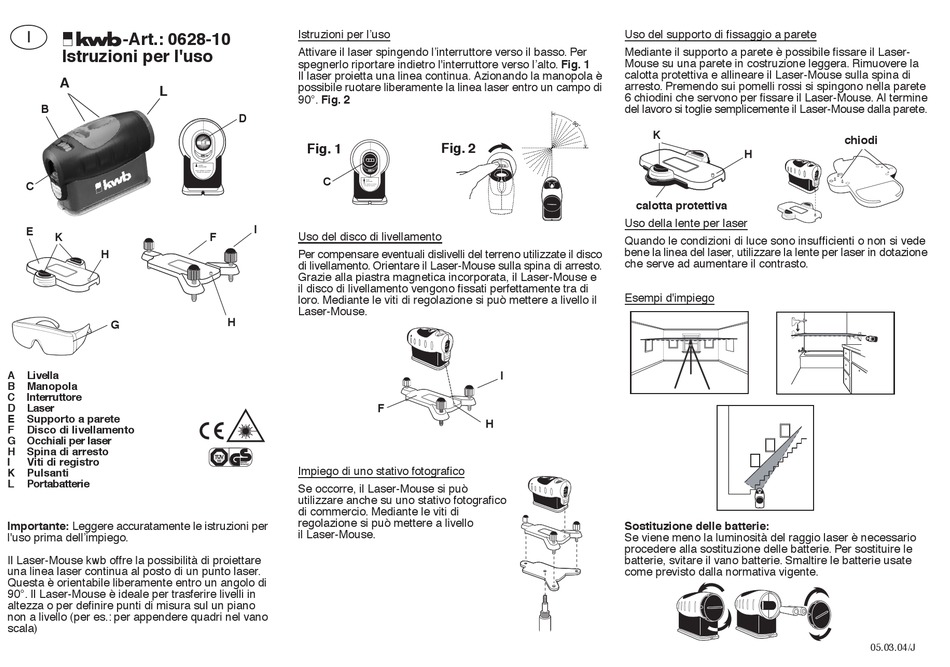

Istruzioni Per L'uso - KWB 0628-10 Gebrauchsanleitung

I
-Art.: 0628-10

Istruzioni per l'uso

A
L
B
C
E
K
H
G
A Livella
B Manopola
C Interruttore
D Laser
E Supporto a parete
F Disco di livellamento
G Occhiali per laser
H Spina di arresto
I Viti di registro
K Pulsanti
L Portabatterie
Importante: Leggere accuratamente le istruzioni per
l'uso prima dell'impiego.
Il Laser-Mouse kwb offre la possibilità di proiettare
una linea laser continua al posto di un punto laser.
Questa è orientabile liberamente entro un angolo di
90°. Il Laser-Mouse è ideale per trasferire livelli in
altezza o per definire punti di misura sul un piano
non a livello (per es.: per appendere quadri nel vano
scala)
Istruzioni per l'uso
Attivare il laser spingendo l'interruttore verso il basso. Per
spegnerlo riportare indietro l'interruttore verso l'alto. Fig. 1
Il laser proietta una linea continua. Azionando la manopola è
possibile ruotare liberamente la linea laser entro un campo di
90°. Fig. 2
D
Fig. 1
AVOID
EXPOSURE
Laser radiation is omitted
through this aperture
C
AVOID
EXPOSURE
Laser radiation is omitted
through this aperture
I
F Uso del disco di livellamento
Per compensare eventuali dislivelli del terreno utilizzate il disco
di livellamento. Orientare il Laser-Mouse sulla spina di arresto.
Grazie alla piastra magnetica incorporata, il Laser-Mouse e
il disco di livellamento vengono fissati perfettamente tra di
loro. Mediante le viti di regolazione si può mettere a livello il
Laser-Mouse.
H
Impiego di uno stativo fotografico
Se occorre, il Laser-Mouse si può
utilizzare anche su uno stativo fotografico
di commercio. Mediante le viti di
regolazione si può mettere a livello
il Laser-Mouse.
Fig. 2
I
F
H
Uso del supporto di fissaggio a parete
Mediante il supporto a parete è possibile fissare il Laser-
Mouse su una parete in costruzione leggera. Rimuovere la
calotta protettiva e allineare il Laser-Mouse sulla spina di
arresto. Premendo sui pomelli rossi si spingono nella parete
6 chiodini che servono per fissare il Laser-Mouse. Al termine
del lavoro si toglie semplicemente il Laser-Mouse dalla parete.
K
H
calotta protettiva
Uso della lente per laser
Quando le condizioni di luce sono insufficienti o non si vede
bene la linea del laser, utilizzare la lente per laser in dotazione
che serve ad aumentare il contrasto.
Esempi d'impiego
Sostituzione delle batterie:
Se viene meno la luminosità del raggio laser è necessario
procedere alla sostituzione delle batterie. Per sostituire le
batterie, svitare il vano batterie. Smaltire le batterie usate
come previsto dalla normativa vigente.
chiodi
05.03.04/J
