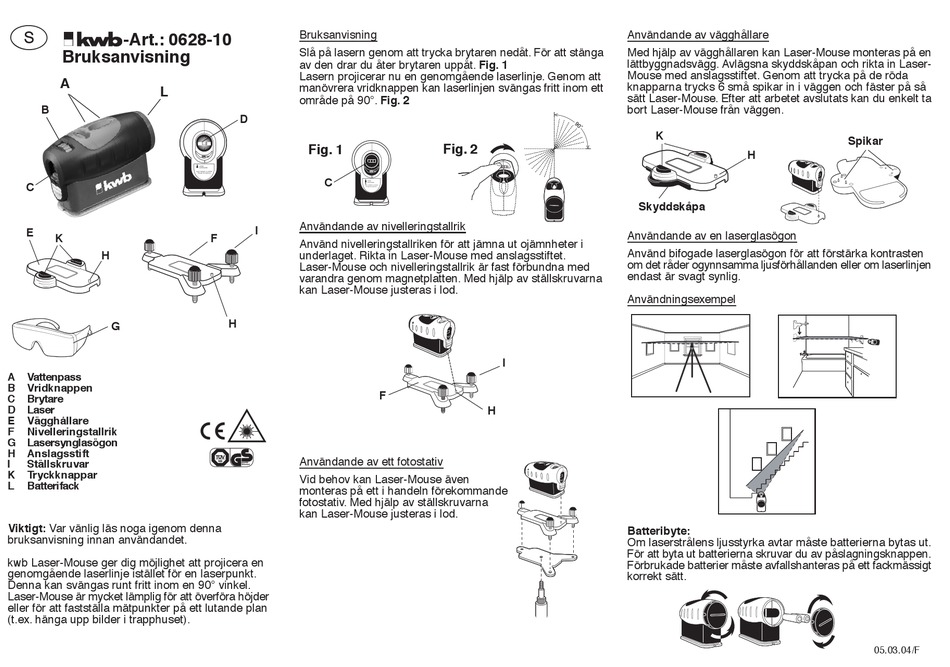

KWB 0628-10 Gebrauchsanleitung Seite 6

S
-Art.: 0628-10
Bruksanvisning
A
L
B
C
E
K
H
G
A Vattenpass
B Vridknappen
C Brytare
D Laser
E Vägghållare
F Nivelleringstallrik
G Lasersynglasögon
H Anslagsstift
I Ställskruvar
K Tryckknappar
L Batterifack
Viktigt: Var vänlig läs noga igenom denna
bruksanvisning innan användandet.
kwb Laser-Mouse ger dig möjlighet att projicera en
genomgående laserlinje istället för en laserpunkt.
Denna kan svängas runt fritt inom en 90° vinkel.
Laser-Mouse är mycket lämplig för att överföra höjder
eller för att fastställa mätpunkter på ett lutande plan
(t.ex. hänga upp bilder i trapphuset).
Bruksanvisning
Slå på lasern genom att trycka brytaren nedåt. För att stänga
av den drar du åter brytaren uppåt. Fig. 1
Lasern projicerar nu en genomgående laserlinje. Genom att
manövrera vridknappen kan laserlinjen svängas fritt inom ett
område på 90°. Fig. 2
D
Fig. 1
AVOID
EXPOSURE
Laser radiation is omitted
through this aperture
C
AVOID
EXPOSURE
Laser radiation is omitted
through this aperture
Användande av nivelleringstallrik
I
F
Använd nivelleringstallriken för att jämna ut ojämnheter i
underlaget. Rikta in Laser-Mouse med anslagsstiftet.
Laser-Mouse och nivelleringstallrik är fast förbundna med
varandra genom magnetplatten. Med hjälp av ställskruvarna
kan Laser-Mouse justeras i lod.
H
Användande av ett fotostativ
Vid behov kan Laser-Mouse även
monteras på ett i handeln förekommande
fotostativ. Med hjälp av ställskruvarna
kan Laser-Mouse justeras i lod.
Fig. 2
I
F
H
Användande av vägghållare
Med hjälp av vägghållaren kan Laser-Mouse monteras på en
lättbyggnadsvägg. Avlägsna skyddskåpan och rikta in Laser-
Mouse med anslagsstiftet. Genom att trycka på de röda
knapparna trycks 6 små spikar in i väggen och fäster på så
sätt Laser-Mouse. Efter att arbetet avslutats kan du enkelt ta
bort Laser-Mouse från väggen.
K
H
Skyddskåpa
Användande av en laserglasögon
Använd bifogade laserglasögon för att förstärka kontrasten
om det råder ogynnsamma ljusförhållanden eller om laserlinjen
endast är svagt synlig.
Användningsexempel
Batteribyte:
Om laserstrålens ljusstyrka avtar måste batterierna bytas ut.
För att byta ut batterierna skruvar du av påslagningsknappen.
Förbrukade batterier måste avfallshanteras på ett fackmässigt
korrekt sätt.
Spikar
05.03.04/F
