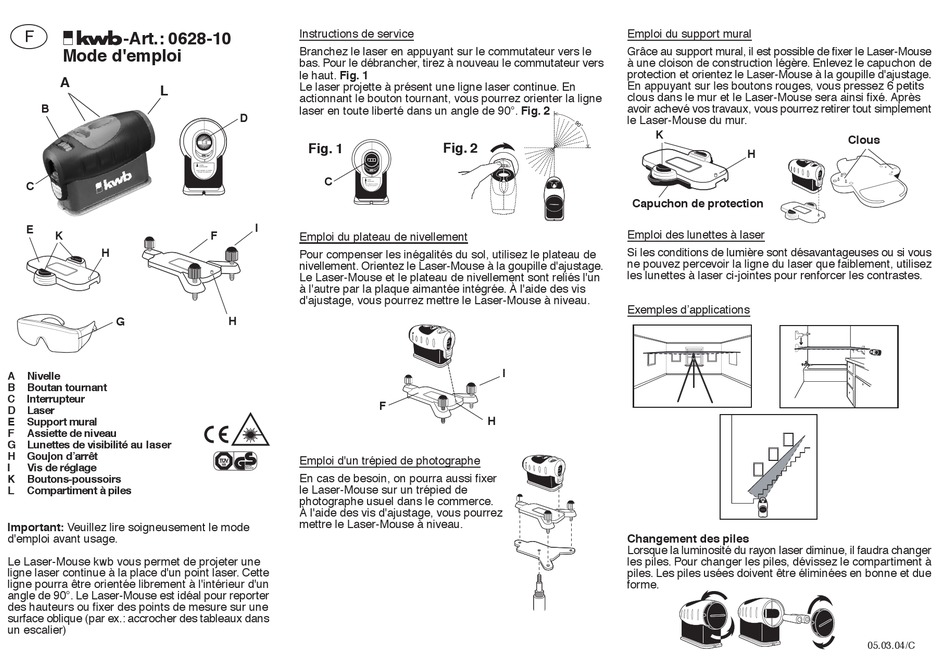

KWB 0628-10 Gebrauchsanleitung Seite 3

F
-Art.: 0628-10
Mode d'emploi
A
L
B
C
E
K
H
G
A Nivelle
B Boutan tournant
C Interrupteur
D Laser
E Support mural
F Assiette de niveau
G Lunettes de visibilité au laser
H Goujon d'arrêt
I Vis de réglage
K Boutons-poussoirs
L Compartiment à piles
Important: Veuillez lire soigneusement le mode
d'emploi avant usage.
Le Laser-Mouse kwb vous permet de projeter une
ligne laser continue à la place d'un point laser. Cette
ligne pourra être orientée librement à l'intérieur d'un
angle de 90°. Le Laser-Mouse est idéal pour reporter
des hauteurs ou fixer des points de mesure sur une
surface oblique (par ex.: accrocher des tableaux dans
un escalier)
Instructions de service
Branchez le laser en appuyant sur le commutateur vers le
bas. Pour le débrancher, tirez à nouveau le commutateur vers
le haut. Fig. 1
Le laser projette à présent une ligne laser continue. En
actionnant le bouton tournant, vous pourrez orienter la ligne
laser en toute liberté dans un angle de 90°. Fig. 2
D
Fig. 1
AVOID
EXPOSURE
Laser radiation is omitted
through this aperture
C
AVOID
EXPOSURE
Laser radiation is omitted
through this aperture
I
F
Emploi du plateau de nivellement
Pour compenser les inégalités du sol, utilisez le plateau de
nivellement. Orientez le Laser-Mouse à la goupille d'ajustage.
Le Laser-Mouse et le plateau de nivellement sont reliés l'un
à l'autre par la plaque aimantée intégrée. À l'aide des vis
d'ajustage, vous pourrez mettre le Laser-Mouse à niveau.
H
Emploi d'un trépied de photographe
En cas de besoin, on pourra aussi fixer
le Laser-Mouse sur un trépied de
photographe usuel dans le commerce.
À l'aide des vis d'ajustage, vous pourrez
mettre le Laser-Mouse à niveau.
Fig. 2
I
F
H
Emploi du support mural
Grâce au support mural, il est possible de fixer le Laser-Mouse
à une cloison de construction légère. Enlevez le capuchon de
protection et orientez le Laser-Mouse à la goupille d'ajustage.
En appuyant sur les boutons rouges, vous pressez 6 petits
clous dans le mur et le Laser-Mouse sera ainsi fixé. Après
avoir achevé vos travaux, vous pourrez retirer tout simplement
le Laser-Mouse du mur.
K
H
Capuchon de protection
Emploi des lunettes à laser
Si les conditions de lumière sont désavantageuses ou si vous
ne pouvez percevoir la ligne du laser que faiblement, utilisez
les lunettes à laser ci-jointes pour renforcer les contrastes.
Exemples d'applications
Changement des piles
Lorsque la luminosité du rayon laser diminue, il faudra changer
les piles. Pour changer les piles, dévissez le compartiment à
piles. Les piles usées doivent être éliminées en bonne et due
forme.
Clous
05.03.04/C
