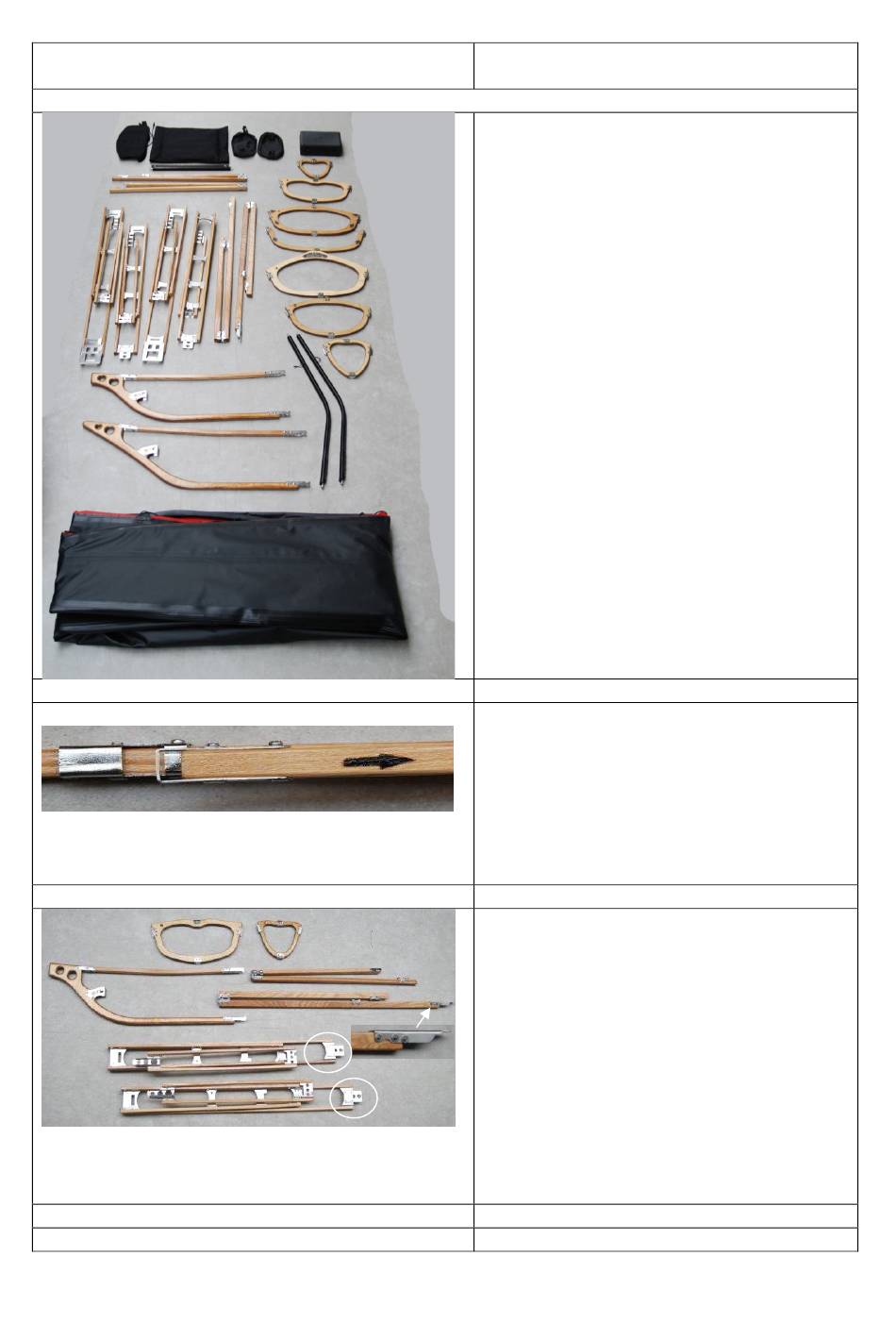

1) Lieferumfang
9)
8)
5)
3)
2)
2) Markierungen
3) Aufbau Heck
11
12)
7)
6)
4)
1)
Folgende Baugruppen sowie Teile
befinden sich im Lieferumfang:
1) 1 x Bootshaut
2) 1 x Bugsteven
3) 1 x Hecksteven
4) 1 x Schenkelstützen
5) 4 x Bordwände
6) 2 x Kielleisten (18mdm x 24mm)
7) 7 x Spanten
8) 2 x Firststäbe (18mm x 18mm)
9) 1 x Sitz & Rückenlehne & Sitzholme
10) 2 x Sitzholme
11) 2 x Ladeluken-Abdeckungen
12) 1 x Reparaturset
Sämtliche Bauteile sind hinsichtlich deren
Einbaurichtung markiert.
Die eingebrannten Pfeile weisen immer
nach vorne. Sie finden diese Pfeile
sowohl auf den Bordwänden als auch
Kiel- und Firststäben.
Sie benötigen:
1) Hecksteven
2) Spanten #7 und #6
3) Kielleiste (mit Überstehendem
Beschlag, siehe Bild)
4) Firststab (der kürzere)
5) 2 x Bordwände mit schmalem
Beschlag am Ende (eingekreist, siehe
Bild)
