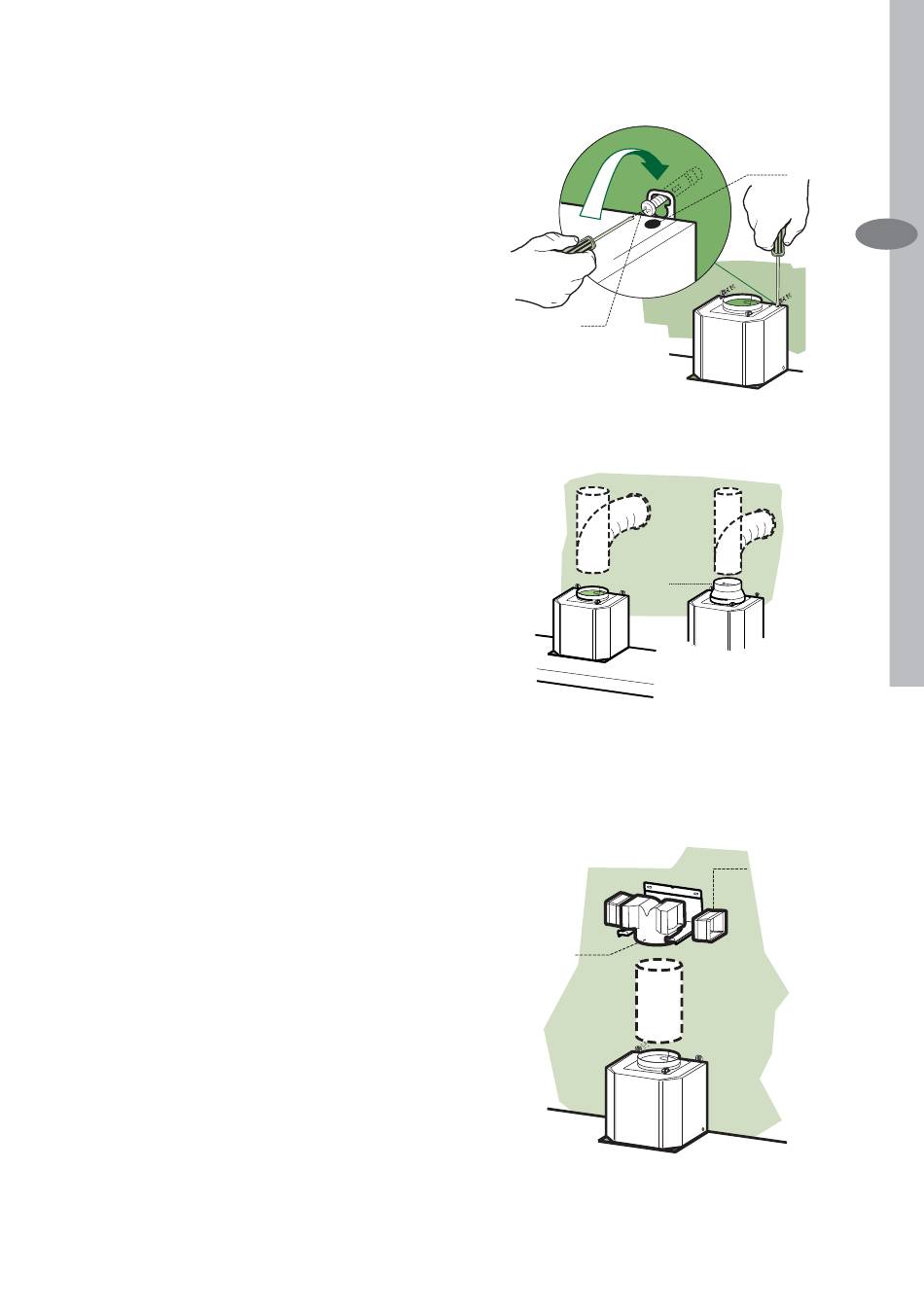

Montaggio Corpo Cappa
• Prima di agganciare il Corpo Cappa,
serrare le 2 Viti Vr situate sui punti di
aggancio del Corpo Cappa.
• Agganciare il Corpo Cappa alle Viti
12a.
• Serrare defi nitivamente le Viti 12a di
supporto.
• Agire sulle Viti Vr per livellare il Corpo
Cappa.
Connessioni in versione aspi-
rante
Per installazione in Versione Aspirante
collegare la Cappa alla tubazione di
uscita per mezzo di un tubo rigido o
fl essibile di ø150 o 120 mm, la cui scelta
è lasciata all'installatore.
• Per collegamento con tubo ø120 mm,
inserire la Flangia di riduzione 9 sul-
l'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette
stringitubo. Il materiale occorrente
non è in dotazione.
• Togliere eventuali Filtri Antiodore al
Carbone attivo.
Connessione in versione fi ltran-
te
• Inserire il Raccordo 15 nella Staffa di
Sostegno 7.3.
• Inserire lateralmente le Prolunghe
Raccordo 14.1 sul Raccordo 15.
• Assicurarsi che l'uscita delle Prolun-
ghe Raccordo 14.1 risulti in corrispon-
denza delle bocchette del Camino sia
in orizzontale che in verticale.
• Collegare il Raccordo 15 all'Uscita del
Corpo Cappa per mezzo di un tubo
rigido o fl essibile di ø150 mm, la cui
scelta è lasciata all'installatore.
• Assicurarsi della presenza del Filtro
Antiodore al Carbone attivo.
electrolux 55
Installazione
12a
ø 150 ø 120
9
14.1
15
ø 150
Vr
IT
