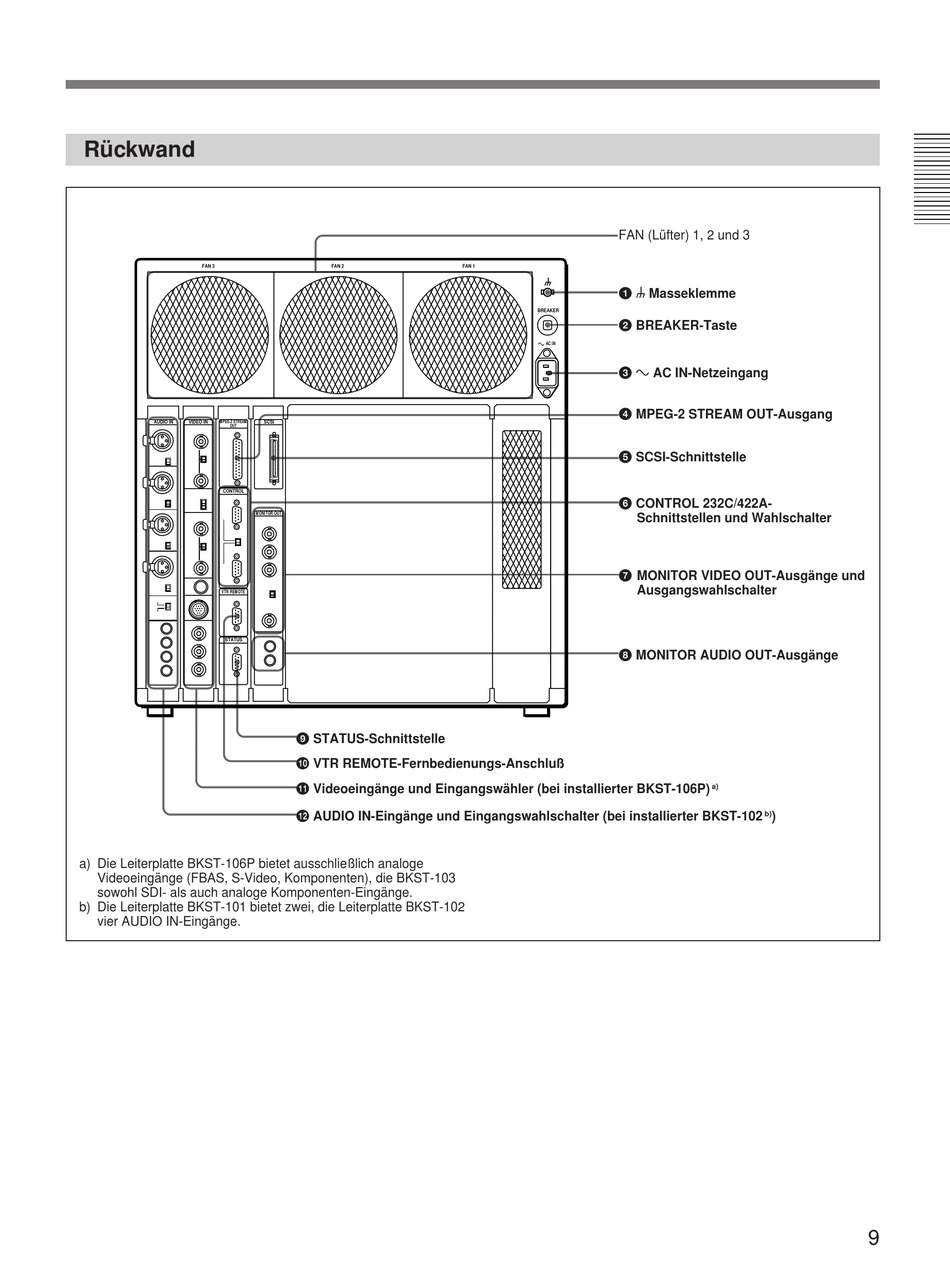

Rückwand
FAN 3
AUDIO IN VIDEO IN MPEG-2 STREAM
OUT
CONTROL
MONITOR OUT
VTR REMOTE
STATUS
a) Die Leiterplatte BKST-106P bietet ausschließlich analoge
Videoeingänge (FBAS, S-Video, Komponenten), die BKST-103
sowohl SDI- als auch analoge Komponenten-Eingänge.
b) Die Leiterplatte BKST-101 bietet zwei, die Leiterplatte BKST-102
vier AUDIO IN-Eingänge.
FAN 2
SCSI
9 STATUS-Schnittstelle
!º VTR REMOTE-Fernbedienungs-Anschluß
!¡ Videoeingänge und Eingangswähler (bei installierter BKST-106P)
!™ AUDIO IN-Eingänge und Eingangswahlschalter (bei installierter BKST-102
FAN (Lüfter) 1, 2 und 3
FAN 1
1 y Masseklemme
BREAKER
2 BREAKER-Taste
⁄ AC IN
3 ⁄ AC IN-Netzeingang
4 MPEG-2 STREAM OUT-Ausgang
5 SCSI-Schnittstelle
6 CONTROL 232C/422A-
Schnittstellen und Wahlschalter
7 MONITOR VIDEO OUT-Ausgänge und
Ausgangswahlschalter
8 MONITOR AUDIO OUT-Ausgänge
a)
b)
)
9
