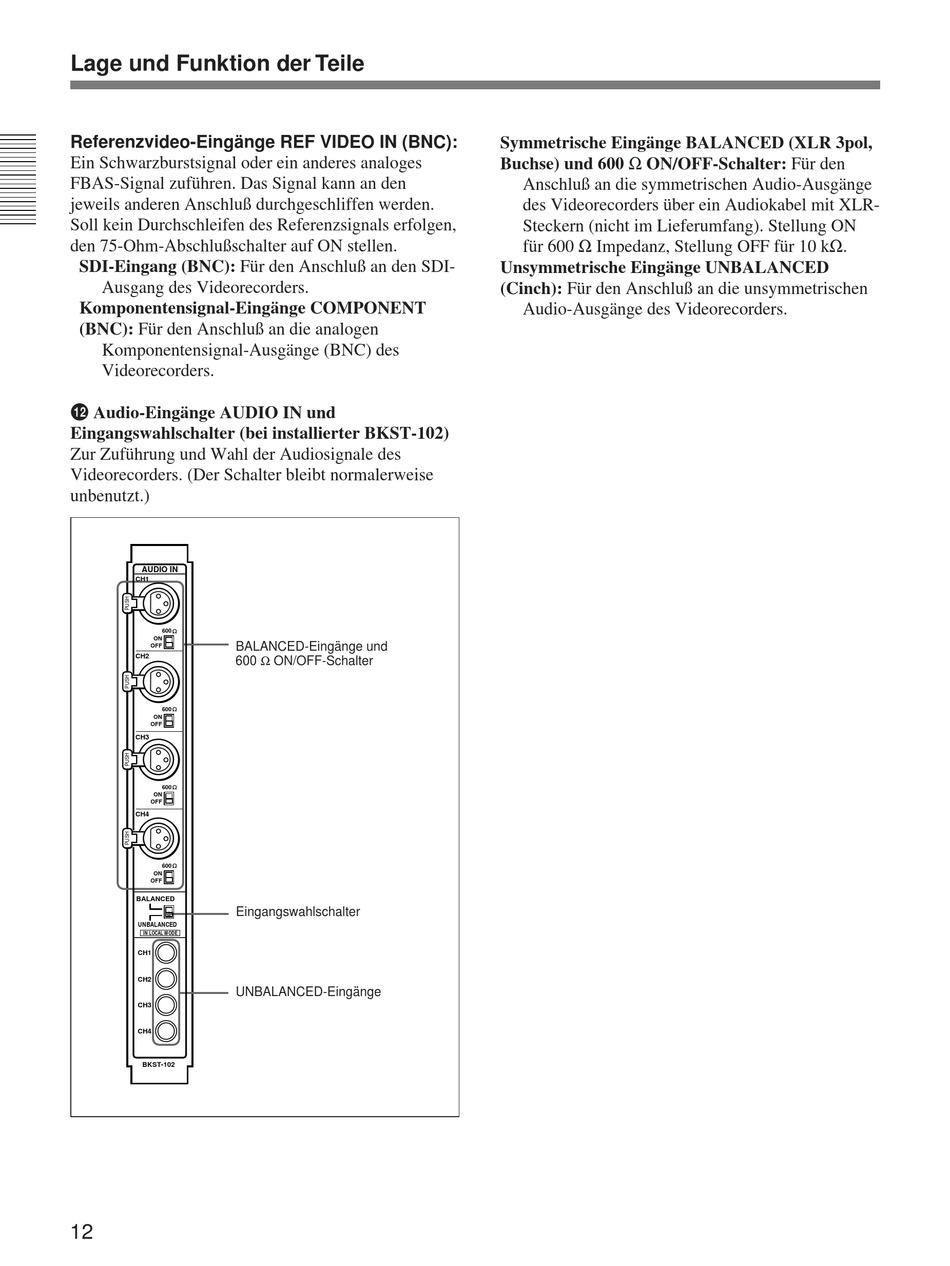

Lage und Funktion der Teile
Referenzvideo-Eingänge REF VIDEO IN (BNC):
Ein Schwarzburstsignal oder ein anderes analoges
FBAS-Signal zuführen. Das Signal kann an den
jeweils anderen Anschluß durchgeschliffen werden.
Soll kein Durchschleifen des Referenzsignals erfolgen,
den 75-Ohm-Abschlußschalter auf ON stellen.
SDI-Eingang (BNC): Für den Anschluß an den SDI-
Ausgang des Videorecorders.
Komponentensignal-Eingänge COMPONENT
(BNC): Für den Anschluß an die analogen
Komponentensignal-Ausgänge (BNC) des
Videorecorders.
!™ Audio-Eingänge AUDIO IN und
Eingangswahlschalter (bei installierter BKST-102)
Zur Zuführung und Wahl der Audiosignale des
Videorecorders. (Der Schalter bleibt normalerweise
unbenutzt.)
AUDIO IN
CH1
600 Ω
ON
BALANCED-Eingänge und
OFF
600 Ω ON/OFF-Schalter
CH2
600 Ω
ON
OFF
CH3
600 Ω
ON
OFF
CH4
600 Ω
ON
OFF
BALANCED
Eingangswahlschalter
UNBALANCED
IN LOCAL MODE
CH1
CH2
UNBALANCED-Eingänge
CH3
CH4
BKST-102
12
Symmetrische Eingänge BALANCED (XLR 3pol,
Buchse) und 600 Ω ON/OFF-Schalter: Für den
Anschluß an die symmetrischen Audio-Ausgänge
des Videorecorders über ein Audiokabel mit XLR-
Steckern (nicht im Lieferumfang). Stellung ON
für 600 Ω Impedanz, Stellung OFF für 10 kΩ.
Unsymmetrische Eingänge UNBALANCED
(Cinch): Für den Anschluß an die unsymmetrischen
Audio-Ausgänge des Videorecorders.
