Anschlüsse und Schaltereinstellungen

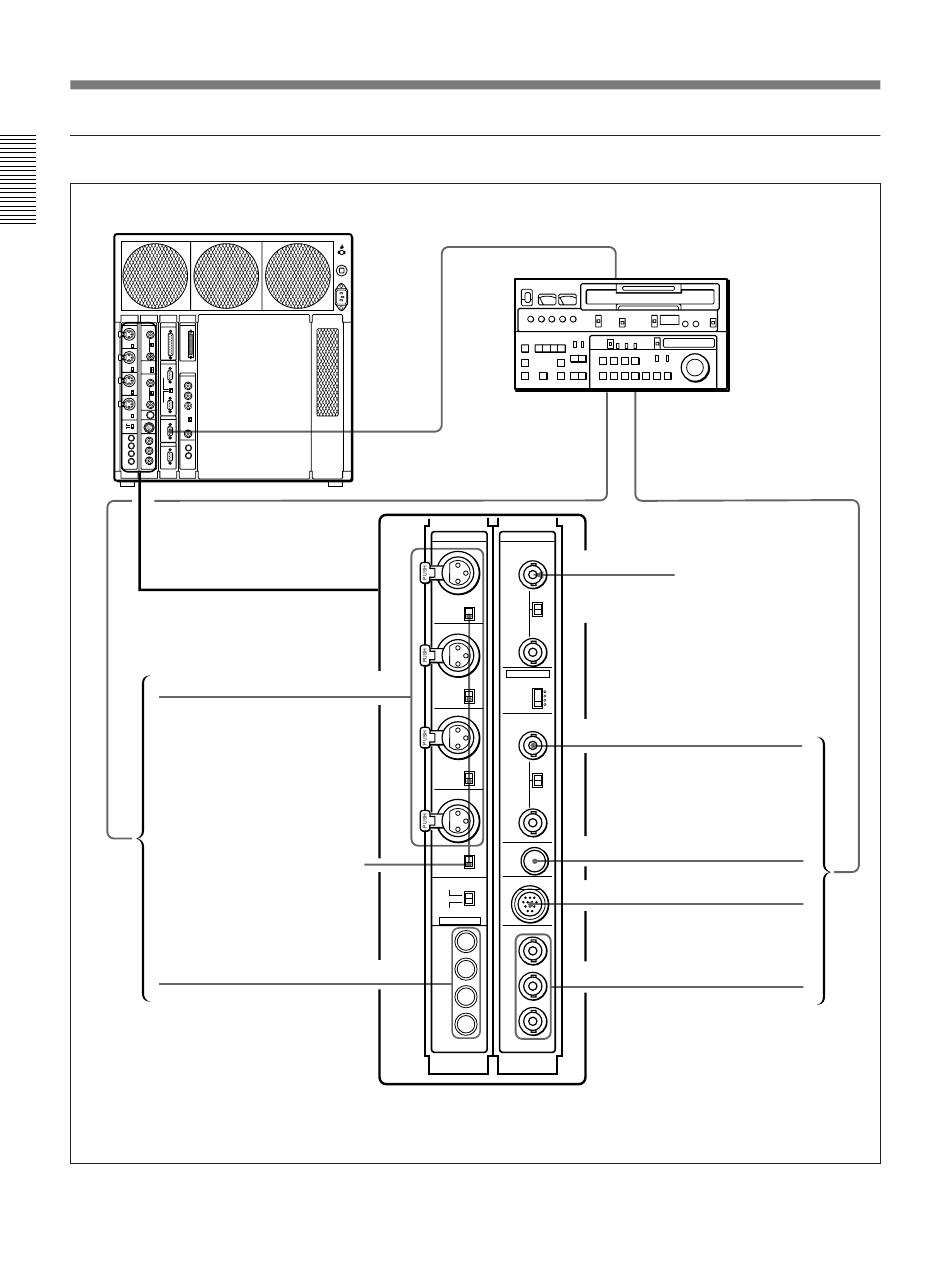

Anschluß des Videorecorders (bei installierter BKST-106P und BKST-102)
VST-1000AP MPEG-2 Encoding Unit
VTR REMOTE
Audiokabel mit 3pol XLR-
Steckern (nicht im Lieferumfang)
× 4 oder 2
b)
AUDIO
Auf ON (600 Ω) oder OFF (10 kΩ)
IN
stellen
Stereo-Cinch-Kabel (nicht im
Lieferumfang) × 2 oder 1
a) Wenn das Eingangssignal nicht an den Ausgang durchgeschliffen werden soll, stellen Sie den 75 Ω-Abschlußschalter auf ON.
b) Die Abbildung zeigt das Gerät mit eingebauter, optionaler Leiterplatte BKST-102. Bei Einbau einer optionalen Leiterplatte BKST-101
werden 2 Audio-Eingangskanäle geboten.
14
RCC-G-Kabel
(nicht im Lieferumfang)
AUDIO IN
CH1
ON
OFF
CH2
BALANCED-Eingänge
ON
OFF
CH3
ON
OFF
CH4
ON
OFF
BALANCED
UNBALANCED
IN LOCAL MODE
CH1
UNBALANCED-Eingänge
CH2
CH3
b)
CH4
BKST-102
Fernbedienungsanschluß
Audio-Ausgänge
Video-Ausgänge
VIDEO IN
REF VIDEO
a)
REF VIDEO
75-Ω-Kabel mit BNC-
75 Ω
Steckern (nicht im
600
ON
Lieferumfang)
OFF
IN LOCAL MODE
INPUT SELECT
600
COMPOSITE
S-VIDEO
COMPONENT 1
COMPONENT 2
COMPOSITE
COMPOSITE
75-Ω-Kabel mit BNC-Steckern
600
75 Ω
(nicht im Lieferumfang)
ON
OFF
S VIDEO
S VIDEO
600
COMPONENT 1
COMPONENT 1
COMPONENT 2
Y
COMPONENT 2
R-Y
75-Ω-Kabel mit BNC-Steckern
(nicht im Lieferumfang) × 3
B-Y
BKST-106P
Videorecorder
Referenz-Videosignal
a)
S-Video-Kabel
(nicht im Lieferumfang)
VDC-C5-Kabel
(nicht im Lieferumfang)
VIDEO
IN
